- Nom du produit: MAX'O CONDENS CHEMINEE MG 55.7 -720L
- Code Article: 24511
- Code EAN:
- 02/10/2026 - 05:00

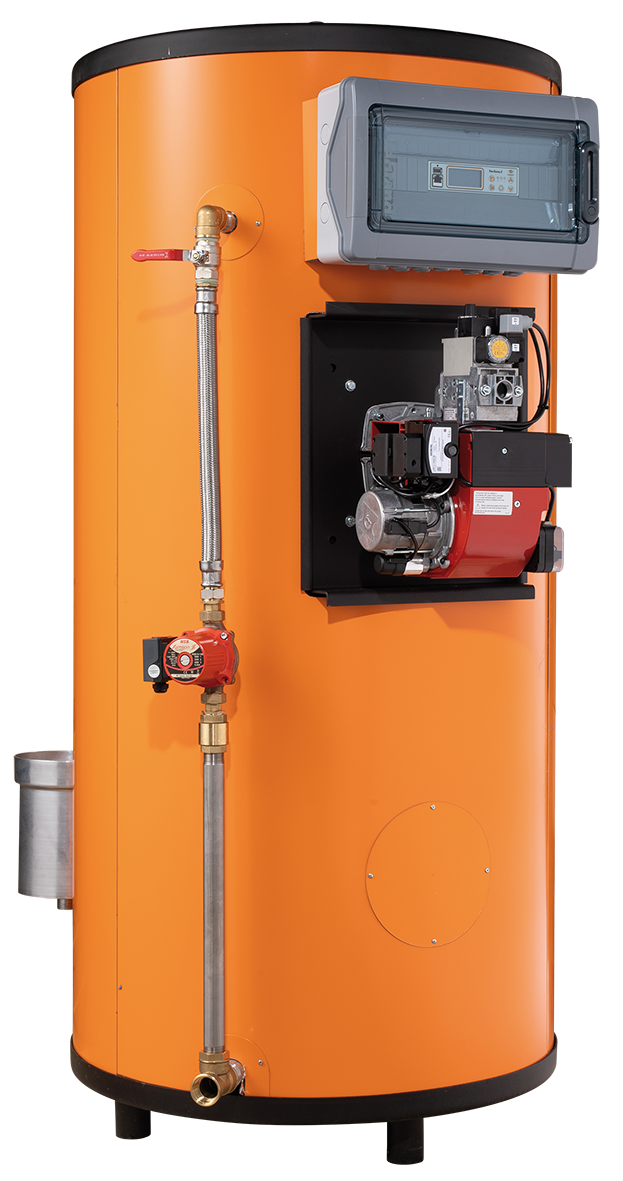

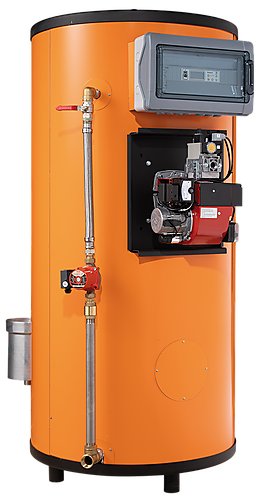

MAX'O CONDENS CHEMINEE MG 55.7 -720L
| Marque commerciale: | CHAROT |
| Domaine: | Eau chaude sanitaire (ECS) |
| Famille: | Chauffe-eau Gaz à accumulation |
| Gamme: | MAX'O CONDENS CHEMINEE |
| Nom du produit: | MAX'O CONDENS CHEMINEE MG 55.7 -720L |
| Code Article: | 24511 |
| Etiquette code barre EAN: | Non |
| Désignation longue: | Réservoir vertical en Inox 316L de 720L avec une puissance de 55 kW certifiés par un Laboratoire COFRAC Version CONDENSATION - Conception anti-légionnelle. PS 7 bar maxi - Bruleur air soufflé du commerce - Température ≤95°C - Jaquette M0 ep. 100mm - Régulateur Pack Control 3 - Pompe d'Homogénéisation - Rendement jusqu' 98,8% sur PCI au démarrage- Buse de visite Ø100 - Arrivée d'eau froide directionnelle - Sortie Cheminée |
| Date de mise à jour: | 04/11/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
MAX'OCONDENSCHEMINEE
|
| * Nom du produit: |
MAX'O CONDENS CHEMINEE MG 55.7 -720L
|
| Code EAN: |
|
| Etiquette code barre EAN: |
Non
|
| Domaines d'installation: |
Produit convenant au neuf et à la rénovation en collectif
|
| Désignation longue: |
Réservoir vertical en Inox 316L de 720L avec une puissance de 55 kW certifiés par un Laboratoire COFRAC Version CONDENSATION - Conception anti-légionnelle. PS 7 bar maxi - Bruleur air soufflé du commerce - Température ≤95°C - Jaquette M0 ep. 100mm - Régulateur Pack Control 3 - Pompe d'Homogénéisation - Rendement jusqu' 98,8% sur PCI au démarrage- Buse de visite Ø100 - Arrivée d'eau froide directionnelle - Sortie Cheminée
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
MAXOCONDENSCHEMINEE
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-11-04
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RE2020: Accumulateurs gaz
| * Energie: |
Gaz naturel
|
| * Présence de ventilateur ou de clapet: |
Présence d'un ventilateur
|
| * Catégorie de l'accumulateur gaz: |
Condensation
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Rendement sur Pci à la puissance nominale (RPn): |
98.80 %
%
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Pertes à l'arrêt à delta T30K QP030: |
233.0 W
W
|
| Type d'accumulateur gaz: |
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
0.00 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
140.00 W
W
|
| * Statut de la température minimale de fonctionnement: |
Par défaut
|
| * Température minimale de fonctionnement: |
20 °C
°C
|
| * Présence d'un ballon: |
Non
|
| * Volume total du ballon - V_tot: |
Valeur non fournie par le fabricant.
l
|
| * Statut de la valeur UA_S: |
Valeur non fournie par le fabricant.
|
| * Type de ballon (orientation): |
Valeur non fournie par le fabricant.
|
| * Coefficient de pertes thermiques du ballon - UA_S Th-BCE 2012: |
Valeur non fournie par le fabricant.
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Valeur non fournie par le fabricant.
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Valeur non fournie par le fabricant.
|
| * Hystérésis du système de régulation de base: |
Valeur non fournie par le fabricant.
K
|
| * Hauteur relative de l'échangeur de base dans le ballon: |
0.94
|
| * Numéro de la zone qui contient la régulation de base - Z_Rég_Base: |
Valeur non fournie par le fabricant.
|
| * Température maximale de service - Thetamax: |
Valeur non fournie par le fabricant.
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
TECHNIQUE
Données RE2020: Accumulateurs gaz
| Puissance utile nominale ECS: |
55.00 kW
kW
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Rendement sur Pci à la puissance nominale (RPn): |
98.80 %
%
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Pertes à l'arrêt à delta T30K QP030: |
233.0 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
Caractérisation du chauffe-eau gaz
| Type de brûleur: |
Air soufflé
|
| Type de gaz utilisés: |
Gaz naturel
|
| Catégorie de gaz: |
II2Er3P
|
| Caractérisation du chauffe-eau: |
|
| Caractérisation du chauffe-eau (URL): |
|
| Contenance en eau de l'échangeur ECS: |
l
|
Certification
| Marquage CE: |
Oui
|
| N° de marquage CE: |
1312CS6210
|
| Certificat CE (URL): |
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
mm
|
| Profondeur hors tout: |
1370.0 mm
mm
|
| Hauteur hors tout: |
2205.0 mm
mm
|
| Diamètre hors tout: |
1010.0 mm
mm
|
Raccordements au chauffe-eau gaz
| Entrée ECS: |
2″ (50x60)
|
| Sortie ECS: |
2″ (50x-60)
|
| Bouclage ECS: |
2″ (50x-60)
|
| Type de filetage: |
|
| Entrée Combustible: |
1/2'' (15x21)
|
Circuit des produits de la combustion
| Type de conduit: |
fumées : inox
|
| Type de raccordement: |
B23p B23
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
| Taux de CO2 à Pmax: |
10.0 %
%
|
| Pression ou Dépression à la buse à la Pmin: |
Pa
|
| Débit massique de fumées à Pmax: |
g/s
|
| Température des fumées à Pmax: |
65.0 °C
°C
|
| Taux de CO2 à Pmin: |
%
|
| Débit massique de fumées à Pmin: |
21.0 g/s
g/s
|
| Pression ou Dépression à la buse à Pmax: |
200.0
|
| Température des fumées à Pmin: |
35.0 °C
°C
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
A
|
| Protection IP: |
65
|
| Protection IK: |
09
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
Jaquette 100mm calométal classification M0
|
Accessoires
| Accessoires: |
· Kit accessoires ( soupape 7 bar, clapet anti-retour, 2 vannes, purgeur)
· Kit pompe de charge pour ballon tampon
· Kit chauffage
· Détendeur propane
. Détendeur gaz naturel
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Caractéristiques du ballon d'accumulation ECS
| * Pression maximale de service: |
7.00 bar
bar
|
| Fraction effective du ballon chauffé par l'appoint (faux): |
|
| Température de consigne pour V = 400 l: |
60.00 °C
°C
|
Performances énergétiques du chauffe-eau gaz
| Débit calorifique nominal - Qgen: |
kW
|
| Type d'allumage: |
Electrique
|
| Consommation d'entretien: |
kW
|
| Température maximale de fonctionnement: |
95 °C
°C
|
Emissions NOx
| Classe de NOx: |
|
| NOx: |
55.00 mg/kWh
mg/kWh
|
Performances ECS
| Débit spécifique D: |
l/min
|
| Débit spécifique D1: |
l/min
|
| Débit spécifique D2: |
l/min
|
| Capacité de puisage R: |
l
|
| Critères de confort - Nombre d'étoiles: |
|
| Critères de confort selon EN 13203-1: |
|
| Nom du Laboratoire d'essais: |
|
| N° de PV d'essais: |
|
| Puisage eau mitigée à 40 °C (V40): |
1036 l
l
|
Données ECS Hors marquage CE
| Référence du certificat ECS (Hors Marquage CE): |
|
| Numéro de PV d'essais ECS: |
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
Non
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Multi Vitesse
|
| Puissance électrique du circulateur à Pn: |
93.00 W
W
|
| Puissance électrique du circulateur à Pmin: |
40.00 W
W
|
| Débit minimal (Q2nd_résid): |
|
| Informations sur le circulateur: |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
65.00 dB(A)
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
dB(A)
|
| Organisme certification acoustique: |
|
| Certification acoustique: |
Non
|
| N° PV / N° Fiche Acoustique: |
|
| N° du P.V d'essais acoustiques: |
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
1
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
1
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
27_FP MAX\'O GAZ.pdf
27_FP MAX\'O GAZ.pdf
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| * Classe d'efficacité énergétique (application à basse température, conditions climatiques moyennes): |
A
|
| Réglages du thermostat du chauffe-eau (EN): |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Niveau de puissance acoustique - Lwa: |
65 dB
dB
|
| Fonctionnement en heures creuses: |
Non
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Smart: |
Non
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| * Profil de soutirage déclaré: |
XXL
|
| Profil de soutirage déclaré: |
Oui
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
88 %
%
|
| Consommation annuelle d’électricité (kWh): |
82 kWh
kWh
|
| Consommation annuelle de combustible (GJ): |
22 GJ
GJ
|
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
12_3_Maxo_gaz condensation_PC3_code_notice_560824.pdf
12_3_Maxo_gaz condensation_PC3_code_notice_560824.pdf
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
12_3_Maxo_gaz condensation_PC3_code_notice_560824.pdf
12_3_Maxo_gaz condensation_PC3_code_notice_560824.pdf
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
BIM
| Lien URL vers l'objet BIM: |
|
Gamme MAX'O CONDENS CHEMINEE
Gamme MAX'O CONDENS CHEMINEE
| Code de la gamme: |
MAXOCONDENSCHEMINEE
|
| Nom de la gamme: |
MAX'O CONDENS CHEMINEE
|
| Marque commerciale: |
CHAROT
|
| Date de mise à jour: |
2023-04-12
|
| Descriptif court: |
Réservoir vertical en Inox 316L Condensation - Conception anti-légionnelle. PS 7 bar maxi - Bruleur air pulsé C.E. - Jaquette M0 ep. 100mm
|
| Descriptif long: |
Réservoir vertical en Inox 316L Condensation- Conception anti-légionnelle. PS 7 bar maxi - Bruleur air pulsé C.E. - Température ≤95°C - Jaquette M0 ep. 100mm - Régulateur Pack Control 3 - Pompe d'Homogénéisation - Rendement jusqu' 108% sur PCI au démarrage- Buse de visite Ø100 - Arrivée d'eau froid directionnelle - Sortie Cheminée
|
| Régulation de température: |
|
| Nature et couleur de l'habillage: |
Orange
|
| Nature de l'isolation: |
laine de roche + tôle isoxale
|
| Photo principale de la gamme: |
Max\'o gaz condensation p90.png
|
| Logo Gamme Commerciale: |
 |
Marque CHAROT
Marque CHAROT
| Nom de la marque commerciale: |
CHAROT
|
| Site internet: | |
| Adresse 1: |
Z.I. des Sablons
|
| Adresse 2: |
3 rue de l'industrie
|
| Code postal: |
89100
|
| Ville: |
SENS
|
| Pays: |
FRANCE
|
| Fax: |
0386952183
|
| Téléphone: |
0386647373
|
