- Nom du produit: DRV 2-tubes SMMSu 8CV
- Code Article: MMY-MUP0801HT8P-E
- Code EAN: 8855169087407
- 02/10/2026 - 06:30
DRV 2-tubes SMMSu 8CV
| Marque commerciale: | TOSHIBA |
| Domaine: | DRV |
| Famille: | DRV AIR/AIR |
| Gamme: | SMMSu R410A |
| Nom du produit: | DRV 2-tubes SMMSu 8CV |
| Code Article: | MMY-MUP0801HT8P-E |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 8855169087407 |
| Désignation longue: | Groupe DRV 2 Tubes SMMSu 8CV ; Puissance (froid/chaud) = 22,4/25,0 kW ; SEER = 7,44 & SCOP = 4,5 ; Certifié Eurovent ; Chauffage continu ; Compresseur Toshiba Twin-Rotary |
| Date de mise à jour: | 05/11/2024 |
Données commerciales et techniques
Performances énergétiques du SET DRV
| Nombre de compresseurs: |
1
|
DONNEES DE BASE
Données de Base
| Nom de la gamme: |
SMMSu
|
| * Code de la gamme parente: |
SMMSU
|
| * Nom du produit: |
DRV 2-tubes SMMSu 8CV
|
| Code EAN: |
8855169087407
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
Produit destiné au neuf et à la rénovation pour le tertiaire
|
| Date de mise sur le marché: |
2021-01-01
|
| Désignation longue: |
Groupe DRV 2 Tubes SMMSu 8CV ; Puissance (froid/chaud) = 22,4/25,0 kW ; SEER = 7,44 & SCOP = 4,5 ; Certifié Eurovent ; Chauffage continu ; Compresseur Toshiba Twin-Rotary
|
| Date de mise à jour: |
2024-11-05
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données frigorifiques Unité Extérieure
| * Fluide frigorigène Type 1: |
R410A
|
| * Charge frigorifique 1: |
6.00 kg
kg
|
Mode de fonctionnement
| * Mode de fonctionnement: |
Réversible
|
| * Type de machine en mode chauffage: |
Air extérieur/Air recyclé
|
| * Type de machine en mode froid ou réversible: |
Air extérieur/Air recyclé
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Valeur non fournie par le fabricant.
|
| * Nombre de températures aval en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Nombre de températures amont en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * COP (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 4,24 0;0 0 0 0 0
|
| * Puissance absorbée en mode de base (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 5,28 0;0 0 0 0 0
|
| * Statut des valeurs (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 1 0;0 0 0 0 0
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Température maximale aval en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
°C
|
| * Température minimale amont en mode Principal Chauffage: |
-25.00
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Mode continu
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Présence d'un appoint en mode principal: |
Non
|
| Si appoint : énergie de l'appoint: |
|
| Si appoint : puissance de l'appoint électrique: |
kW
|
| Système Hybride: |
Non
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
Valeur non fournie par le fabricant.
kW
|
| * COP en mode principal Chauffage (au point pivot): |
4.24
|
Données RE2020 en mode réversible
| * Valeurs de performances en mode réversible: |
Valeur non fournie par le fabricant.
|
| * Nombre de températures aval en mode froid ou réversible: |
Valeur non fournie par le fabricant.
|
| * Nombre de températures amont en mode froid ou réversible: |
Valeur non fournie par le fabricant.
|
| * EER en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 3,97 0;0 0 0 0 0;0 0 0 0 0
|
| * Puissances absorbées en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 5,64 0;0 0 0 0 0;0 0 0 0 0
|
| * Statut des valeurs en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 0 0
|
| * Limites sur la température des sources en mode froid ou réversible: |
Valeur non fournie par le fabricant.
|
| * Température maximale amont en mode froid ou réversible: |
Valeur non fournie par le fabricant.
°C
|
| * Température minimale aval en mode froid ou réversible: |
Valeur non fournie par le fabricant.
°C
|
| * Fonctionnement à charge réelle en mode froid ou réversible: |
Valeur non fournie par le fabricant.
|
| * Fonctionnement du compresseur en mode froid ou réversible: |
Mode continu
|
| * Statut des données en mode continu en mode froid ou réversible: |
Valeur non fournie par le fabricant.
|
| * Taux minimal en fonctionnement continu en mode réversible (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Correction de la performance en fonction de la charge (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part électrique des auxiliaires en mode réversible: |
Valeur non fournie par le fabricant.
|
| * Part puissance électrique des auxiliaires en mode réversible (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Puissance absorbée en mode froid ou réversible (au point pivot): |
Valeur non fournie par le fabricant.
kW
|
| * EER en mode froid ou réversible (au point pivot): |
3.97
|
TECHNIQUE
Performances énergétiques du SET DRV
| Puissance frigorifique nominale à 35°C Ext / à 27°C int: |
22.40 kW
kW
|
| * Statut de la valeur EER: |
Certifié
|
| Performances saisonnières en mode froid SEER: |
7.44
|
| Puissance calorifique nominale à +7°C Ext / à 20°C int: |
22.40 kW
kW
|
| Ligne numérisée EER: |
0 0 0 0 0;0 0 0 3,97 0;0 0 0 0 0;0 0 0 0 0
|
| Ligne numérisée Statut des valeurs en mode froid: |
0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 0 0
|
| Ligne numérisée Puissance calorifique: |
|
| Performances saisonnières en mode chaud SCOP Climat Moyen: |
4.5
|
| Compresseur: |
Mono-compresseur
|
Electricité du SET DRV
| Alimentation électrique: |
400 V~ 3N 50 Hz
|
| Présence d'auxiliaires: |
|
Débits d'air Unité Extérieure
| Débit d'air nominal unité extérieure en mode froid: |
9900.00 m3/h
m3/h
|
Plages de fonctionnement de l'Unité Extérieure
| Température mini amont de fonctionnement du systême en mode chaud: |
°C
|
| Température maxi amont de fonctionnement de systême en mode chaud: |
°C
|
| Température mini amont de fonctionnement de systême en mode froid: |
°C
|
| Température maxi amont de fonctionnement du systême en mode froid: |
°C
|
Dimensions Unité Extérieure
| Largeur hors tout unité extérieure: |
990 mm
mm
|
| Profondeur hors tout unité extérieure: |
780 mm
mm
|
| Hauteur hors tout unité extérieure: |
1690 mm
mm
|
Données frigorifiques Unité Extérieure
| Circuits frigorifiques (PDF): |
|
| Température maxi amont en mode froid côté extérieur: |
°C
|
| Longueur maximale entre le Groupe et l’Unité intérieure: |
250 m
m
|
| Dénivelé maximal groupe en haut UI la plus basse: |
110 m
m
|
| Dénivelé maximal groupe en bas UI la plus haute: |
110 m
m
|
Electricité Unité Extérieure
| Tension d'alimentation et fréquence UE: |
400 V~ 3N 50 Hz
|
| Démarreur électronique: |
|
| Courant maximal Imax: |
A
|
| Intensité nominale: |
A
|
| Type de courbe de la protection électrique unité extérieure: |
|
| Calibre de la protection électrique unité extérieure: |
A
|
Acoustique Unité Extérieure
| Pression acoustique globale nominale unité extérieure en mode froid: |
53.00 d(B)A
d(B)A
|
| Pression acoustique globale en mode silence pour unité extérieure en mode froid: |
50.00 d(B)A
d(B)A
|
| * Puissance acoustique unité extérieure en mode froid: |
75.00 d(B)A
d(B)A
|
| Laboratoire accrédité d'essais acoustiques: |
|
| N° du P.V d'essais acoustiques: |
|
Données RE2020 en mode principal
| Puissance calorifique nominal (ligne numérisée): |
|
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
5.28
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
Données RE2020 en mode réversible
| Puissance absorbée à Pmax en mode réversible (ligne numérisée): |
5.64
|
| EER à Pmax en mode réversible (ligne numérisée): |
|
| Puissance frigorifique à Pmax en mode réversible (ligne numérisée): |
|
CERTIFICATIONS
Certification du SET DRV
| Organisme(s) certificateur(s) (essais pleine charge): |
Eurovent Certita Certification
|
| N° des certificats (essais pleine charge): |
18.06.009
|
Acoustique Unité Extérieure
| Statut des valeurs de performance accoustique: |
Certifié
|
| Organisme certificateur (essais acoustiques): |
Eurovent Certita Certification
|
| N° de certificat (essais acoustiques): |
18.06.009
|
| Laboratoire d'essai accrédité (essais acoustique): |
Eurovent Certita Certification
|
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
DEEE
DEEE
| Article soumis à DEEE: |
|
| Code DEEE: |
|
ERP - ECO-CONCEPTION
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
Oui
|
PEP : DRV
| * Charge calorifique nominale (conditions climatiques moyennes) (Pdesignh): |
13.7 kW
kW
|
| * Coefficient de performance saisonnier (conditions climatiques moyennes) (SCOP): |
4.5
|
| Charge frigorifique nominale (Pdesignc): |
22.4 kW
kW
|
| Efficacité saisonnière (SEER): |
7.4
|
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme SMMSu R410A
Gamme SMMSu R410A
| Type de DRV: |
REVERSIBLE
|
| Code de la gamme: |
SMMSU R410A
|
| Nom de la gamme: |
SMMSu R410A
|
| Marque commerciale: |
TOSHIBA
|
| Date de mise à jour: |
2023-06-13
|
| Type de PAC: |
DRV Air/Air
|
| Source froide: |
Aérothermique
|
| Production ECS: |
Option
|
| Résistance électrique d'appoint ECS: |
Non
|
| Type de compresseur: |
Rotatif
|
| Régulation de puissance: |
Inverter
|
| Ventilateur Unité extérieure (source chaude): |
Hélicoïdal
|
| Ventilateur Unité intérieure (source froide): |
Tangentiel ou Turbine
|
| Position du détendeur: |
Intégré à l'Unité Intérieure
|
| Fluide frigorigène: |
R410A
|

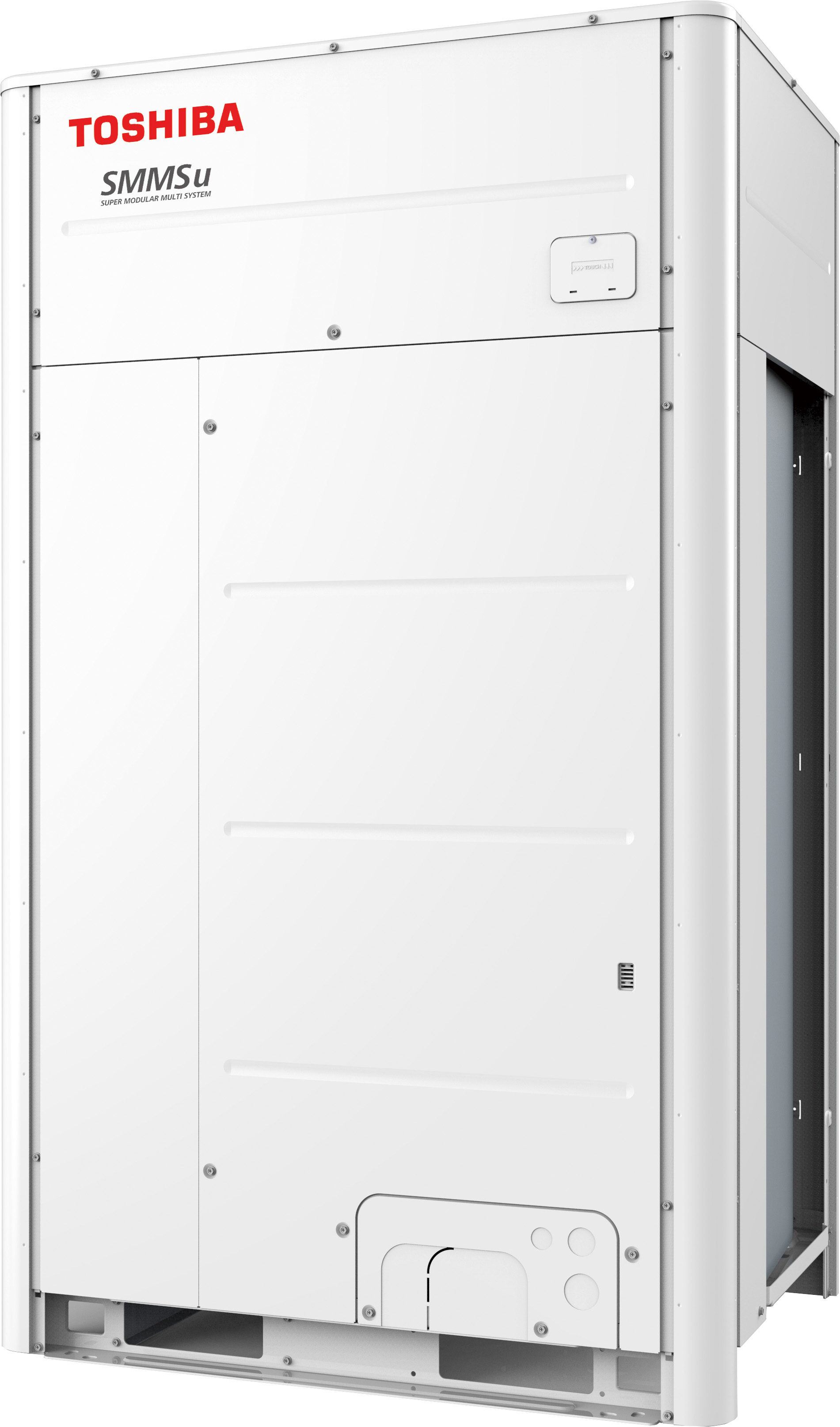

| Photo principale du produit: |
 |
| Photo principale de la gamme: |
|
| Logo Gamme Commerciale: |
 |
Marque TOSHIBA
Marque TOSHIBA
| Nom de la marque commerciale: |
TOSHIBA
|
| Site internet: | |
| Adresse 1: |
Rue Aimé Cotton, Parc Technoland, 2 allée Toscane
|
| Code postal: |
69800
|
| Ville: |
Saint Priest
|
| Pays: |
France
|
| Fax: |
0427868964
|
| Téléphone: |
0810723723
|
