Pompe à chaleur (PAC) - PANASONIC - PAC AIR/AIR - Air/Air monosplit - set - PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32 - CASSETTE 4 VOIES 60X60 · PY3 · R32 | Catalogue Uniclima | Catalogue des produits du génie climatique

Données commerciales et techniques

Directive ErP : Données EPREL

EPREL : Type d'opération:
EPREL : ID:

DONNEES DE BASE

Données de base du SET

* Code de la gamme parente:	PACI NX ELITE, CASSETTE 4 VOIES 60X60 · PY3 · R32
Nom de la gamme:	PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32

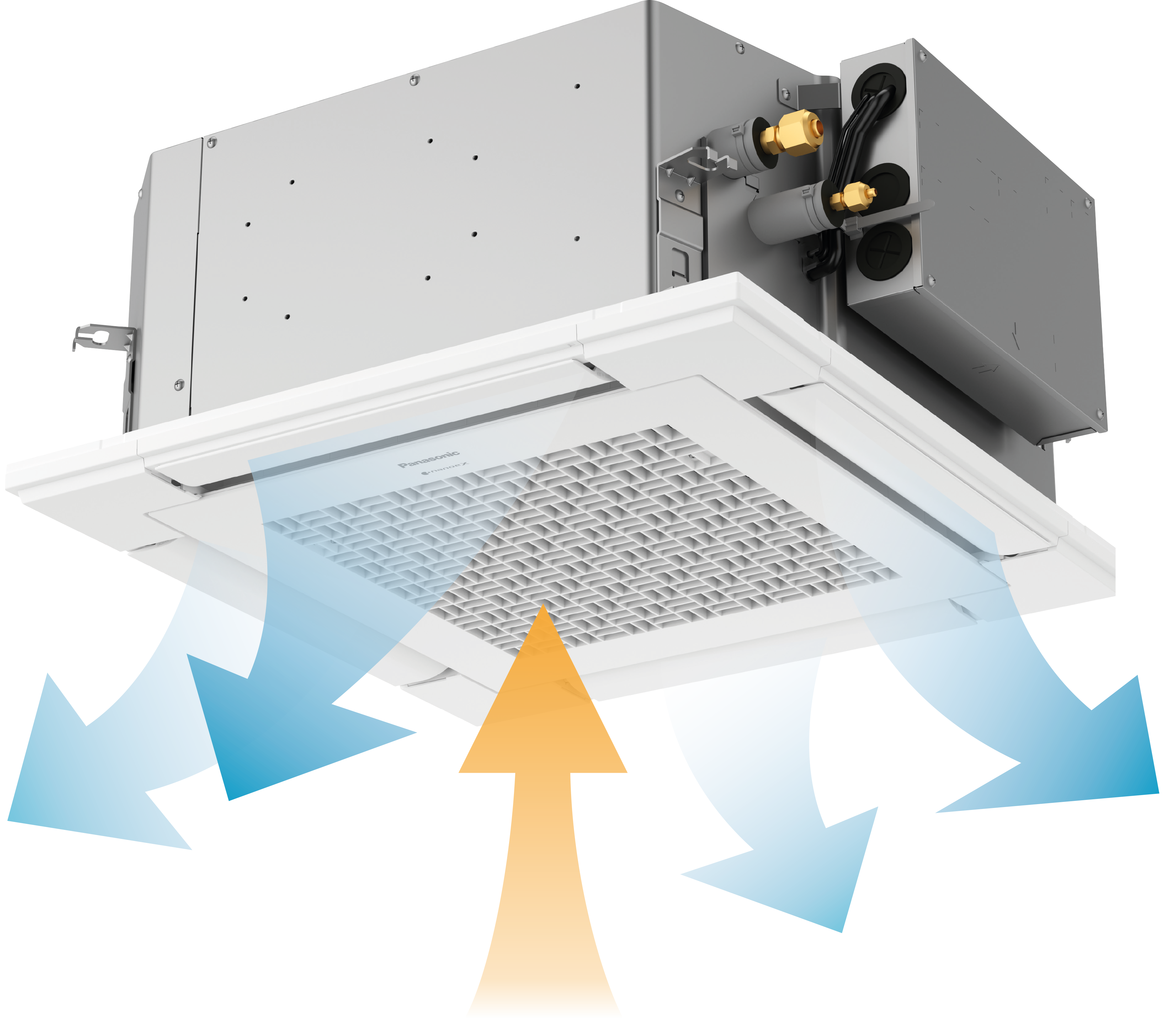

* Nom du produit:	CASSETTE 4 VOIES 60X60 · PY3 · R32
Nom du SET (spécifique EDIBATEC):
Code article unité intérieure 1:	S-36PY3E
Code article unité intérieure 2:
Code article unité intérieure 3:
Code article unité intérieure 4:
Code article unité extérieure:	U-36PZH3E5
Code EAN:	5025232913855
Domaines d'installation:	Résidentiel individuel & petit tertiaire
Désignation longue:	De 2,5 à 6,0 kW (4 tailles de capacités) · Valeur SEER maximale : 7,3 A++ / SCOP : 4,7 A++ · Pompe de vidange intégrée · Pompe de vidange DC et interrupteur à flotteur pour réduire le bruit · nanoe™ X (Générateur Mark 2) De 2,5 à 6,0 kW (4 tailles de capacités) · Valeur SEER maximale : 7,3 A++ / SCOP : 4,7 A++ · Pompe de vidange intégrée · Pompe de vidange DC et interrupteur à flotteur pour réduire le bruit · nanoe™ X (Générateur Mark 2)
Date de mise à jour:	2023-11-06
Lien vers la fiche produit Technique UNICLIMA:	https://catalogueuniclima.fr/public/frontend/product/1098409
Type d'installation pour une PAC air:	Cassette

PEP

Présence d'un Profil Environemental Produit:

Non

DONNÉES RE2020

Mode de fonctionnement

* Mode de fonctionnement:	Réversible
* Type de machine en mode chauffage:	Air extérieur/Air recyclé
* Type de machine en mode froid ou réversible:	Air extrait/Air neuf
* Type de machine en mode ballon thermodynamique:	Valeur non fournie par le fabricant.
* Type de machine en mode double service:	Valeur non fournie par le fabricant.

Données RE2020 en mode principal

* Valeurs de performances en mode principal chauffage:	Certifiées
* Nombre de températures aval en mode Principal Chauffage:	1
* Nombre de températures amont en mode Principal Chauffage:	1
* COP (ligne numérisée):	0 0 0 0 0;0 0 0 4,12 0;0 0 0 0 0;0 0 0 0 0
* Puissance absorbée en mode de base (ligne numérisée):	0 0 0 0 0;0 0 0 0,97 0;0 0 0 0 0;0 0 0 0 0
* Statut des valeurs (ligne numérisée):	Valeur non fournie par le fabricant.
* Limite sur la température des sources en mode Principal Chauffage:	Sur l'une ou l'autre des températures de source
* Température maximale aval en mode Principal Chauffage:	24.00 °C °C
* Température minimale amont en mode Principal Chauffage:	-20.00
* Fonctionnement à charge réelle en mode Principal Chauffage:	Par défaut
* Fonctionnement du compresseur en mode Principal Chauffage:	Mode continu
* Statut des données en mode continu en mode Principal Chauffage:	Certifié
* Taux minimal de charge en fonctionnement continu (LRcontmin):	Valeur non fournie par le fabricant.
* Coefficient de correction de la performance (CcpLRcontmin):	Valeur non fournie par le fabricant.
* Statut de la part de puissance auxiliaires en mode Principal Chauffage:	Certifié
* Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille):	Valeur non fournie par le fabricant.
* Présence d'un appoint en mode principal:	Non Non Oui
Si appoint : énergie de l'appoint:
Si appoint : puissance de l'appoint électrique:	kW
Système Hybride:	Non Non Oui
* Fluide frigorigène Type 1:	R32
* Charge frigorifique 1:	1.13 kg kg
* Puissance absorbée nominale en mode Principal Chauffage (au point pivot):	3.60 kW kW
* COP en mode principal Chauffage (au point pivot):	2.25

Données RE2020 en mode réversible

* Valeurs de performances en mode réversible:	Certifiées
* Nombre de températures aval en mode froid ou réversible:	1
* Nombre de températures amont en mode froid ou réversible:	1
* EER en mode réversible (ligne numérisée):	0 0 0 0 0;0 0 0 4,50 0;0 0 0 0 0;0 0 0 0 0
* Puissances absorbées en mode réversible (ligne numérisée):	0 0 0 0 0;0 0 0 0,80 0;0 0 0 0 0;0 0 0 0 0
* Statut des valeurs en mode réversible (ligne numérisée):	Valeur non fournie par le fabricant.
* Limites sur la température des sources en mode froid ou réversible:	Sur l'une ou l'autre des températures de source
* Température maximale amont en mode froid ou réversible:	46 °C °C
* Température minimale aval en mode froid ou réversible:	-15 °C °C
* Fonctionnement à charge réelle en mode froid ou réversible:	Déclarée
* Fonctionnement du compresseur en mode froid ou réversible:	Mode continu
* Statut des données en mode continu en mode froid ou réversible:	Par défaut
* Taux minimal en fonctionnement continu en mode réversible (LRcontmin):	Valeur non fournie par le fabricant.
* Correction de la performance en fonction de la charge (CcpLRcontmin):	Valeur non fournie par le fabricant.
* Statut de la part électrique des auxiliaires en mode réversible:	Certifié
* Part puissance électrique des auxiliaires en mode réversible (taux de veille):	Valeur non fournie par le fabricant.
* Puissance absorbée en mode froid ou réversible (au point pivot):	Valeur non fournie par le fabricant. kW
* EER en mode froid ou réversible (au point pivot):	Valeur non fournie par le fabricant.

Données RE2020 : Double service

Valeurs des performances en mode ECS double service:
Nombre de températures aval en double service:
Nombre de températures amont en double service:
COP en mode ECS double service (ligne numérisée):
Puissance absorbée en mode ECS double service (ligne numérisée):
Statut des données en mode ECS double service (ligne numérisée):
Limite sur la température des sources en double service:
Température maximale aval en double service:	°C
Température minimale amont en double service:	°C
* Puissance absorbée en mode ECS double service (au point pivot):	Valeur non fournie par le fabricant.
* COP pivot en mode ECS double service:	Valeur non fournie par le fabricant.

Données RE2020 : Ballon ECS

* Présence d'un ballon:	Non Non Oui
* Volume total en eau du ballon (Vtot):	Valeur non fournie par le fabricant. l
* Statut du coefficient de pertes thermiques (Statut_donnée_UA):	Valeur non fournie par le fabricant.
* Coefficient de pertes thermiques - (UA)S:	Valeur non fournie par le fabricant. W/K
* Type de ballon (orientation):	Valeur non fournie par le fabricant.
* Température maximale du ballon (θ_max):	Valeur non fournie par le fabricant. °C
* Type de gestion du thermostat de base (Type_gest_base) (RT2012):	Valeur non fournie par le fabricant.
* Prise en compte de l'hystérésis du thermostat du ballon:	Valeur non fournie par le fabricant.
* Hystérésis du thermostat du ballon (∆θ_base):	Valeur non fournie par le fabricant. K
* Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base):	Valeur non fournie par le fabricant.
* Numéro de la zone contenant le système de régulation (Zreg_base):	Valeur non fournie par le fabricant.
* Présence d'un appoint en mode ECS:	Non Non Oui
* Type d'appoint:	Valeur non fournie par le fabricant.
Température Eau chaude de référence TétaWH (Cycle 1):	°C
Durée de mise en température (Cycle 1) - th:	Heure : minute
Puissance de réserve de l'étape B:	W
Cycle de puisage:
COP du cycle:
* Type de gestion du thermostat de base (Type_gest_base) (RE2020):	Valeur non fournie par le fabricant.

Données RE2020 : Dispositif d'appoint

Si appoint : type de saisie de la fraction concernée:
Fraction effective concernée par l’appoint - Faux:
Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012):
Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint:
Hystérésis du système de régulation d'appoint - ∆θ_appoint:	K
Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint:	mm
Numéro de la zone du ballon qui contient l'appoint (Z_appoint):
Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap):
Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020):

TECHNIQUE

Données Techniques du SET

Puissance frigorifique nominale à 35°C Ext / à 27°C int:	3.60 kW kW
Puissance frigorifique maximale à 35°C Ext / à 27°C int:	4.00 kW kW
Puissance nominale absorbée en mode froid à 35°C Ext / à 27°C int:	0.80 kW kW
Puissance maximale absorbée en mode froid à 35°C Ext / à 27°C Int:	0.99 kW kW
Puissance calorifique nominale à +7°C Ext / à 20°C int:	4.00 kW kW
Puissance calorifique de la pompe à chaleur à -7/ 20°C:	3.18 kW kW
Puissance calorifique maximale:	5.00 kW kW
Puissance calorifique maximale à +7°C Ext / à 20°C int:	5.00 kW kW
Puissance nominale absorbée en mode chaud à + 7°C / à 20°C int:	0.97 kW kW
Puissance absorbée par la pompe à chaleur à -7/ 20°C:	kW
Puissance maximale absorbée en mode chaud à + 7°C / à 20°C int:	1.45 kW kW
Température d’arrêt de la PAC:	46 °C °C
Tension d'alimentation et fréquence UE:	230 V~ 50 Hz

Données RE2020 en mode principal

Puissance calorifique nominal (ligne numérisée):	0 0 0 0 0;0 0 0 4,00 0;0 0 0 0 0;0 0 0 0 0
Puissance absorbée à Pmax en mode principal (ligne numérisée):
COP à Pmax en mode principal (ligne numérisée):
Puissance calorifique à Pmax en mode principal (ligne numérisée):

Données RE2020 en mode réversible

Puissance absorbée à Pmax en mode réversible (ligne numérisée):
EER à Pmax en mode réversible (ligne numérisée):
Puissance frigorifique à Pmax en mode réversible (ligne numérisée):

Données RE2020 : Double service

Puissance absorbée à Pmax en mode ECS (ligne numérisée):
COP à Pmax en mode ECS (ligne numérisée):
Puissance calorifique à Pmax en mode ECS (ligne numérisée):

Directive ErP : Données EPREL

Poids équivalent en tonne CO2:

0.760 teq CO2

CERTIFICATIONS

Certifications du SET

Statut des valeurs de performances énergétiques à pleine charge (EN14511):	Certifié
Organisme(s) certificateur(s) (essais pleine charge):	Eurovent Certita Certification
N° des certificats (essais pleine charge):	94.01.077
Laboratoire d'essai accrédité (essais pleine charge):	Eurovent Certita Certification
N° accréditation du laboratoire d'essai (essais pleine charge):
N° PV essai (essai pleine charge):
PPR (Product Performance Ratings) ou PV essai (essais pleine charge) (URL):
Statut des valeurs de performances énergétiques à charge partielle (EN14825):
Organisme certificateur (si performances certifiées):
N° de certificat (si performances certifiées):
Laboratoire d'essai accrédité (si performances seulement justifié):
N° accréditation du laboratoire d'essai (essais charge partielle):
N° PV essai (si performances seulement justifié):
PPR (Product Performance Ratings) ou PV essai (essais charge partielle) (URL):
Statut des valeurs de performance accoustique:
Organisme certificateur (essais acoustiques):
N° de certificat (essais acoustiques):
Laboratoire d'essai accrédité (essais acoustique):
N° accréditation du laboratoire d'essai (essais acoustiques):
PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL):

ERP - ECO-CONCEPTION

Directive ErP : Profil

* Type de produit:	Moyenne température
* Type de PAC:	Valeur non fournie par le fabricant.
Classe du régulateur:
Classe du régulateur (PDF):	Sélectionner un fichier

Directive ErP : Documentation technique

Document 1 : Langage:
Document 1 : Fichier:	Sélectionner un fichier
Document 1 : Type de document:
Document 2 : Langage:
Document 2 : Fichier:	Sélectionner un fichier
Document 2 : Type de document:
Document 3 : Langage:
Document 3 : Fichier:	Sélectionner un fichier
Document 3 : Type de document:
Document 4 : Langage:
Document 4 : Fichier:	Sélectionner un fichier
Document 4 : Type de document:
Document 5 : Langage:
Document 5 : Fichier:	Sélectionner un fichier
Document 5 : Type de document:
Document 6 : Langage:
Document 6 : Fichier:	Sélectionner un fichier
Document 6 : Type de document:
Document 7 : Langage:
Document 7 : Fichier:	Sélectionner un fichier
Document 7 : Type de document:

Directive ErP : Données EPREL

Nom de l'unité intérieure (1):	S-36PY3E
Nom de l'unité intérieure (2):
Nom de l'unité extérieure:	U-36PZH3E5
Fonction:	REVERSIBLE
Niveau de puissance acoustique de l'unité intérieure (rafraîchissement):	49 dB dB
Niveau de puissance acoustique de l'unité extérieure (rafraîchissement):	64 dB dB
Niveau de puissance acoustique de l'unité intérieure (chauffage):	49 dB dB
Niveau de puissance acoustique de l'unité extérieure (chauffage):	64 dB dB
Pouvoir de réchauffement planétaire (GWP):	675
Type de réfrigérant:	R-32
EU ECO LABEL:	Non Non Oui
N° EU ECO LABEL:
Efficacité saisonnière (SEER):
* Efficacité énergétique saisonnière (ηs):	Valeur non fournie par le fabricant. %
Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes):	A++
Consommation annuelle d'électricité (Qce):	1073 kWh/an kWh/an
Charge frigorifique nominale (Pdesignc):	kW
* Coefficient de performance saisonnier (conditions climatiques moyennes) (SCOP):	4.7
Coefficient de performance saisonnier (conditions climatiques plus chaudes) (SCOP):
Coefficient de performance saisonnier (conditions climatiques plus froides) (SCOP):
Classe d'efficacité énergétique (conditions climatiques moyennes) en mode chaud:	A++
Classe d'efficacité énergétique (conditions climatiques plus chaudes) en mode chaud:	A++
Classe d'efficacité énergétique (conditions climatiques plus froides) en mode chaud:	A++
Consommation annuelle d'électricité (conditions climatiques moyennes) en mode chaud QHE:	kWh/an
Consommation annuelle d'électricité (conditions climatiques plus chaudes) en mode chaud QHE:	kWh/an
Consommation annuelle d'électricité (conditions climatiques plus froides) en mode chaud QHE:	kWh/an
* Charge calorifique nominale (conditions climatiques moyennes) (Pdesignh):	Valeur non fournie par le fabricant. kW
Charge calorifique nominale (conditions climatiques plus chaudes) (Pdesignh):	kW
Charge calorifique nominale (conditions climatiques plus froides) (Pdesignh):	3.6 kW kW
Puissance déclarée (conditions climatiques moyennes):	4.0 kW kW
Puissance déclarée (conditions climatiques plus chaudes):	kW
Puissance déclarée (conditions climatiques plus froides):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques moyennes):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus chaudes):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus froides):	kW

ERP Dispositif de chauffage d'appoint

Puissance thermique nominale (Psup):	kW
Type d'énergie utilisée:	Electrique

Données ERP du SET

* Fiche Produit ErP (PDF):	Valeur non fournie par le fabricant. Valeur non fournie par le fabricant. Sélectionner un fichier
* Fiche Produit ErP (URL):	Valeur non fournie par le fabricant.
* Etiquette énergétique ErP (PDF):	Valeur non fournie par le fabricant. Valeur non fournie par le fabricant. Sélectionner un fichier
* Etiquette énergétique ErP (URL):	Valeur non fournie par le fabricant.
Coordonnées de contact:

CEE

Fiche CEE applicable (URL):
Fiche CEE applicable (PDF):	Sélectionner un fichier
Éligible CEE:	Oui Non Oui

MEDIAS

Photo Carousel

Photo principale du produit:	Sélectionner une image
Photo 1 Produit (technique):	Sélectionner une image
Photo 2 Produit (détourée):	Sélectionner une image
Photo 3 Produit (ambiance):	Sélectionner une image

Médias

Vidéo principale:
Vidéo commerciale:
Vidéo technique:
Autre vidéo:

Documents

Notice d'installation (PDF):	Sélectionner un fichier
Notice d'installation (URL):
Notice d'utilisation (PDF):	Sélectionner un fichier
Notice d'utilisation (URL):
Notice de maintenance et dépannage (PDF):	Sélectionner un fichier
Notice de maintenance et dépannage (URL):

PEP

Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.

BIM

CEE

CEE : Informations générales

Catégorie:
Type de produit:
Date début certification:
Date fin Certification:
Documentation technique:	Sélectionner un fichier
Documentation commerciale:	Sélectionner un fichier
Certificat (PDF):	Sélectionner un fichier

Gamme PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32

Code de la gamme:	PACI NX ELITE, CASSETTE 4 VOIES 60X60 · PY3 · R32
Nom de la gamme:	PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32
Marque commerciale:	PANASONIC
Date de mise sur le marché:	2023-07-07
Date de mise à jour:	2023-07-12
Descriptif long:	· De 3,6 à 6,0 kW (3 tailles de capacités) · Valeur SEER maximale : 7,3 A++ / SCOP : 4,7 A++* · Pompe de vidange intégrée · Pompe de vidange DC et interrupteur à flotteur pour réduire le bruit · nanoe™ X (Générateur Mark 2 : 9 600 milliards de radicaux hydroxyles/sec) de série pour une meilleure qualité de l’air intérieur
Type de PAC:	Air/Air monosplit
Mode de fonctionnement:	Réversible
Refroidissement passif:	Non
Compresseur:	Mono compresseur
Type de compresseur:	Scroll
Régulation de puissance:	Inverter
Fluide frigorigène:	R32
Photo principale du produit:
Photo 2 Produit (détourée):

Marque PANASONIC

Nom de la marque commerciale:	PANASONIC
Site internet:	www.aircon.panasonic.fr
Adresse 1:	Arboretum - Bâtiment Cèdre - 1 Place des Papeteries
Code postal:	92000
Ville:	Nanterre
Pays:	France
Téléphone:	0170489173

Nom	Renseignés	Taux de remplissage	Total
Champs
Champs obligatoires
Images
Documents
Vidéos
Liens
Revenir sur la fiche Enregistrer

Marque commerciale:	PANASONIC
Domaine:	Pompe à chaleur (PAC)
Famille:	Air/Air monosplit - set - PAC AIR/AIR
Gamme:	PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32
Nom du produit:	CASSETTE 4 VOIES 60X60 · PY3 · R32
Code Article:	U-36PZH3E5 + S-36PY3E
Code EAN:	5025232913855
Désignation longue:	De 2,5 à 6,0 kW (4 tailles de capacités) · Valeur SEER maximale : 7,3 A++ / SCOP : 4,7 A++ · Pompe de vidange intégrée · Pompe de vidange DC et interrupteur à flotteur pour réduire le bruit · nanoe™ X (Générateur Mark 2)
Date de mise à jour:	06/11/2023

Données commerciales et techniques

Directive ErP : Données EPREL

DONNEES DE BASE

Données de base du SET

PEP

DONNÉES RE2020

Mode de fonctionnement

Données RE2020 en mode principal

Données RE2020 en mode réversible

Données RE2020 : Double service

Données RE2020 : Ballon ECS

Données RE2020 : Dispositif d'appoint

TECHNIQUE

Données Techniques du SET

Données RE2020 en mode principal

Données RE2020 en mode réversible

Données RE2020 : Double service

Certifications du SET

Directive ErP : Données EPREL

PEP : Pompe à chaleur

CERTIFICATIONS

Certifications du SET

ERP - ECO-CONCEPTION

Directive ErP : Profil

Directive ErP : Documentation technique

Directive ErP : Données EPREL

ERP Dispositif de chauffage d'appoint

Données ERP du SET

CEE

MEDIAS

Photo Carousel

Médias

Documents

PEP

PEP

BIM

BIM du SET

CEE

CEE : Informations générales

Gamme PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32

Gamme PACi NX Elite, cassette 4 voies 60x60 · PY3 · R32

Marque PANASONIC

Marque PANASONIC

Mode édition
