- Nom du produit: Vitocal 111-S AWBT-M-E-AC 111.B06 F - R32 - 6 kW Mono
- Code Article: Z019117
- Code EAN:
- 02/10/2026 - 22:30

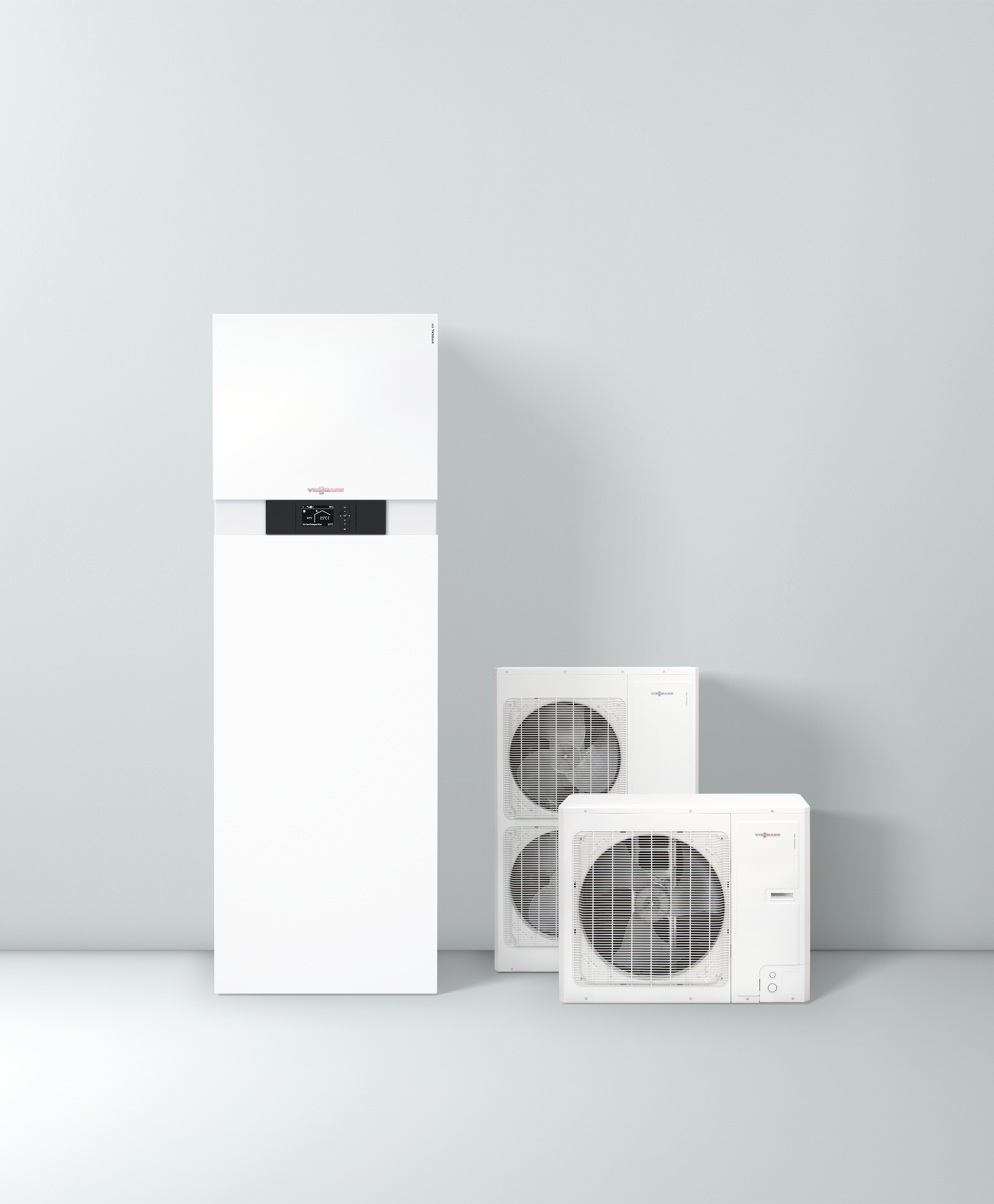

Vitocal 111-S AWBT-M-E-AC 111.B06 F - R32 - 6 kW Mono
| Marque commerciale: | VIESSMANN |
| Domaine: | Pompe à chaleur (PAC) |
| Famille: | Bibloc split - PAC AIR/EAU |
| Gamme: | VITOCAL 111-S AWBT |
| Nom du produit: | Vitocal 111-S AWBT-M-E-AC 111.B06 F - R32 - 6 kW Mono |
| Code Article: | Z019117 |
| Désignation longue: | Vitocal 111-S AWBT-M-E-AC 111.B06 F (6,0 kW). Avec Vitotronic 200 type WO1C. En fonction de la température extérieure. 230 V. |
| Date de mise à jour: | 26/09/2024 |
DONNEES DE BASE
Données de base du SET
| Nom de la gamme: |
VITOCAL 111-S AWBT
|
| Code de la gamme parente: |
VITOCAL 111-S
|
| Nom du produit: |
Vitocal 111-S AWBT-M-E-AC 111.B06 F - R32 - 6 kW Mono
|
| Nom du SET (spécifique EDIBATEC): |
|
| Code article unité intérieure 1: |
7733735
|
| Code article unité intérieure 2: |
|
| Code article unité extérieure: |
7727452
|
| Code EAN: |
|
| Domaines d'installation: |
Produit convenant au neuf et à la rénovation en individuel
|
| Désignation longue: |
Vitocal 111-S AWBT-M-E-AC 111.B06 F (6,0 kW). Avec Vitotronic 200 type WO1C. En fonction de la température extérieure. 230 V.
|
| Date de mise à jour: |
2024-09-26
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Mode de fonctionnement
| * Mode de fonctionnement: |
Double service (Chauffage + ECS)
|
| * Type de machine en mode chauffage: |
Air/Eau
|
| * Type de machine en mode froid ou réversible: |
Air/Eau
|
| * Type de machine en mode ballon thermodynamique: |
Valeur non fournie par le fabricant.
|
| * Type de machine en mode double service: |
Air extérieur/Eau
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Certifiées
|
| * Nombre de températures aval en mode Principal Chauffage: |
3
|
| * Nombre de températures amont en mode Principal Chauffage: |
2
|
| * COP (ligne numérisée): |
0 0 0 0 0;2,22 2,75 3,74 4,9 5,3;1,75 2,16 2,96 2,98 3,26;1,11 1,38 1,88 2,42 2,48;0 0 0 0 0
|
| * Puissance absorbée en mode de base (ligne numérisée): |
0 0 0 0 0;1,48 1,61 1,18 1,23 1,48;1,87 2,04 1,5 1,61 1,87;2,09 2,28 1,67 1,8 2,24;0 0 0 0 0
|
| * Statut des valeurs (ligne numérisée): |
0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 1 0;0 0 0 0 0
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Sur l'une ou l'autre des températures de source
|
| * Température maximale aval en mode Principal Chauffage: |
60.00 °C
°C
|
| * Température minimale amont en mode Principal Chauffage: |
-22.00
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Par défaut
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Mode continu
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Par défaut
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Certifié
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
0.01200
|
| * Présence d'un appoint en mode principal: |
Oui
|
| Si appoint : énergie de l'appoint: |
Électrique
|
| Si appoint : puissance de l'appoint électrique: |
6.00 kW
kW
|
| Système Hybride: |
Non
|
| * Fluide frigorigène Type 1: |
R32
|
| * Charge frigorifique 1: |
0.95 kg
kg
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
1.23 kW
kW
|
| * COP en mode principal Chauffage (au point pivot): |
4.90
|
Données RE2020 en mode réversible
| * Valeurs de performances en mode réversible: |
Par défauts
|
| * Nombre de températures aval en mode froid ou réversible: |
2
|
| * Nombre de températures amont en mode froid ou réversible: |
1
|
| * EER en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 3,51 0;0 0 0 0 0;0 0 0 5,23 0;0 0 0 0 0
|
| * Puissances absorbées en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 1,28 0;0 0 0 0 0;0 0 0 1,05 0;0 0 0 0 0
|
| * Statut des valeurs en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0
|
| * Limites sur la température des sources en mode froid ou réversible: |
Sur l'une ou l'autre des températures de source
|
| * Température maximale amont en mode froid ou réversible: |
48 °C
°C
|
| * Température minimale aval en mode froid ou réversible: |
10 °C
°C
|
| * Fonctionnement à charge réelle en mode froid ou réversible: |
Par défaut
|
| * Fonctionnement du compresseur en mode froid ou réversible: |
Mode continu
|
| * Statut des données en mode continu en mode froid ou réversible: |
Par défaut
|
| * Taux minimal en fonctionnement continu en mode réversible (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Correction de la performance en fonction de la charge (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part électrique des auxiliaires en mode réversible: |
Par défaut
|
| * Part puissance électrique des auxiliaires en mode réversible (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Puissance absorbée en mode froid ou réversible (au point pivot): |
1.28 kW
kW
|
| * EER en mode froid ou réversible (au point pivot): |
3.51
|
Données RE2020 : Double service
| Valeurs des performances en mode ECS double service: |
|
| Nombre de températures aval en double service: |
1
|
| Nombre de températures amont en double service: |
1
|
| COP en mode ECS double service (ligne numérisée): |
3.25
|
| Puissance absorbée en mode ECS double service (ligne numérisée): |
0.96
|
| Statut des données en mode ECS double service (ligne numérisée): |
C
|
| Limite sur la température des sources en double service: |
Sur l'une ou l'autre des températures de source
|
| Température maximale aval en double service: |
45 °C
°C
|
| Température minimale amont en double service: |
7 °C
°C
|
| * Puissance absorbée en mode ECS double service (au point pivot): |
0.96
|
| * COP pivot en mode ECS double service: |
3.25
|
Données RE2020 : Ballon ECS
| * Présence d'un ballon: |
Oui
|
| * Volume total en eau du ballon (Vtot): |
220.00 l
l
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Certifié
|
| * Coefficient de pertes thermiques - (UA)S: |
2.15 W/K
W/K
|
| * Type de ballon (orientation): |
Vertical
|
| * Température maximale du ballon (θ_max): |
90 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Nuit
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Par défaut
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
2 K
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
0.00
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 1
|
| * Présence d'un appoint en mode ECS: |
Non
|
| * Type d'appoint: |
Valeur non fournie par le fabricant.
|
| Température Eau chaude de référence TétaWH (Cycle 1): |
53.40 °C
°C
|
| Durée de mise en température (Cycle 1) - th: |
0.09375 Heure : minute
Heure : minute
|
| Puissance de réserve de l'étape B: |
25 W
W
|
| Cycle de puisage: |
Cycle XL
|
| COP du cycle: |
3.32
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Nuit
|
Données RE2020 : Dispositif d'appoint
| Si appoint : type de saisie de la fraction concernée: |
Par défaut
|
| Fraction effective concernée par l’appoint - Faux: |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
|
TECHNIQUE
Données Techniques du SET
| Catégorie du générateur: |
PAC à compression
|
| Commentaires sur la réversibilité: |
Fonctionnement en mode rafraîchissement par inversion de cycle
|
| Application 22-25 °C: |
Oui
|
| Application 30-35 °C (Basse température): |
Oui
|
| Application 40-45 °C (Température Intermédiaire): |
Oui
|
| Application 47-55 °C (Moyenne Température): |
Oui
|
| Application 55-65 °C (Haute Température): |
Non
|
| Température maxi aval: |
58 °C
°C
|
| Température mini amont: |
-20 °C
°C
|
| Fluide frigorigéne Type 2: |
R32
|
| Charge frigorifique 2: |
0.95 kg
kg
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Vitesse variable à pression constante
|
| Puissance électrique du circulateur à Pn: |
W
|
| Puissance moyenne du circulateur (Pcir_ch): |
24.00 W
W
|
| Puissance électrique du circulateur à Pmin: |
W
|
| Débit minimal (Q2nd_résid): |
|
| Informations sur le circulateur: |
|
| Puissance calorifique nominal (ligne numérisée): |
0 0 0 0 0;0 5,22 0 6,03 0;0 4,62 0 5,56 0;0 3,61 0 4,36 0;0 0 0 0 0
|
| Statut des valeurs de performances énergétiques: |
Certifié ou mesuré
|
| Plage de températures d'utilisation de la PAC: |
-20°C/58°C
|
| Mode de régulation du produit PAC: |
Puissance continue
|
| Deq par défaut: |
0.5 min
min
|
| Puissance calorifique déclarée par la fabricant: |
kW
|
| Puissance absorbée déclarée par le fabricant: |
kW
|
| COP de la valeur pivot déclarée par le fabricant: |
|
| Puissance absorbée par la pompe à chaleur à +7/ 35°C: |
kW
|
| Puissance absorbée par la pompe à chaleur à -7/ 35°C: |
kW
|
| Puissance calorifique de la pompe à chaleur à +7/ 35°C: |
kW
|
| Puissance calorifique de la pompe à chaleur à -7/ 35°C: |
kW
|
| Température d’arrêt de la PAC: |
°C
|
| Tension d'alimentation et fréquence UE: |
230 V~ 50 Hz
|
| Puissance appoint max: |
6.00 kW
kW
|
Données RE2020 en mode principal
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
Données RE2020 en mode réversible
| Puissance absorbée à Pmax en mode réversible (ligne numérisée): |
|
| EER à Pmax en mode réversible (ligne numérisée): |
|
| Puissance frigorifique à Pmax en mode réversible (ligne numérisée): |
|
Données RE2020 : Double service
| Puissance absorbée à Pmax en mode ECS (ligne numérisée): |
|
| COP à Pmax en mode ECS (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode ECS (ligne numérisée): |
|
PEP : Pompe à chaleur
| Masse totale hors emballage: |
kg
|
| Consommation totale d'énergie - Ctot: |
|
CERTIFICATIONS
Certifications du SET
| Certification du produit PAC: |
Oui
|
| N° de certificat (si performances certifiées): |
011-1W0401
|
| Certificat (PDF) (si performances certifiées): |
Sélectionner un fichier
|
| Certificat (URL) (si performances certifiées): |
|
| Organisme certificateur (si performances certifiées): |
HeatPumps Keymark
|
| Autre organisme certificateur (si performances certifiées): |
|
| Laboratoire d'essai accrédité (si performances seulement justifié): |
DIN CERTCO
|
| N° PV essai (si performances seulement justifié): |
|
ERP - ECO-CONCEPTION
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
| * Type de PAC: |
Valeur non fournie par le fabricant.
|
| Classe du régulateur: |
|
| Classe du régulateur (PDF): |
Sélectionner un fichier
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
FR
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
FR
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : application à moyenne température
| Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes): |
A++
|
| * Puissance thermique nominale (application à moyenne température, conditions climatiques moyennes) (Prated): |
4 kW
kW
|
| Puissance thermique nominale (application à moyenne température, conditions climatiques plus froides) (Prated): |
kW
|
| Puissance thermique nominale (application à moyenne température, conditions climatiques plus chaudes) (Prated): |
kW
|
| * Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques moyennes) (ηs): |
125 %
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques plus froides) (ηs): |
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques plus chaudes) (ηs): |
%
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques moyennes, kWh) (QHe): |
8383 kWh
kWh
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques moyennes, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques plus froides, kWh) (QHe): |
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques plus chaudes, kWh) (QHe): |
kWh
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques plus chaudes, GJ) (AFC): |
GJ
|
| * Coefficient de performance saisonnier (scop55): |
3.97
|
Directive ErP : application à basse température
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
175 %
%
|
| * Consommation annuelle d'énergie (kWh) (QHE): |
10549 kWh
kWh
|
| * Consommation annuelle de combustible (GJ) (AFC) (application basse température, conditions climatiques moyennes): |
Valeur non fournie par le fabricant.
GJ
|
| * Niveau de puissance acoustique (à l’intérieur) (Lwa): |
41 dB
dB
|
| * Niveau de puissance acoustique (à l'extérieur) (Lwa): |
62
|
| Puissance thermique nominale (application à basse température, conditions climatiques moyennes) (Prated): |
kW
|
| Puissance thermique nominale (application à basse température, conditions climatiques plus froides) (Prated): |
kW
|
| Puissance thermique nominale (application à basse température, conditions climatiques plus chaudes) (Prated): |
kW
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application basse température, conditions climatiques plus froides) (ηs): |
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application basse température, conditions climatiques plus chaudes) (ηs): |
%
|
| Consommation d'énergie annuelle (application à basse température, conditions climatiques plus froides, kWh) (QHE): |
kWh
|
| Consommation de combustible annuelle (application à basse température, conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à basse température, conditions climatiques plus chaudes, kWh) (QHE): |
kWh
|
| * Classe d'efficacité énergétique (application à basse température, conditions climatiques moyennes): |
A+++
|
| * Coefficient de performance saisonnier (scop35): |
5.70
|
Directive ErP : ECS
| * Profil de soutirage déclaré: |
XL
|
| Classe d’efficacité saisonnière en ECS (conditions climatiques moyennes): |
A+
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
133 %
%
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus froides) (ηwh): |
%
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus chaudes) (ηwh): |
%
|
| Fonctionnement en heures creuses: |
Non
|
| Consommation annuelle d'énergie en ECS (conditions climatiques moyennes) (kWh) (AEC): |
1251 kWh
kWh
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus froides, kWh) (AEC): |
kWh
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus chaudes, kWh) (AEC): |
kWh
|
| Consommation annuelle de combustible en ECS (GJ) (AFC): |
GJ
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus chaudes, GJ) (AFC): |
GJ
|
Documents et contact
| * Etiquette énergétique ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Etiquette énergétique ErP (URL): |
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
Oui
|
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): | |
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
BIM
| Lien URL vers l'objet BIM: |
|
CEE
CEE : Informations générales
| Catégorie: |
|
| Type de produit: |
|
| Date début certification: |
|
| Date fin Certification: |
|
| Documentation technique: |
Sélectionner un fichier
|
| Documentation commerciale: |
Sélectionner un fichier
|
| Certificat (PDF): |
Sélectionner un fichier
|
Gamme VITOCAL 111-S AWBT
Gamme VITOCAL 111-S AWBT
| Code de la gamme: |
VITOCAL 111-S
|
| Nom de la gamme: |
VITOCAL 111-S AWBT
|
| Marque commerciale: |
VIESSMANN
|
| Date de mise à jour: |
2024-07-10
|
| Descriptif long: |
Les pompes à chaleur air/eau Vitocal 100-S et Vitocal 111-S se composent de deux unités distinctes: l'unité extérieure extrait la chaleur de l'air environnant via l'évaporateur à l'aide d'un réfrigérant, qui est porté ensuite à la température requise pour le chauffage par le compresseur. Cette chaleur est transférée à l'unité intérieure par une liaison frigorifique et est ensuite transférée au réseau de chauffage à travers le condenseur. L'unité intérieure est équipée en usine des principaux composants hydrauliques tels circulateur, soupape de sécurité, vanne directionnelle trois voies pour orienter l'énergie entre le chauffage et le sanitaire, et également la régulation. Le nouveau fluide frigorigène R32 (de 4,1 à 8,1 kW) se caractérise par un faible PRG (potentiel de réchauffement global) et contribue ainsi au respect de l'environnement de la nouvelle génération de pompes à chaleur.
|
| Type de PAC: |
Air/Eau Split
|
| Source froide: |
Aérothermique
|
| Puissance utile maximale de la gamme: |
15.50 kW
|
| Puissance utile minimale de la gamme: |
4.50 kW
|
| Réversible: |
Option
|
| Production ECS: |
Série
|
| Compresseur: |
Mono compresseur
|
| Nombre de compresseurs: |
1
|
| Type de compresseur: |
Rotatif
|
| Régulation de puissance: |
Inverter
|
| Pompe/circulateur source froide: |
Vitesse variable
|
| Échangeur eau (source froide) à plaques: |
Non
|
| Détendeur: |
Électronique
|
| Photo principale de la gamme: |
|
| Photo 1 Gamme Commerciale (technique): |
|
| Photo 2 Gamme Commerciale (détourée): |
|
| Photo 3 Gamme Commerciale (ambiance): |
|
| Brochure commerciale ou argumentaires commerciaux (PDF): |
9450566MDS00001_1.pdf
|
| Brochure commerciale ou argumentaires commerciaux (URL): |
Marque VIESSMANN
Marque VIESSMANN
| Nom de la marque commerciale: |
VIESSMANN
|
| Site internet: | |
| Adresse 1: |
Avenue André GOUY
|
| Code postal: |
57380
|
| Ville: |
Faulquemont
|
| Pays: |
France
|
| Fax: |
03 87 29 18 53
|
| Téléphone: |
03 87 29 17 00
|
