- Nom du produit: PLAFONNIER · PT3 · R32
- Code Article: U-36PZH3E5 + S-3650PT3E
- Code EAN: 5025232913855
- 03/10/2026 - 01:00

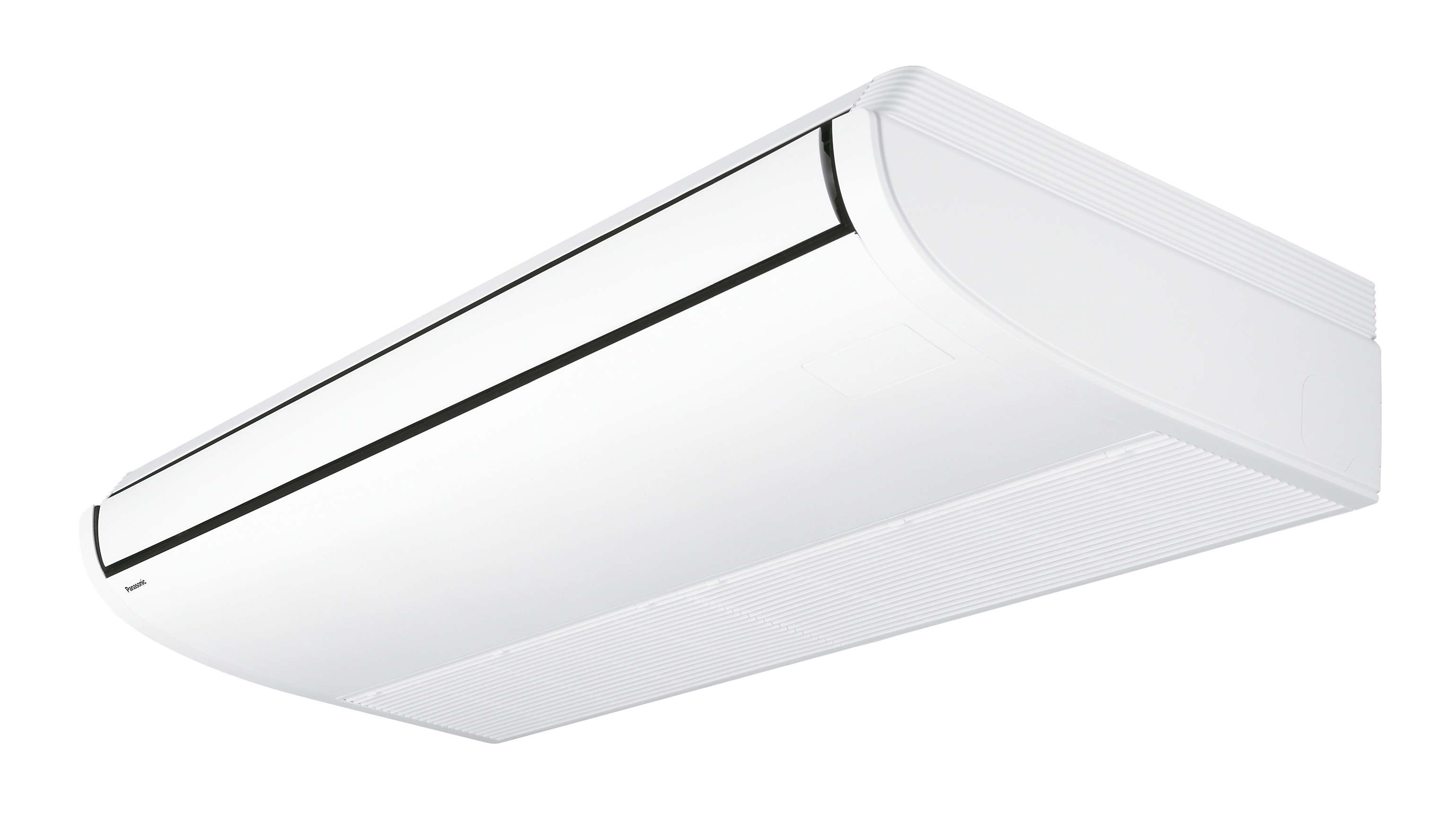

PLAFONNIER · PT3 · R32
| Marque commerciale: | PANASONIC |
| Domaine: | Pompe à chaleur (PAC) |
| Famille: | Air/Air monosplit - set - PAC AIR/AIR |
| Gamme: | PACI NX ELITE, PLAFONNIER · PT3 · R32 |
| Nom du produit: | PLAFONNIER · PT3 · R32 |
| Code Article: | U-36PZH3E5 + S-3650PT3E |
| Code EAN: | 5025232913855 |
| Désignation longue: | De 2,5 à 6,0 kW (4 tailles de capacités) · Large diffusion d’air pour les grandes pièces · Flux d’air horizontal de 9,5 m maximum · Design ultra-fin, d’une hauteur de 235 mm · nanoe™ X (Générateur Mark 2) |
| Date de mise à jour: | 12/12/2023 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base du SET
| * Code de la gamme parente: |
PACI NX ELITE, PLAFONNIER · PT3 · R32
|
| Nom de la gamme: |
PACI NX ELITE, PLAFONNIER · PT3 · R32
|
| * Nom du produit: |
PLAFONNIER · PT3 · R32
|
| Nom du SET (spécifique EDIBATEC): |
|
| Code article unité intérieure 1: |
S-3650PT3E
|
| Code article unité intérieure 2: |
|
| Code article unité intérieure 3: |
|
| Code article unité intérieure 4: |
|
| Code article unité extérieure: |
U-36PZH3E5
|
| Code EAN: |
5025232913855
|
| Domaines d'installation: |
Résidentiel individuel & petit tertiaire
|
| Désignation longue: |
De 2,5 à 6,0 kW (4 tailles de capacités)
· Large diffusion d’air pour les grandes pièces
· Flux d’air horizontal de 9,5 m maximum
· Design ultra-fin, d’une hauteur de 235 mm
· nanoe™ X (Générateur Mark 2)
|
| Date de mise à jour: |
2023-12-12
|
| Lien vers la fiche produit Technique UNICLIMA: | |
| Type d'installation pour une PAC air: |
|
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Mode de fonctionnement
| * Mode de fonctionnement: |
Réversible
|
| * Type de machine en mode chauffage: |
Air extérieur/Air recyclé
|
| * Type de machine en mode froid ou réversible: |
Air extrait/Air neuf
|
| * Type de machine en mode ballon thermodynamique: |
Valeur non fournie par le fabricant.
|
| * Type de machine en mode double service: |
Valeur non fournie par le fabricant.
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Certifiées
|
| * Nombre de températures aval en mode Principal Chauffage: |
1
|
| * Nombre de températures amont en mode Principal Chauffage: |
1
|
| * COP (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 4,61 0;0 0 0 0 0
|
| * Puissance absorbée en mode de base (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0,76 0;0 0 0 0 0
|
| * Statut des valeurs (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 3,50 0;0 0 0 0 0
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Sur l'une et l'autre des températures de source
|
| * Température maximale aval en mode Principal Chauffage: |
24.00 °C
°C
|
| * Température minimale amont en mode Principal Chauffage: |
-15.00
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Par défaut
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Cycle marche/arrêt
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Certifié
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Certifié
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Présence d'un appoint en mode principal: |
Non
|
| Si appoint : énergie de l'appoint: |
|
| Si appoint : puissance de l'appoint électrique: |
kW
|
| Système Hybride: |
Non
|
| * Fluide frigorigène Type 1: |
R32
|
| * Charge frigorifique 1: |
0.87 kg
kg
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
3.10 kW
kW
|
| * COP en mode principal Chauffage (au point pivot): |
3.05
|
Données RE2020 en mode réversible
| * Valeurs de performances en mode réversible: |
Certifiées
|
| * Nombre de températures aval en mode froid ou réversible: |
1
|
| * Nombre de températures amont en mode froid ou réversible: |
1
|
| * EER en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 4,14 0;0 0 0 0 0;0 0 0 0 0
|
| * Puissances absorbées en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 0,85 0;0 0 0 0 0;0 0 0 0 0
|
| * Statut des valeurs en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 3,52 0;0 0 0 0 0;0 0 0 0 0
|
| * Limites sur la température des sources en mode froid ou réversible: |
Sur l'une ou l'autre des températures de source
|
| * Température maximale amont en mode froid ou réversible: |
43 °C
°C
|
| * Température minimale aval en mode froid ou réversible: |
-10 °C
°C
|
| * Fonctionnement à charge réelle en mode froid ou réversible: |
Déclarée
|
| * Fonctionnement du compresseur en mode froid ou réversible: |
Cycle marche/arrêt
|
| * Statut des données en mode continu en mode froid ou réversible: |
Certifié
|
| * Taux minimal en fonctionnement continu en mode réversible (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Correction de la performance en fonction de la charge (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part électrique des auxiliaires en mode réversible: |
Par défaut
|
| * Part puissance électrique des auxiliaires en mode réversible (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Puissance absorbée en mode froid ou réversible (au point pivot): |
Valeur non fournie par le fabricant.
kW
|
| * EER en mode froid ou réversible (au point pivot): |
Valeur non fournie par le fabricant.
|
Données RE2020 : Double service
| Valeurs des performances en mode ECS double service: |
|
| Nombre de températures aval en double service: |
|
| Nombre de températures amont en double service: |
|
| COP en mode ECS double service (ligne numérisée): |
|
| Puissance absorbée en mode ECS double service (ligne numérisée): |
|
| Statut des données en mode ECS double service (ligne numérisée): |
|
| Limite sur la température des sources en double service: |
|
| Température maximale aval en double service: |
°C
|
| Température minimale amont en double service: |
°C
|
| * Puissance absorbée en mode ECS double service (au point pivot): |
Valeur non fournie par le fabricant.
|
| * COP pivot en mode ECS double service: |
Valeur non fournie par le fabricant.
|
Données RE2020 : Ballon ECS
| * Présence d'un ballon: |
Valeur non fournie par le fabricant.
|
| * Volume total en eau du ballon (Vtot): |
Valeur non fournie par le fabricant.
l
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Valeur non fournie par le fabricant.
|
| * Coefficient de pertes thermiques - (UA)S: |
Valeur non fournie par le fabricant.
W/K
|
| * Type de ballon (orientation): |
Valeur non fournie par le fabricant.
|
| * Température maximale du ballon (θ_max): |
Valeur non fournie par le fabricant.
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Valeur non fournie par le fabricant.
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Valeur non fournie par le fabricant.
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
Valeur non fournie par le fabricant.
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
Valeur non fournie par le fabricant.
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Valeur non fournie par le fabricant.
|
| * Présence d'un appoint en mode ECS: |
Valeur non fournie par le fabricant.
|
| * Type d'appoint: |
Valeur non fournie par le fabricant.
|
| Température Eau chaude de référence TétaWH (Cycle 1): |
°C
|
| Durée de mise en température (Cycle 1) - th: |
Heure : minute
|
| Puissance de réserve de l'étape B: |
W
|
| Cycle de puisage: |
|
| COP du cycle: |
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
Données RE2020 : Dispositif d'appoint
| Si appoint : type de saisie de la fraction concernée: |
|
| Fraction effective concernée par l’appoint - Faux: |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
|
TECHNIQUE
Données Techniques du SET
| Puissance frigorifique nominale à 35°C Ext / à 27°C int: |
kW
|
| Puissance frigorifique maximale à 35°C Ext / à 27°C int: |
kW
|
| Puissance nominale absorbée en mode froid à 35°C Ext / à 27°C int: |
kW
|
| Puissance maximale absorbée en mode froid à 35°C Ext / à 27°C Int: |
kW
|
| Puissance calorifique nominale à +7°C Ext / à 20°C int: |
kW
|
| Puissance calorifique de la pompe à chaleur à -7/ 20°C: |
kW
|
| Puissance calorifique maximale: |
kW
|
| Puissance calorifique maximale à +7°C Ext / à 20°C int: |
kW
|
| Puissance nominale absorbée en mode chaud à + 7°C / à 20°C int: |
kW
|
| Puissance absorbée par la pompe à chaleur à -7/ 20°C: |
kW
|
| Puissance maximale absorbée en mode chaud à + 7°C / à 20°C int: |
kW
|
| Température d’arrêt de la PAC: |
°C
|
| Tension d'alimentation et fréquence UE: |
|
Données RE2020 en mode principal
| Puissance calorifique nominal (ligne numérisée): |
|
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
Données RE2020 en mode réversible
| Puissance absorbée à Pmax en mode réversible (ligne numérisée): |
|
| EER à Pmax en mode réversible (ligne numérisée): |
|
| Puissance frigorifique à Pmax en mode réversible (ligne numérisée): |
|
Données RE2020 : Double service
| Puissance absorbée à Pmax en mode ECS (ligne numérisée): |
|
| COP à Pmax en mode ECS (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode ECS (ligne numérisée): |
|
Certifications du SET
| Puissance résiduelle PSB: |
W
|
Directive ErP : Données EPREL
| Poids équivalent en tonne CO2: |
0.590 teq CO2
teq CO2
|
PEP : Pompe à chaleur
| Masse totale hors emballage: |
kg
|
CERTIFICATIONS
Certifications du SET
| Statut des valeurs de performances énergétiques à pleine charge (EN14511): |
|
| Organisme(s) certificateur(s) (essais pleine charge): |
|
| N° des certificats (essais pleine charge): |
|
| Laboratoire d'essai accrédité (essais pleine charge): |
|
| N° accréditation du laboratoire d'essai (essais pleine charge): |
|
| N° PV essai (essai pleine charge): |
|
| PPR (Product Performance Ratings) ou PV essai (essais pleine charge) (URL): |
|
| Statut des valeurs de performances énergétiques à charge partielle (EN14825): |
|
| Organisme certificateur (si performances certifiées): |
|
| N° de certificat (si performances certifiées): |
|
| Laboratoire d'essai accrédité (si performances seulement justifié): |
|
| N° accréditation du laboratoire d'essai (essais charge partielle): |
|
| N° PV essai (si performances seulement justifié): |
|
| PPR (Product Performance Ratings) ou PV essai (essais charge partielle) (URL): |
|
| Statut des valeurs de performance accoustique: |
|
| Organisme certificateur (essais acoustiques): |
|
| N° de certificat (essais acoustiques): |
|
| Laboratoire d'essai accrédité (essais acoustique): |
|
| N° accréditation du laboratoire d'essai (essais acoustiques): |
|
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
ERP - ECO-CONCEPTION
Directive ErP : Profil
| * Type de produit: |
PAC air/air multisplit ou monosplit
|
| * Type de PAC: |
Air/Air
|
| Classe du régulateur: |
|
| Classe du régulateur (PDF): |
Sélectionner un fichier
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| Nom de l'unité intérieure (1): |
|
| Nom de l'unité intérieure (2): |
|
| Nom de l'unité extérieure: |
|
| Fonction: |
|
| Niveau de puissance acoustique de l'unité intérieure (rafraîchissement): |
dB
|
| Niveau de puissance acoustique de l'unité extérieure (rafraîchissement): |
dB
|
| Niveau de puissance acoustique de l'unité intérieure (chauffage): |
dB
|
| Niveau de puissance acoustique de l'unité extérieure (chauffage): |
dB
|
| Pouvoir de réchauffement planétaire (GWP): |
675
|
| Type de réfrigérant: |
R-32
|
| EU ECO LABEL: |
|
| N° EU ECO LABEL: |
|
| Efficacité saisonnière (SEER): |
|
| * Efficacité énergétique saisonnière (ηs): |
Valeur non fournie par le fabricant.
%
|
| Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes): |
|
| Consommation annuelle d'électricité (Qce): |
kWh/an
|
| Charge frigorifique nominale (Pdesignc): |
kW
|
| * Coefficient de performance saisonnier (conditions climatiques moyennes) (SCOP): |
4.4
|
| Coefficient de performance saisonnier (conditions climatiques plus chaudes) (SCOP): |
|
| Coefficient de performance saisonnier (conditions climatiques plus froides) (SCOP): |
|
| Classe d'efficacité énergétique (conditions climatiques moyennes) en mode chaud: |
|
| Classe d'efficacité énergétique (conditions climatiques plus chaudes) en mode chaud: |
|
| Classe d'efficacité énergétique (conditions climatiques plus froides) en mode chaud: |
|
| Consommation annuelle d'électricité (conditions climatiques moyennes) en mode chaud QHE: |
kWh/an
|
| Consommation annuelle d'électricité (conditions climatiques plus chaudes) en mode chaud QHE: |
kWh/an
|
| Consommation annuelle d'électricité (conditions climatiques plus froides) en mode chaud QHE: |
kWh/an
|
| * Charge calorifique nominale (conditions climatiques moyennes) (Pdesignh): |
2.8 kW
kW
|
| Charge calorifique nominale (conditions climatiques plus chaudes) (Pdesignh): |
kW
|
| Charge calorifique nominale (conditions climatiques plus froides) (Pdesignh): |
kW
|
| Puissance déclarée (conditions climatiques moyennes): |
kW
|
| Puissance déclarée (conditions climatiques plus chaudes): |
kW
|
| Puissance déclarée (conditions climatiques plus froides): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques moyennes): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus chaudes): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus froides): |
kW
|
ERP Dispositif de chauffage d'appoint
| Puissance thermique nominale (Psup): |
kW
|
| Type d'énergie utilisée: |
|
Données ERP du SET
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| * Etiquette énergétique ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
BIM du SET
| Lien URL vers l'objet BIM: |
|
CEE
CEE : Informations générales
| Catégorie: |
|
| Type de produit: |
|
| Date début certification: |
|
| Date fin Certification: |
|
| Documentation technique: |
Sélectionner un fichier
|
| Documentation commerciale: |
Sélectionner un fichier
|
| Certificat (PDF): |
Sélectionner un fichier
|
Gamme PACI NX ELITE, PLAFONNIER · PT3 · R32
Gamme PACI NX ELITE, PLAFONNIER · PT3 · R32
| Code de la gamme: |
PACI NX ELITE, PLAFONNIER · PT3 · R32
|
| Nom de la gamme: |
PACI NX ELITE, PLAFONNIER · PT3 · R32
|
| Marque commerciale: |
PANASONIC
|
| Date de mise sur le marché: |
2023-07-07
|
| Date de mise à jour: |
2023-07-12
|
| Descriptif long: |
Les unités de type plafonnier assurent une diffusion de l’air étendue et large, idéal pour les grandes pièces.
La hauteur et la profondeur sont identiques pour les installations mixtes et respectent leur apparence homogène.
|
| Type de PAC: |
Air/Air monosplit
|
| Mode de fonctionnement: |
Réversible
|
| Refroidissement passif: |
Non
|
| Compresseur: |
Mono compresseur
|
| Type de compresseur: |
Scroll
|
| Régulation de puissance: |
Inverter
|
| Fluide frigorigène: |
R32
|
| Photo principale de la gamme: |
 |
| Photo 2 Gamme Commerciale (détourée): |
|
Marque PANASONIC
Marque PANASONIC
| Nom de la marque commerciale: |
PANASONIC
|
| Site internet: | |
| Adresse 1: |
Arboretum - Bâtiment Cèdre - 1 Place des Papeteries
|
| Code postal: |
92000
|
| Ville: |
Nanterre
|
| Pays: |
France
|
| Téléphone: |
0170489173
|
