- Nom du produit: LC 11-4 PVHYN
- Code Article: 7736504817
- Code EAN: 4062321397562
- 03/10/2026 - 05:00

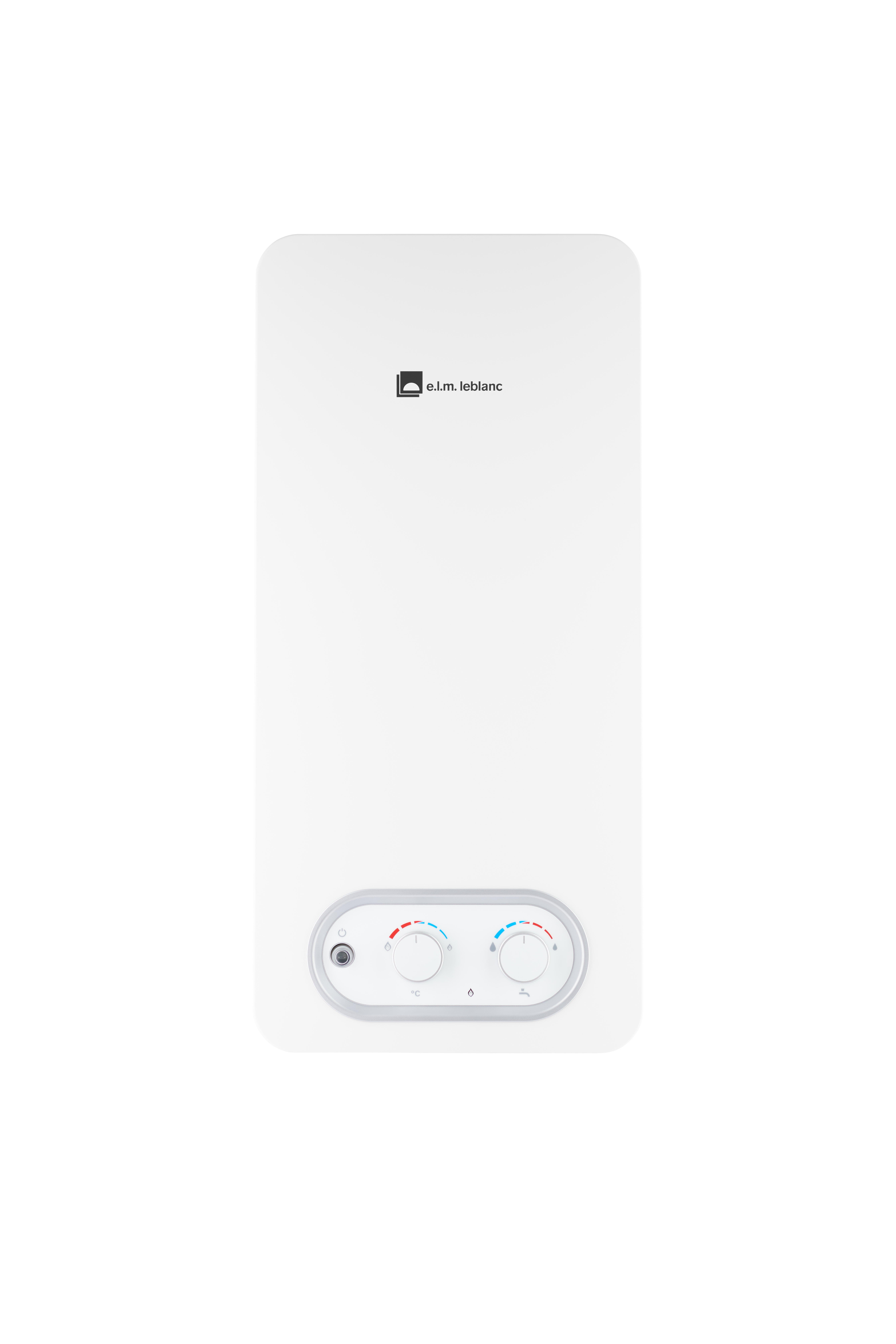

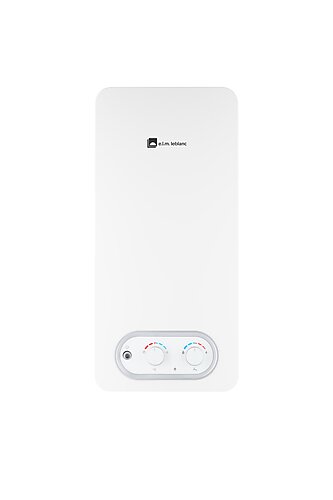

LC 11-4 PVHYN
| Marque commerciale: | ELM LEBLANC |
| Domaine: | Eau chaude sanitaire (ECS) |
| Famille: | Chauffe-eau Gaz instantanés |
| Gamme: | Ondéa Hydropower bas NOx sans veilleuse |
| Nom du produit: | LC 11-4 PVHYN |
| Code Article: | 7736504817 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 4062321397562 |
| Désignation longue: | Chauffe-bains ondéa HYDROPOWER BAS NOx LC 11-4 PVHYN, sortie cheminée (tirage naturel), 11 litres, gaz naturel, 19,2kW, 58dB(A), classe A |
| Date de mise à jour: | 17/12/2024 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Ondéa Hydropower bas NOx sans veilleuse
|
| * Nom du produit: |
LC 11-4 PVHYN
|
| Code EAN: |
4062321397562
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
Chauffe-bains ondéa HYDROPOWER BAS NOx LC 11-4 PVHYN, sortie cheminée (tirage naturel), 11 litres, gaz naturel, 19,2kW, 58dB(A), classe A
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
ONDEAHBNSV
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2024-12-17
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RE2020 : Chauffe-eau à gaz
| * Energie: |
Gaz naturel
|
| * Présence de ventilateur ou de clapet: |
Sans ventilateur ni clapet
|
| * Catégorie de l'accumulateur gaz: |
Classique
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Rendement sur Pci à la puissance nominale (RPn): |
88.00 %
%
|
| * Statut des pertes à l'arrêt QP030: |
Par défaut
|
| * Pertes à l'arrêt à delta T30K QP030: |
0.0 W
W
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
8.00 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Par défaut
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
0.00 W
W
|
| * Statut de la température minimale de fonctionnement: |
Par défaut
|
| * Température minimale de fonctionnement: |
20 °C
°C
|
Circuit des produits de la combustion
| * Présence de ventilateur ou de clapet: |
Sans ventilateur ni clapet
|
TECHNIQUE
Données RE2020 : Chauffe-eau à gaz
| Puissance utile nominale ECS: |
19.20 kW
kW
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Rendement sur Pci à la puissance nominale (RPn): |
88.00 %
%
|
| * Statut des pertes à l'arrêt QP030: |
Par défaut
|
| * Pertes à l'arrêt à delta T30K QP030: |
0.0 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Par défaut
|
Caractérisation du chauffe-eau gaz
| Type de brûleur: |
|
| Type de gaz utilisés: |
Gaz naturel
|
| Catégorie de gaz: |
|
| Caractérisation du chauffe-eau: |
Sans veilleuse
|
| Caractérisation du chauffe-eau (URL): |
|
| Contenance en eau de l'échangeur ECS: |
l
|
Certification
| Marquage CE: |
Oui
|
| N° de marquage CE: |
CE-0464
|
| Certificat CE (URL): |
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
310.0 mm
mm
|
| Profondeur hors tout: |
225.0 mm
mm
|
| Hauteur hors tout: |
655.0 mm
mm
|
| Diamètre hors tout: |
mm
|
Raccordements au chauffe-eau gaz
| Entrée ECS: |
|
| Sortie ECS: |
|
| Bouclage ECS: |
|
| Type de filetage: |
|
| Entrée Combustible: |
|
Circuit des produits de la combustion
| Type de conduit: |
|
| Type de raccordement: |
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
| Taux de CO2 à Pmax: |
%
|
| Pression ou Dépression à la buse à la Pmin: |
Pa
|
| Débit massique de fumées à Pmax: |
g/s
|
| Température des fumées à Pmax: |
°C
|
| Taux de CO2 à Pmin: |
%
|
| Débit massique de fumées à Pmin: |
g/s
|
| Pression ou Dépression à la buse à Pmax: |
|
| Température des fumées à Pmin: |
°C
|
Electricité
| Alimentation électrique: |
|
| Intensité: |
A
|
| Protection IP: |
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Accessoires
| Accessoires: |
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Performances ECS
| Débit spécifique D: |
11.00 l/min
l/min
|
| Débit spécifique D1: |
l/min
|
| Débit spécifique D2: |
l/min
|
| Capacité de puisage R: |
l
|
| Critères de confort - Nombre d'étoiles: |
|
| Critères de confort selon EN 13203-1: |
|
| Nom du Laboratoire d'essais: |
|
| N° de PV d'essais: |
|
| Puisage eau mitigée à 40 °C (V40): |
l
|
Emissions NOx
| Classe de NOx: |
|
| NOx: |
24.00 mg/kWh
mg/kWh
|
Données ECS Hors marquage CE
| Référence du certificat ECS (Hors Marquage CE): |
|
| Numéro de PV d'essais ECS: |
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Valeur non fournie par le fabricant.
|
| * Type de circulateur: |
Valeur non fournie par le fabricant.
|
| Puissance électrique du circulateur à Pn: |
W
|
| Puissance électrique du circulateur à Pmin: |
W
|
| Débit minimal (Q2nd_résid): |
|
| Informations sur le circulateur: |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
dB(A)
|
| Organisme certification acoustique: |
|
| Certification acoustique: |
|
| N° PV / N° Fiche Acoustique: |
|
| N° du P.V d'essais acoustiques: |
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
10.0 kg
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| * Classe d'efficacité énergétique (application à basse température, conditions climatiques moyennes): |
A
|
| Réglages du thermostat du chauffe-eau (EN): |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Niveau de puissance acoustique - Lwa: |
dB
|
| Fonctionnement en heures creuses: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| * Profil de soutirage déclaré: |
M
|
| Profil de soutirage déclaré: |
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
71 %
%
|
| Consommation annuelle d’électricité (kWh): |
kWh
|
| Consommation annuelle de combustible (GJ): |
6 GJ
GJ
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
Oui
|
Directive ErP : Profil
| * Type de produit: |
Chauffe-eau conventionnel
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Ondéa Hydropower bas NOx sans veilleuse
Gamme Ondéa Hydropower bas NOx sans veilleuse
| Type de chauffe-eau: |
Instantané
|
| Code de la gamme: |
ONDEAHBNSV
|
| Nom de la gamme: |
Ondéa Hydropower bas NOx sans veilleuse
|
| Marque commerciale: |
ELM LEBLANC
|
| Date de mise à jour: |
2024-12-17
|
| Descriptif court: |
Chauffe-bains bas NOx avec mini-turbine intégrée
|
| Régulation de température: |
|
Marque ELM LEBLANC
Marque ELM LEBLANC
| Nom de la marque commerciale: |
ELM LEBLANC
|
| Site internet: | |
| Adresse 1: |
124, 126 rue de Stalingrad
|
| Code postal: |
93711
|
| Ville: |
Drancy Cedex
|
| Pays: |
France
|
| Fax: |
01 43 11 73 07
|
| Téléphone: |
0 820 00 4000
|
