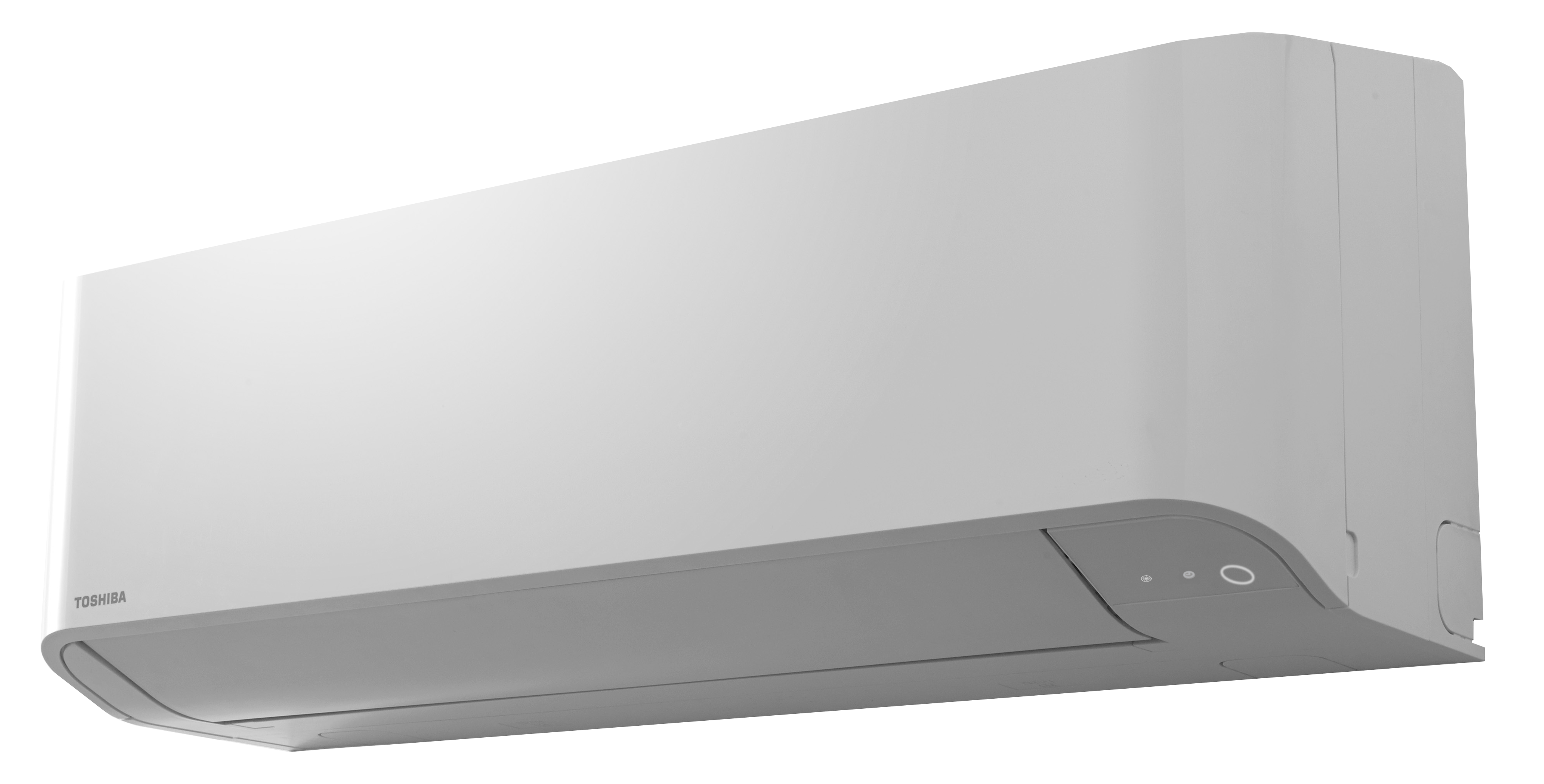

Pompe à chaleur (PAC) - TOSHIBA - PAC AIR/AIR - Air/Air monosplit - set - Mural KRSP R32 - Groupe R32 DI série 1 de 6,7 kW + Mural KRSP | Catalogue Uniclima | Catalogue des produits du génie climatique

Données commerciales et techniques

Directive ErP : Données EPREL

EPREL : Type d'opération:	REGISTER_PRODUCT_MODEL
EPREL : ID:

DONNEES DE BASE

Données de base du SET

* Code de la gamme parente:	RAV_KRSP_R32
Nom de la gamme:	Mural KRSP R32
* Nom du produit:	Groupe R32 DI série 1 de 6,7 kW + Mural KRSP
Nom du SET (spécifique EDIBATEC):
Code article unité intérieure 1:	RAV-HM801KRSP-E
Code article unité intérieure 2:
Code article unité intérieure 3:
Code article unité intérieure 4:
Code article unité extérieure:	RAV-GM801ATP-E
Code EAN:
Domaines d'installation:	Produit destiné au neuf et à la rénovation pour le tertiaire
Désignation longue:
Date de mise à jour:	2024-12-18
Lien vers la fiche produit Technique UNICLIMA:	https://catalogueuniclima.fr/public/frontend/product/1118563
Type d'installation pour une PAC air:	Mural

DONNÉES RE2020

Mode de fonctionnement

* Mode de fonctionnement:	Froid seul
* Type de machine en mode chauffage:	Air extérieur/Air recyclé
* Type de machine en mode froid ou réversible:	Air extérieur/Air recyclé
* Type de machine en mode ballon thermodynamique:	Valeur non fournie par le fabricant.
* Type de machine en mode double service:	Valeur non fournie par le fabricant.

Données RE2020 en mode principal

* Valeurs de performances en mode principal chauffage:	Certifiées
* Nombre de températures aval en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* Nombre de températures amont en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* COP (ligne numérisée):	Valeur non fournie par le fabricant.
* Puissance absorbée en mode de base (ligne numérisée):	Valeur non fournie par le fabricant.
* Statut des valeurs (ligne numérisée):	Valeur non fournie par le fabricant.
* Limite sur la température des sources en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* Température maximale aval en mode Principal Chauffage:	Valeur non fournie par le fabricant. °C
* Température minimale amont en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* Fonctionnement à charge réelle en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* Fonctionnement du compresseur en mode Principal Chauffage:	Mode continu
* Statut des données en mode continu en mode Principal Chauffage:	Certifié
* Taux minimal de charge en fonctionnement continu (LRcontmin):	Valeur non fournie par le fabricant.
* Coefficient de correction de la performance (CcpLRcontmin):	Valeur non fournie par le fabricant.
* Statut de la part de puissance auxiliaires en mode Principal Chauffage:	Valeur non fournie par le fabricant.
* Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille):	Valeur non fournie par le fabricant.
* Présence d'un appoint en mode principal:	Non Non Oui
Si appoint : énergie de l'appoint:
Si appoint : puissance de l'appoint électrique:	kW
Système Hybride:	Non Non Oui
* Fluide frigorigène Type 1:	R32
* Charge frigorifique 1:	13.00 kg kg
* Puissance absorbée nominale en mode Principal Chauffage (au point pivot):	Valeur non fournie par le fabricant. kW
* COP en mode principal Chauffage (au point pivot):	Valeur non fournie par le fabricant.

Données RE2020 en mode réversible

* Valeurs de performances en mode réversible:	Valeur non fournie par le fabricant.
* Nombre de températures aval en mode froid ou réversible:	Valeur non fournie par le fabricant.
* Nombre de températures amont en mode froid ou réversible:	Valeur non fournie par le fabricant.
* EER en mode réversible (ligne numérisée):	0 0 0 0 0;0 0 0 2,98 0;0 0 0 0 0;0 0 0 0 0
* Puissances absorbées en mode réversible (ligne numérisée):	0 0 0 0 0;0 0 0 2,25 0;0 0 0 0 0;0 0 0 0 0
* Statut des valeurs en mode réversible (ligne numérisée):	0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 0 0
* Limites sur la température des sources en mode froid ou réversible:	Valeur non fournie par le fabricant.
* Température maximale amont en mode froid ou réversible:	Valeur non fournie par le fabricant. °C
* Température minimale aval en mode froid ou réversible:	Valeur non fournie par le fabricant. °C
* Fonctionnement à charge réelle en mode froid ou réversible:	Valeur non fournie par le fabricant.
* Fonctionnement du compresseur en mode froid ou réversible:	Mode continu
* Statut des données en mode continu en mode froid ou réversible:	Valeur non fournie par le fabricant.
* Taux minimal en fonctionnement continu en mode réversible (LRcontmin):	Valeur non fournie par le fabricant.
* Correction de la performance en fonction de la charge (CcpLRcontmin):	Valeur non fournie par le fabricant.
* Statut de la part électrique des auxiliaires en mode réversible:	Valeur non fournie par le fabricant.
* Part puissance électrique des auxiliaires en mode réversible (taux de veille):	Valeur non fournie par le fabricant.
* Puissance absorbée en mode froid ou réversible (au point pivot):	2.25 kW kW
* EER en mode froid ou réversible (au point pivot):	2.98

Données RE2020 : Double service

Valeurs des performances en mode ECS double service:
Nombre de températures aval en double service:
Nombre de températures amont en double service:
COP en mode ECS double service (ligne numérisée):
Puissance absorbée en mode ECS double service (ligne numérisée):
Statut des données en mode ECS double service (ligne numérisée):
Limite sur la température des sources en double service:
Température maximale aval en double service:	°C
Température minimale amont en double service:	°C
* Puissance absorbée en mode ECS double service (au point pivot):	Valeur non fournie par le fabricant.
* COP pivot en mode ECS double service:	Valeur non fournie par le fabricant.

Données RE2020 : Ballon ECS

* Présence d'un ballon:	Valeur non fournie par le fabricant. Non Oui
* Volume total en eau du ballon (Vtot):	Valeur non fournie par le fabricant. l
* Statut du coefficient de pertes thermiques (Statut_donnée_UA):	Valeur non fournie par le fabricant.
* Coefficient de pertes thermiques - (UA)S:	Valeur non fournie par le fabricant. W/K
* Type de ballon (orientation):	Valeur non fournie par le fabricant.
* Température maximale du ballon (θ_max):	Valeur non fournie par le fabricant. °C
* Type de gestion du thermostat de base (Type_gest_base) (RT2012):	Valeur non fournie par le fabricant.
* Prise en compte de l'hystérésis du thermostat du ballon:	Valeur non fournie par le fabricant.
* Hystérésis du thermostat du ballon (∆θ_base):	Valeur non fournie par le fabricant. K
* Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base):	Valeur non fournie par le fabricant.
* Numéro de la zone contenant le système de régulation (Zreg_base):	Valeur non fournie par le fabricant.
* Présence d'un appoint en mode ECS:	Valeur non fournie par le fabricant. Non Oui
* Type d'appoint:	Valeur non fournie par le fabricant.
Température Eau chaude de référence TétaWH (Cycle 1):	°C
Durée de mise en température (Cycle 1) - th:	Heure : minute
Puissance de réserve de l'étape B:	W
Cycle de puisage:
COP du cycle:
* Type de gestion du thermostat de base (Type_gest_base) (RE2020):	Valeur non fournie par le fabricant.

Données RE2020 : Dispositif d'appoint

Si appoint : type de saisie de la fraction concernée:
Fraction effective concernée par l’appoint - Faux:
Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012):
Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint:
Hystérésis du système de régulation d'appoint - ∆θ_appoint:	K
Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint:	mm
Numéro de la zone du ballon qui contient l'appoint (Z_appoint):
Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap):
Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020):

TECHNIQUE

Données Techniques du SET

Puissance frigorifique nominale à 35°C Ext / à 27°C int:	6.70 kW kW
Puissance frigorifique maximale à 35°C Ext / à 27°C int:	8.00 kW kW
Puissance nominale absorbée en mode froid à 35°C Ext / à 27°C int:	2.25 kW kW
Puissance maximale absorbée en mode froid à 35°C Ext / à 27°C Int:	2.85 kW kW
Puissance calorifique nominale à +7°C Ext / à 20°C int:	7.70 kW kW
Puissance calorifique de la pompe à chaleur à -7/ 20°C:	kW
Puissance calorifique maximale:	kW
Puissance calorifique maximale à +7°C Ext / à 20°C int:	kW
Puissance nominale absorbée en mode chaud à + 7°C / à 20°C int:	kW
Puissance absorbée par la pompe à chaleur à -7/ 20°C:	kW
Puissance maximale absorbée en mode chaud à + 7°C / à 20°C int:	kW
Température d’arrêt de la PAC:	°C
Tension d'alimentation et fréquence UE:	230 V~ 50 Hz

Données RE2020 en mode principal

Puissance calorifique nominal (ligne numérisée):
Puissance absorbée à Pmax en mode principal (ligne numérisée):
COP à Pmax en mode principal (ligne numérisée):
Puissance calorifique à Pmax en mode principal (ligne numérisée):

Données RE2020 en mode réversible

Puissance absorbée à Pmax en mode réversible (ligne numérisée):
EER à Pmax en mode réversible (ligne numérisée):
Puissance frigorifique à Pmax en mode réversible (ligne numérisée):

Données RE2020 : Double service

Puissance absorbée à Pmax en mode ECS (ligne numérisée):
COP à Pmax en mode ECS (ligne numérisée):
Puissance calorifique à Pmax en mode ECS (ligne numérisée):

Directive ErP : Données EPREL

Poids équivalent en tonne CO2:

0.880 teq CO2

CERTIFICATIONS

Certifications du SET

Statut des valeurs de performances énergétiques à pleine charge (EN14511):
Organisme(s) certificateur(s) (essais pleine charge):	Eurovent Certita Certification
N° des certificats (essais pleine charge):	18.06.007
Laboratoire d'essai accrédité (essais pleine charge):	Eurovent Certita Certification
N° accréditation du laboratoire d'essai (essais pleine charge):
N° PV essai (essai pleine charge):
PPR (Product Performance Ratings) ou PV essai (essais pleine charge) (URL):
Statut des valeurs de performances énergétiques à charge partielle (EN14825):
Organisme certificateur (si performances certifiées):
N° de certificat (si performances certifiées):
Laboratoire d'essai accrédité (si performances seulement justifié):
N° accréditation du laboratoire d'essai (essais charge partielle):
N° PV essai (si performances seulement justifié):
PPR (Product Performance Ratings) ou PV essai (essais charge partielle) (URL):
Statut des valeurs de performance accoustique:	Certifié
Organisme certificateur (essais acoustiques):	Eurovent Certita Certification
N° de certificat (essais acoustiques):
Laboratoire d'essai accrédité (essais acoustique):
N° accréditation du laboratoire d'essai (essais acoustiques):
PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL):

ERP - ECO-CONCEPTION

Directive ErP : Profil

* Type de produit:	Non concerné
* Type de PAC:	Valeur non fournie par le fabricant.
Classe du régulateur:
Classe du régulateur (PDF):	Sélectionner un fichier

Directive ErP : Documentation technique

Document 1 : Langage:
Document 1 : Fichier:	Sélectionner un fichier
Document 1 : Type de document:
Document 2 : Langage:
Document 2 : Fichier:	Sélectionner un fichier
Document 2 : Type de document:
Document 3 : Langage:
Document 3 : Fichier:	Sélectionner un fichier
Document 3 : Type de document:
Document 4 : Langage:
Document 4 : Fichier:	Sélectionner un fichier
Document 4 : Type de document:
Document 5 : Langage:
Document 5 : Fichier:	Sélectionner un fichier
Document 5 : Type de document:
Document 6 : Langage:
Document 6 : Fichier:	Sélectionner un fichier
Document 6 : Type de document:
Document 7 : Langage:
Document 7 : Fichier:	Sélectionner un fichier
Document 7 : Type de document:

Directive ErP : Données EPREL

Nom de l'unité intérieure (1):
Nom de l'unité intérieure (2):
Nom de l'unité extérieure:
Fonction:	REVERSIBLE
Niveau de puissance acoustique de l'unité intérieure (rafraîchissement):	dB
Niveau de puissance acoustique de l'unité extérieure (rafraîchissement):	dB
Niveau de puissance acoustique de l'unité intérieure (chauffage):	dB
Niveau de puissance acoustique de l'unité extérieure (chauffage):	dB
Pouvoir de réchauffement planétaire (GWP):	675
Type de réfrigérant:	R-32
EU ECO LABEL:	Non Oui
N° EU ECO LABEL:
Efficacité saisonnière (SEER):	6.2
* Efficacité énergétique saisonnière (ηs):	Valeur non fournie par le fabricant. %
Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes):	A++
Consommation annuelle d'électricité (Qce):	378 kWh/an kWh/an
Charge frigorifique nominale (Pdesignc):	6.7 kW kW
* Coefficient de performance saisonnier (conditions climatiques moyennes) (SCOP):	Valeur non fournie par le fabricant.
Coefficient de performance saisonnier (conditions climatiques plus chaudes) (SCOP):
Coefficient de performance saisonnier (conditions climatiques plus froides) (SCOP):
Classe d'efficacité énergétique (conditions climatiques moyennes) en mode chaud:
Classe d'efficacité énergétique (conditions climatiques plus chaudes) en mode chaud:
Classe d'efficacité énergétique (conditions climatiques plus froides) en mode chaud:
Consommation annuelle d'électricité (conditions climatiques moyennes) en mode chaud QHE:	kWh/an
Consommation annuelle d'électricité (conditions climatiques plus chaudes) en mode chaud QHE:	kWh/an
Consommation annuelle d'électricité (conditions climatiques plus froides) en mode chaud QHE:	kWh/an
* Charge calorifique nominale (conditions climatiques moyennes) (Pdesignh):	Valeur non fournie par le fabricant. kW
Charge calorifique nominale (conditions climatiques plus chaudes) (Pdesignh):	kW
Charge calorifique nominale (conditions climatiques plus froides) (Pdesignh):	kW
Puissance déclarée (conditions climatiques moyennes):	kW
Puissance déclarée (conditions climatiques plus chaudes):	kW
Puissance déclarée (conditions climatiques plus froides):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques moyennes):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus chaudes):	kW
Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus froides):	kW

ERP Dispositif de chauffage d'appoint

Puissance thermique nominale (Psup):	kW
Type d'énergie utilisée:	Electrique

Données ERP du SET

* Fiche Produit ErP (PDF):	Valeur non fournie par le fabricant. Valeur non fournie par le fabricant. Sélectionner un fichier
* Fiche Produit ErP (URL):	Valeur non fournie par le fabricant.
* Etiquette énergétique ErP (PDF):	Valeur non fournie par le fabricant. Valeur non fournie par le fabricant. Sélectionner un fichier
* Etiquette énergétique ErP (URL):	https://ecodesign.toshiba-airconditioning.eu/fr/energy-efficiency-lot10/petit-tertiaire
Coordonnées de contact:

CEE

Fiche CEE applicable (URL):
Fiche CEE applicable (PDF):	Sélectionner un fichier
Éligible CEE:	Non Oui

MEDIAS

Photo Carousel

Photo principale du produit:	Sélectionner une image
Photo 1 Produit (technique):	Sélectionner une image
Photo 2 Produit (détourée):	Sélectionner une image
Photo 3 Produit (ambiance):	Sélectionner une image

Médias

Vidéo principale:
Vidéo commerciale:
Vidéo technique:
Autre vidéo:

Documents

Notice d'installation (PDF):	Sélectionner un fichier
Notice d'installation (URL):	https://espacepro.toshiba-confort.fr/documentation/?type%5B%5D=IM&page-nb=1
Notice d'utilisation (PDF):	Sélectionner un fichier
Notice d'utilisation (URL):	https://espacepro.toshiba-confort.fr/documentation/?type%5B%5D=OM&page-nb=1
Notice de maintenance et dépannage (PDF):	Sélectionner un fichier
Notice de maintenance et dépannage (URL):	https://espacepro.toshiba-confort.fr/documentation/

PEP

Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.

BIM

BIM du SET

Lien URL vers l'objet BIM:

https://espacepro.toshiba-confort.fr/documentation/?type%5B%5D=fichier_bim&page-nb=1

CEE

CEE : Informations générales

Catégorie:
Type de produit:
Date début certification:
Date fin Certification:
Documentation technique:	Sélectionner un fichier
Documentation commerciale:	Sélectionner un fichier
Certificat (PDF):	Sélectionner un fichier

Gamme Mural KRSP R32

Code de la gamme:	RAV_KRSP_R32
Nom de la gamme:	Mural KRSP R32
Marque commerciale:	TOSHIBA
Date de mise à jour:	2024-12-18
Descriptif long:	Gamme KRTP. Unité murale froid seul compatible avec fluide R32 et connectable avec les groupes DI mono, en configuration monosplit . Trois tailles.
Type de PAC:	Air/Air monosplit
Plage de puissance frigorifique de la gamme:	5,0 - 8,0 kW kW
Refroidissement passif:	Non
Compresseur:	Mono compresseur
Type de compresseur:	Rotatif
Régulation de puissance:	Inverter
Fluide frigorigène:	R32
Photo principale de la gamme:
Photo 1 Gamme Commerciale (technique):

Marque TOSHIBA

Nom de la marque commerciale:	TOSHIBA
Site internet:	espacepro.toshiba-confort.fr
Adresse 1:	Rue Aimé Cotton, Parc Technoland, 2 allée Toscane
Code postal:	69800
Ville:	Saint Priest
Pays:	France
Fax:	0427868964
Téléphone:	0810723723

Nom	Renseignés	Taux de remplissage	Total
Champs
Champs obligatoires
Images
Documents
Vidéos
Liens
Revenir sur la fiche Enregistrer

Marque commerciale:	TOSHIBA
Domaine:	Pompe à chaleur (PAC)
Famille:	Air/Air monosplit - set - PAC AIR/AIR
Gamme:	Mural KRSP R32
Nom du produit:	Groupe R32 DI série 1 de 6,7 kW + Mural KRSP
Code Article:	RAV-GM801ATP-E/RAV-HM801KRSP-E
Date de mise à jour:	18/12/2024

Données commerciales et techniques

Directive ErP : Données EPREL

DONNEES DE BASE

Données de base du SET

PEP

DONNÉES RE2020

Mode de fonctionnement

Données RE2020 en mode principal

Données RE2020 en mode réversible

Données RE2020 : Double service

Données RE2020 : Ballon ECS

Données RE2020 : Dispositif d'appoint

TECHNIQUE

Données Techniques du SET

Données RE2020 en mode principal

Données RE2020 en mode réversible

Données RE2020 : Double service

Certifications du SET

Directive ErP : Données EPREL

PEP : Pompe à chaleur

CERTIFICATIONS

Certifications du SET

ERP - ECO-CONCEPTION

Directive ErP : Profil

Directive ErP : Documentation technique

Directive ErP : Données EPREL

ERP Dispositif de chauffage d'appoint

Données ERP du SET

CEE

MEDIAS

Photo Carousel

Médias

Documents

PEP

PEP

BIM

BIM du SET

CEE

CEE : Informations générales

Gamme Mural KRSP R32

Gamme Mural KRSP R32

Marque TOSHIBA

Marque TOSHIBA

Mode édition
