- Nom du produit: AQUAREA T-CAP Hydraulique AIO Série M 120L - Modèle 9kW - 400 V
- Code Article: WH-ADC0316M9E81 + WH-WXG09ME8
- Code EAN: 5025232986156 + 4010869415552
- 02/10/2026 - 11:00

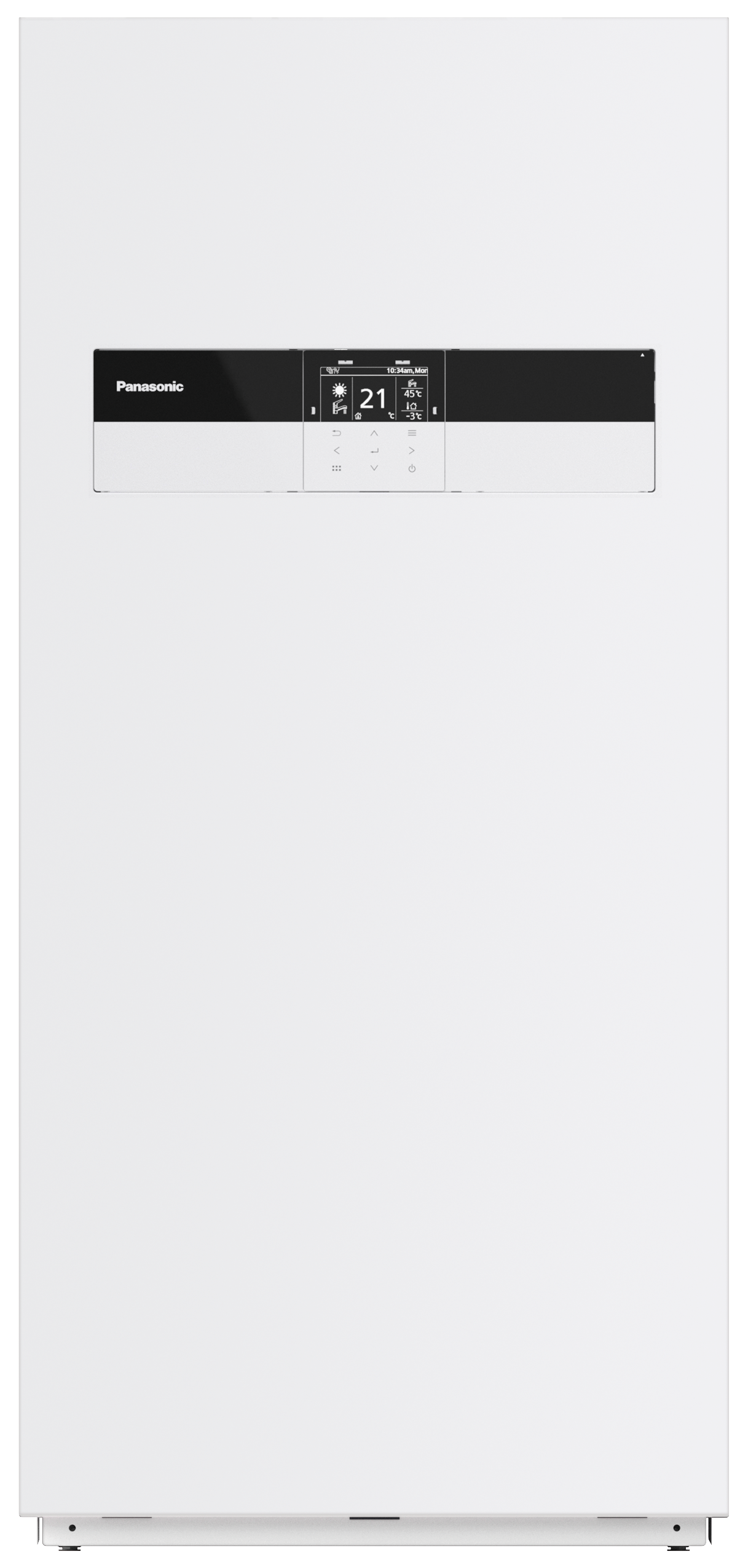

AQUAREA T-CAP Hydraulique AIO Série M 120L - Modèle 9kW - 400 V
| Marque commerciale: | PANASONIC |
| Domaine: | Pompe à chaleur (PAC) |
| Famille: | Monobloc hydrosplit - PAC AIR/EAU |
| Gamme: | Aquarea T-CAP Hydraulique All in One série M |
| Nom du produit: | AQUAREA T-CAP Hydraulique AIO Série M 120L - Modèle 9kW - 400 V |
| Code Article: | WH-ADC0316M9E81 + WH-WXG09ME8 |
| Code EAN: | 5025232986156 + 4010869415552 |
| Date de mise à jour: | 26/06/2025 |
DONNEES DE BASE
Données de base du SET
| Nom de la gamme: |
Aquarea T-CAP Hydraulique All in One série M
|
| Code de la gamme parente: |
AQUAREA T-CAP HYDRAULIQUE ALL IN ONE SÉRIE M
|
| Nom du produit: |
AQUAREA T-CAP Hydraulique AIO Série M 120L - Modèle 9kW - 400 V
|
| Nom du SET (spécifique EDIBATEC): |
AQUAREA T-CAP Hydraulique AIO Série M 120L - Modèle 9kW - 400 V
|
| Code article unité intérieure 1: |
WH-ADC0316M9E81
|
| Code article unité intérieure 2: |
|
| Code article unité extérieure: |
WH-WXG09ME8
|
| Code EAN: |
5025232986156 + 4010869415552
|
| Domaines d'installation: |
Produit convenant au neuf et à la rénovation en individuel
|
| Désignation longue: |
|
| Date de mise à jour: |
2025-06-26
|
| Lien vers la fiche produit Technique UNICLIMA: |
DONNÉES RE2020
Mode de fonctionnement
| * Mode de fonctionnement: |
Triple service (Chaud + froid + ECS)
|
| * Type de machine en mode chauffage: |
Air/Eau
|
| * Type de machine en mode froid ou réversible: |
Air/Eau
|
| * Type de machine en mode ballon thermodynamique: |
Air extérieur/Eau
|
| * Type de machine en mode double service: |
Air extérieur/Eau
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Certifiées
|
| * Nombre de températures aval en mode Principal Chauffage: |
3
|
| * Nombre de températures amont en mode Principal Chauffage: |
2
|
| * COP (ligne numérisée): |
0 0 0 0 0;0 4,1 0 5,23 0;0 3,44 0 4,24 0;0 2,77 0 3,24 0;0 0 0 0 0
|
| * Puissance absorbée en mode de base (ligne numérisée): |
0 0 0 0 0;0 2,23 0 1,72 0;0 2,75 0 2,25 0;0 3,26 0 2,78 0;0 0 0 0 0
|
| * Statut des valeurs (ligne numérisée): |
0 0 0 0 0;0 1 0 1 0;0 1 0 1 0;0 1 0 1 0;0 0 0 0 0
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Pas de limite
|
| * Température maximale aval en mode Principal Chauffage: |
75.00 °C
°C
|
| * Température minimale amont en mode Principal Chauffage: |
-28.00
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Par défaut
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Mode continu
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Par défaut
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Certifié
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
0.00640
|
| * Présence d'un appoint en mode principal: |
Non
|
| Si appoint : énergie de l'appoint: |
|
| Si appoint : puissance de l'appoint électrique: |
kW
|
| Système Hybride: |
Non
|
| * Fluide frigorigène Type 1: |
R290
|
| * Charge frigorifique 1: |
1.78 kg
kg
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
1.72 kW
kW
|
| * COP en mode principal Chauffage (au point pivot): |
5.23
|
Données RE2020 en mode réversible
| * Valeurs de performances en mode réversible: |
Certifiées
|
| * Nombre de températures aval en mode froid ou réversible: |
1
|
| * Nombre de températures amont en mode froid ou réversible: |
1
|
| * EER en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 3,61 0;0 0 0 0 0;0 0 0 5,26 0;0 0 0 0 0
|
| * Puissances absorbées en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 2,49 0;0 0 0 0 0;0 0 0 1,71 0;0 0 0 0 0
|
| * Statut des valeurs en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 1 0;0 0 0 0 0
|
| * Limites sur la température des sources en mode froid ou réversible: |
Sur l'une ou l'autre des températures de source
|
| * Température maximale amont en mode froid ou réversible: |
43 °C
°C
|
| * Température minimale aval en mode froid ou réversible: |
5 °C
°C
|
| * Fonctionnement à charge réelle en mode froid ou réversible: |
Par défaut
|
| * Fonctionnement du compresseur en mode froid ou réversible: |
Mode continu
|
| * Statut des données en mode continu en mode froid ou réversible: |
Par défaut
|
| * Taux minimal en fonctionnement continu en mode réversible (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Correction de la performance en fonction de la charge (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part électrique des auxiliaires en mode réversible: |
Certifié
|
| * Part puissance électrique des auxiliaires en mode réversible (taux de veille): |
0.00440
|
| * Puissance absorbée en mode froid ou réversible (au point pivot): |
2.49 kW
kW
|
| * EER en mode froid ou réversible (au point pivot): |
3.61
|
Données RE2020 : Double service
| Valeurs des performances en mode ECS double service: |
Certifiées
|
| Nombre de températures aval en double service: |
1
|
| Nombre de températures amont en double service: |
1
|
| COP en mode ECS double service (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 3,66 0 0;0 0 0 0 0;0 0 0 0 0
|
| Puissance absorbée en mode ECS double service (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 1,22 0 0;0 0 0 0 0;0 0 0 0 0
|
| Statut des données en mode ECS double service (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 1 0 0;0 0 0 0 0;0 0 0 0 0
|
| Limite sur la température des sources en double service: |
Pas de limite
|
| Température maximale aval en double service: |
75 °C
°C
|
| Température minimale amont en double service: |
-28 °C
°C
|
| * Puissance absorbée en mode ECS double service (au point pivot): |
1.22
|
| * COP pivot en mode ECS double service: |
3.66
|
Données RE2020 : Ballon ECS
| * Présence d'un ballon: |
Oui
|
| * Volume total en eau du ballon (Vtot): |
120.00 l
l
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Certifié
|
| * Coefficient de pertes thermiques - (UA)S: |
4.42 W/K
W/K
|
| * Type de ballon (orientation): |
Vertical
|
| * Température maximale du ballon (θ_max): |
90 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Nuit
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Déclaré
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
2 K
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
0.00
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 1
|
| * Présence d'un appoint en mode ECS: |
Non
|
| * Type d'appoint: |
Valeur non fournie par le fabricant.
|
| Température Eau chaude de référence TétaWH (Cycle 1): |
53.00 °C
°C
|
| Durée de mise en température (Cycle 1) - th: |
0:56 Heure : minute
Heure : minute
|
| Puissance de réserve de l'étape B: |
44 W
W
|
| Cycle de puisage: |
Cycle L
|
| COP du cycle: |
3.10
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Nuit
|
Données RE2020 : Dispositif d'appoint
| Si appoint : type de saisie de la fraction concernée: |
|
| Fraction effective concernée par l’appoint - Faux: |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
|
TECHNIQUE
Données Techniques du SET
| Catégorie du générateur: |
PAC à compression
|
| Commentaires sur la réversibilité: |
|
| Application 22-25 °C: |
Oui
|
| Application 30-35 °C (Basse température): |
Oui
|
| Application 40-45 °C (Température Intermédiaire): |
Oui
|
| Application 47-55 °C (Moyenne Température): |
Oui
|
| Application 55-65 °C (Haute Température): |
Oui
|
| Température maxi aval: |
75 °C
°C
|
| Température mini amont: |
-28 °C
°C
|
| Fluide frigorigéne Type 2: |
|
| Charge frigorifique 2: |
kg
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Vitesse variable à pression variable
|
| Puissance électrique du circulateur à Pn: |
37.00 W
W
|
| Puissance moyenne du circulateur (Pcir_ch): |
W
|
| Puissance électrique du circulateur à Pmin: |
W
|
| Débit minimal (Q2nd_résid): |
|
| Informations sur le circulateur: |
|
| Puissance calorifique nominal (ligne numérisée): |
|
| Statut des valeurs de performances énergétiques: |
|
| Plage de températures d'utilisation de la PAC: |
|
| Mode de régulation du produit PAC: |
|
| Deq par défaut: |
0.5 min
min
|
| Puissance calorifique déclarée par la fabricant: |
kW
|
| Puissance absorbée déclarée par le fabricant: |
kW
|
| COP de la valeur pivot déclarée par le fabricant: |
|
| Puissance absorbée par la pompe à chaleur à +7/ 35°C: |
kW
|
| Puissance absorbée par la pompe à chaleur à -7/ 35°C: |
kW
|
| Puissance calorifique de la pompe à chaleur à +7/ 35°C: |
kW
|
| Puissance calorifique de la pompe à chaleur à -7/ 35°C: |
kW
|
| Température d’arrêt de la PAC: |
°C
|
| Tension d'alimentation et fréquence UE: |
|
| Puissance appoint max: |
kW
|
Données RE2020 en mode principal
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
Données RE2020 en mode réversible
| Puissance absorbée à Pmax en mode réversible (ligne numérisée): |
|
| EER à Pmax en mode réversible (ligne numérisée): |
|
| Puissance frigorifique à Pmax en mode réversible (ligne numérisée): |
|
Données RE2020 : Double service
| Puissance absorbée à Pmax en mode ECS (ligne numérisée): |
|
| COP à Pmax en mode ECS (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode ECS (ligne numérisée): |
|
PEP : Pompe à chaleur
| Masse totale hors emballage: |
kg
|
| Consommation totale d'énergie - Ctot: |
|
CERTIFICATIONS
Certifications du SET
| Certification du produit PAC: |
Oui
|
| N° de certificat (si performances certifiées): |
011-1W0850
|
| Certificat (PDF) (si performances certifiées): | |
| Certificat (URL) (si performances certifiées): |
https://catalogueuniclima.fr/public/frontend/media/351132/view
|
| Organisme certificateur (si performances certifiées): |
HeatPumps Keymark
|
| Autre organisme certificateur (si performances certifiées): |
|
| Laboratoire d'essai accrédité (si performances seulement justifié): |
|
| N° PV essai (si performances seulement justifié): |
|
ERP - ECO-CONCEPTION
Directive ErP : Profil
| * Type de produit: |
Moyenne température
|
| * Type de PAC: |
Air/Eau
|
| Classe du régulateur: |
VI
|
| Classe du régulateur (PDF): |
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : application à moyenne température
| Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes): |
A++
|
| * Puissance thermique nominale (application à moyenne température, conditions climatiques moyennes) (Prated): |
9 kW
kW
|
| Puissance thermique nominale (application à moyenne température, conditions climatiques plus froides) (Prated): |
kW
|
| Puissance thermique nominale (application à moyenne température, conditions climatiques plus chaudes) (Prated): |
kW
|
| * Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques moyennes) (ηs): |
137 %
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques plus froides) (ηs): |
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application à moyenne température, conditions climatiques plus chaudes) (ηs): |
%
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques moyennes, kWh) (QHe): |
kWh
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques moyennes, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques plus froides, kWh) (QHe): |
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à moyenne température, conditions climatiques plus chaudes, kWh) (QHe): |
kWh
|
| Consommation de combustible annuelle (application à moyenne température, conditions climatiques plus chaudes, GJ) (AFC): |
GJ
|
| * Coefficient de performance saisonnier (scop55): |
3.50
|
Directive ErP : application à basse température
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
197 %
%
|
| * Consommation annuelle d'énergie (kWh) (QHE): |
3721 kWh
kWh
|
| * Consommation annuelle de combustible (GJ) (AFC) (application basse température, conditions climatiques moyennes): |
Valeur non fournie par le fabricant.
GJ
|
| * Niveau de puissance acoustique (à l’intérieur) (Lwa): |
35 dB
dB
|
| * Niveau de puissance acoustique (à l'extérieur) (Lwa): |
52
|
| Puissance thermique nominale (application à basse température, conditions climatiques moyennes) (Prated): |
kW
|
| Puissance thermique nominale (application à basse température, conditions climatiques plus froides) (Prated): |
kW
|
| Puissance thermique nominale (application à basse température, conditions climatiques plus chaudes) (Prated): |
kW
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application basse température, conditions climatiques plus froides) (ηs): |
%
|
| Efficacité énergétique saisonnière pour le chauffage des locaux (application basse température, conditions climatiques plus chaudes) (ηs): |
%
|
| Consommation d'énergie annuelle (application à basse température, conditions climatiques plus froides, kWh) (QHE): |
kWh
|
| Consommation de combustible annuelle (application à basse température, conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation d'énergie annuelle (application à basse température, conditions climatiques plus chaudes, kWh) (QHE): |
kWh
|
| * Classe d'efficacité énergétique (application à basse température, conditions climatiques moyennes): |
A+++
|
| * Coefficient de performance saisonnier (scop35): |
5.00
|
Directive ErP : ECS
| * Profil de soutirage déclaré: |
L
|
| Classe d’efficacité saisonnière en ECS (conditions climatiques moyennes): |
A+
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
125 %
%
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus froides) (ηwh): |
%
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus chaudes) (ηwh): |
%
|
| Fonctionnement en heures creuses: |
Non
|
| Consommation annuelle d'énergie en ECS (conditions climatiques moyennes) (kWh) (AEC): |
831 kWh
kWh
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus froides, kWh) (AEC): |
kWh
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus chaudes, kWh) (AEC): |
kWh
|
| Consommation annuelle de combustible en ECS (GJ) (AFC): |
GJ
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus chaudes, GJ) (AFC): |
GJ
|
Documents et contact
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): | |
| * Fiche Produit ErP (URL): |
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): | |
| Éligible CEE: |
Oui
|
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): | |
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): | |
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
BIM
| Lien URL vers l'objet BIM: |
|
CEE
CEE : Informations générales
| Catégorie: |
Chauffage et régulation
|
| Type de produit: |
Pompe à chaleur Air/Eau, Eau/Eau ou Sol/Eau
|
| Date début certification: |
2024-07-22
|
| Date fin Certification: |
2034-07-31
|
| Documentation technique: | |
| Documentation commerciale: | |
| Certificat (PDF): |
Gamme Aquarea T-CAP Hydraulique All in One série M
Gamme Aquarea T-CAP Hydraulique All in One série M
| Code de la gamme: |
AQUAREA T-CAP HYDRAULIQUE ALL IN ONE SÉRIE M
|
| Nom de la gamme: |
Aquarea T-CAP Hydraulique All in One série M
|
| Marque commerciale: |
PANASONIC
|
| Date de mise sur le marché: |
2024-12-01
|
| Date de mise à jour: |
2025-06-18
|
| Descriptif long: |
Pompe à chaleur air-eau haute température au R290 avec un concept modulaire. Maintien de la capacité constante jusqu\\\'à -20°C. Départ d\\\'eau de 75°C jusqu\\\'à -15°C extérieur. Fonctionnement du compresseur jusqu\\\'à -28°C extérieur.
|
| Type de PAC: |
Air/Eau avec kit hydraulique
|
| Source froide: |
Aérothermique
|
| Puissance utile maximale de la gamme: |
16.00 kW
|
| Puissance utile minimale de la gamme: |
9.00 kW
|
| Gainable: |
non gainable
|
| Réversible: |
avec ballon ECS intégré
|
| Production ECS: |
Série
|
| Compresseur: |
Mono compresseur
|
| Nombre de compresseurs: |
1
|
| Type de compresseur: |
Scroll
|
| Régulation de puissance: |
Inverter
|
| Pompe/circulateur source froide: |
Vitesse variable
|
| Échangeur eau (source froide) à plaques: |
Oui
|
| Ventilateur source chaude: |
Vitesse variable
|
| Détendeur: |
Électronique
|
| Fluide frigorigène: |
R290
|
| Photo principale du produit: |
 |
| Photo 1 Produit (technique): |
 |
| Photo 2 Produit (détourée): |
 |
| Photo 3 Produit (ambiance): |
 |
| Photo principale de la gamme: |
 |
| Photo 1 Gamme Commerciale (technique): |
|
| Photo 2 Gamme Commerciale (détourée): |
|
| Photo 3 Gamme Commerciale (ambiance): |
|
| Brochure commerciale ou argumentaires commerciaux (PDF): | |
| Brochure commerciale ou argumentaires commerciaux (URL): |
Marque PANASONIC
Marque PANASONIC
| Nom de la marque commerciale: |
PANASONIC
|
| Site internet: | |
| Adresse 1: |
Arboretum - Bâtiment Cèdre - 1 Place des Papeteries
|
| Code postal: |
92000
|
| Ville: |
Nanterre
|
| Pays: |
France
|
| Téléphone: |
0170489173
|
