- Nom du produit: CAISSON MODULVENT AUTO
- Code Article: 304.0007
- Code EAN: 3760337765146
- 02/10/2026 - 02:30
CAISSON MODULVENT AUTO
| Marque commerciale: | VMI |
| Domaine: | Ventilation |
| Famille: | Simple Flux Individuel |
| Gamme: | MODULVENT AUTO |
| Nom du produit: | CAISSON MODULVENT AUTO |
| Code Article: | 304.0007 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3760337765146 |
| Désignation longue: | La Modulvent Auto est la VMC simple-flux autoréglable la plus modulable de sa catégorie. Conçu pour renouveler l'air des logements jusqu'à 4 sanitaires, son caisson compact passe partout en combles, faux-plafond ou local étroit. Ses 7 piquages Ø125 mm convertibles en Ø80 mm assurent une pose ultra-flexible. |
| Date de mise à jour: | 27/03/2026 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
|
| EPREL : ID: |
|
Caractéristiques techniques
| Tension d'alimentation: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
MODULVENT AUTO
|
| * Nom du produit: |
CAISSON MODULVENT AUTO
|
| Code EAN: |
3760337765146
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
Produit destiné uniquement à la rénovation en individuel
|
| Désignation longue: |
La Modulvent Auto est la VMC simple-flux
autoréglable la plus modulable de sa catégorie.

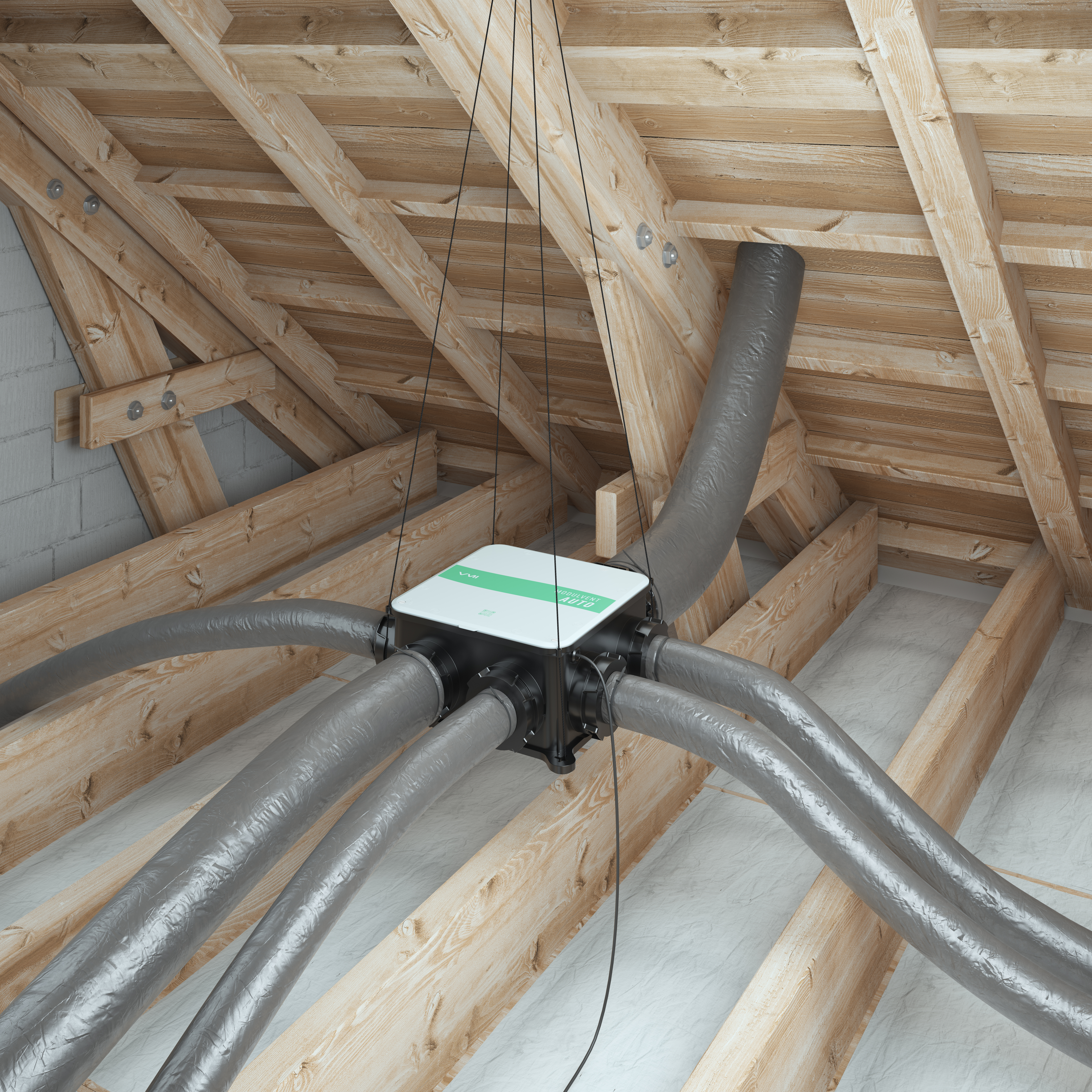

Conçu pour renouveler l'air des logements
jusqu'à 4 sanitaires, son caisson compact passe
partout en combles, faux-plafond ou local
étroit. Ses 7 piquages Ø125 mm convertibles
en Ø80 mm assurent une pose ultra-flexible.
|
| Arguments commerciaux (Texte): |
1/ Pose rapide et flexible grâce à son caisson compact et ses piquages modulables, 2/ Maintenance simplifiée avec sa platine moteur
détachable brevetée, 3/ Fonctionnement ultra-silencieux : inférieur à 15 dB(A)
à 2 m de la bouche cuisine en petite vitesse.
|
| * Code de la gamme parente: |
MODULVENT AUTO
|
| Date de mise sur le marché: |
2026-03-16
|
| Date de mise à jour: |
2026-03-27
|
| Type de secteur: |
Résidentiel
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
Non
|
TECHNIQUE
Caractéristiques techniques
| Hauteur: |
190 mm
mm
|
| Largeur: |
368 mm
mm
|
| Profondeur: |
368 mm
mm
|
| Nombre et diamètres de piquages: |
7 piquages Ø125 mm convertibles Ø80 mm
|
| Diamètre du piquage de rejet: |
160 mm
mm
|
| Poids: |
3.80 kg
kg
|
| Couleur: |
Caisson noir, capot blanc avec marquage vert
|
Caractéristiques motorisation
| Type de moteur: |
Courant alternatif
|
| Nombre de vitesses: |
2
|
| Alimentation électrique: |
230 V~ 50 Hz
|
| Puissance minimale: |
W
|
| Calibre de protection: |
2.00 A
A
|
| Protection IP: |
IPX2
|
Caractéristiques aérauliques
| Description du système (Groupe ou Kit) (URL): |
|
| Description du système (Groupe ou Kit) (Texte): |
Caisson Modulvent Auto équipé de 7 piquages Ø125 mm convertibles Ø80 mm + 1 piquage Ø160 mm pour le rejet, avec adaptateurs emboitables, étanches et compatibles multi-conduits.
|
| Débit max (Qmax): |
29.80 m3/h
m3/h
|
| Pression à Qmax: |
131 Pa
Pa
|
| Débit min (Qmin): |
m3/h
|
| Pression à Qmin: |
Pa
|
Caractéristiques acoustiques
| Puissance acoustique à la bouche cuisine: |
29.00 dB(A)
dB(A)
|
Caractéristiques normatives
| Domaine d'emploi: |
Du T1 au T7, jusqu'à 4 sanitaires
|
| Type de logement mini: |
T1 1 sanitaire
|
| Type de logement maxi: |
T7 4 sanitaires
|
| Certificat NF VMC (PDF): |
|
| Avis technique: |
Non
|
| Avis technique (Référence): |
Non
|
| Avis technique (PDF): |
Sélectionner un fichier
|
| Avis technique (URL): |
|
| Certification CSTBat (URL): |
|
Caractéristique RT liées à un projet
| Débit de base (Qvbase): |
|
| Débit de pointe (Qvpointe): |
|
| Débit VMC hygroréglable (Qvrepspec pour cdep = 1) = 1: |
|
| Somme des modules des entrées d'air (Smea): |
|
| Gestion de la ventilation: |
|
| Puissance électrique pondérée (Tableau PDF): |
|
| Puissance électrique pondérée (Tableau URL): |
|
Mise en oeuvre
| Spécifiés de raccordement des gaines: |
Gaines raccordables avec colliers de serrage et adhésif sur des adaptateurs emboitables.
|
Caractéristiques techniques
| * Description du caisson: |
Caisson Modulvent Auto livré avec 4 adaptateurs (1xØ160mm 1xØ125mm et 2xØ125/80mm), 3 régulateurs de débits (WC : 15 m³/h Ø80, SDB : 30 m³/h Ø80 et Cuisine : Ø125), 4 bouchons Ø125 et une cordelette de suspension.
|
| Type de ventilateur en caisson: |
Caisson d'extraction simple flux
|
| Si autre type de ventilateur en caisson: |
|
| Type: |
Autoréglable
|
| Si autre type: |
|
| Si hygroréglable: |
|
| Destination(s): |
|
| Si autre destination: |
|
| Domaine d'emploi (en maison individuelle): |
|
| Montage: |
|
| Nombre de piquages sanitaires (en maison individuelle): |
6.00
|
| Diamètre du piquage sanitaire (en maison individuelle): |
80.00
|
| Refoulement: |
latéral
|
| Diamètre de piquage de refoulement: |
160.000 mm
mm
|
| Pilotage du débit: |
fixe
|
| Avis technique (PDF): |
Sélectionner un fichier
|
| Numéro ATEC: |
|
| Type de certification: |
|
| Aspiration: |
latérale
|
| Installation: |
Intérieure
|
| Diamètre de piquage cuisine (maison individuelle): |
125.000 mm
mm
|
| Mode de transmission: |
direct
|
| Nombre de vitesses du ventilateur: |
2.0
|
| Ventilateur à vitesse variable: |
Non
|
| Matière du caisson: |
matière plastique
|
| Si autre matière: |
|
| Caisson isolé: |
Non
|
| Si isolé: |
|
| Épaisseur de l'isolation: |
mm
|
| Résistance au feu: |
|
| Procès verbal résistance au feu n°: |
|
| Laboratoire d'essai de la résistance au feu: |
|
| Date du PV de la résistance au feu: |
|
| Niveau de puissance acoustique en petite vitesse de la bouche cuisine (en maison individuelle): |
dB(A)
|
| Calibrage protection: |
2.00 A
A
|
| Intensité maximale: |
|
| Fréquence: |
50hz
|
| Raccordement électrique: |
bornier
|
| Section d'alimentation: |
1.50 mm²
mm²
|
| Alimentation classe II: |
Non
|
CERTIFICATIONS
Caractéristiques normatives
| Certification NF VMC: |
Non
|
| N° Certificat NF VMC: |
|
| Certificat NF-VMC (URL): |
|
| Certification CSTBat: |
Non
|
| Certification CSTBat (PDF): |
|
LOGISTIQUE
Caractéristiques logistiques
| Longueur du colisage: |
420 mm
mm
|
| Hauteur du colisage: |
365 mm
mm
|
| Profondeur du conditionnement: |
420.0 mm
mm
|
| Poids brut du colisage: |
4.61 kg
kg
|
| Nature du colisage: |
Carton
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
MVENT030000
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
Caractéristiques normatives
| Eligibilité Certificat d'Economie d'Energie: |
Non
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Fiche CEE applicable (URL): |
|
Directive ErP : Données EPREL
| Consommation d'énergie spécifique (conditions climatiques moyennes) (SEC): |
-12.8 kWh(m²/an)
kWh(m²/an)
|
| Consommation d'énergie spécifique (conditions climatiques plus froides) (SEC): |
-29.2 kWh(m²/an)
kWh(m²/an)
|
| Consommation d'énergie spécifique (conditions climatiques plus chaudes) (SEC): |
-3.4 kWh(m²/an)
kWh(m²/an)
|
| Classe de SEC (conditions climatiques moyennes): |
|
| Classe de SEC (conditions climatiques plus froides): |
|
| Classe de SEC (conditions climatiques plus chaudes): |
|
| Consommation d’électricité annuelle (CEA): |
1.7 kWh électricité/an
kWh électricité/an
|
| Type de motorisation installée ou prévue: |
à plusieurs vitesses
|
| Débit maximal: |
249 m3/h
m3/h
|
| Puissance électrique absorbée: |
29.8 W
W
|
| Niveau de puissance acoustique - Lwa: |
46 dB
dB
|
| Débit de référence: |
0.05 m3/s
m3/s
|
| Différence de pression de référence: |
131 Pa
Pa
|
| SPI: |
0.14 W/(m3/h)
W/(m3/h)
|
| Typologie de régulation et facteur de régulation: |
Régulation manuelle (pas de VM)
|
| Position de l'alarme visuelle du filtre: |
|
| Description de l'alarme visuelle du filtre: |
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa et – 20 Pa: |
%
|
| Économie annuelle de chauffage (conditions climatiques moyennes, EAC): |
17.2 kWh énergie primaire/an
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus froides, EAC): |
33.6 kWh énergie primaire/an
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus chaudes, EAC): |
7.8 kWh énergie primaire/an
kWh énergie primaire/an
|
| L'étanchéité à l'air intérieur/extérieur: |
m3/h
|
| Unité canalisée: |
Oui
|
| Instructions de pré-assemblage/démontage (URL): |
|
| Instructions en vue de l'installation de grilles d'insufflation/extraction réglementées dans la façade pour l'insufflation/l'extraction d'air naturelles: |
|
| Taux de fuites externes: |
4.6 %
%
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
FR
|
| Document 1 : Fichier: | |
| Document 1 : Type de document: |
Description générale
|
| Document 2 : Langage: |
FR
|
| Document 2 : Fichier: | |
| Document 2 : Type de document: |
Précautions spécifiques
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
ERP URV
| Consommation énergétique spécifique SEC climat froid: |
-12.80 kWh(m²/an)
kWh(m²/an)
|
| Consommation énergétique spécifique SEC climat moyen: |
-29.20 kWh(m²/an)
kWh(m²/an)
|
| Consommation d’énergie spécifique SEC climat chaud: |
-3.40 kWh(m²/an)
kWh(m²/an)
|
| Consommation d'électricité annuelle: |
1.70 kWh électricité/an
kWh électricité/an
|
| Economie annuelle de chauffage EAC (Climat froid): |
33.60 kWh énergie primaire/an
kWh énergie primaire/an
|
| Classe énergétique: |
N/A
|
| Typologie déclarée: |
Unité de ventilation résidentielle
|
| Type de flux: |
Simple flux
|
| Type de motorisation installée ou prévue: |
|
| Type de système de récupération de chaleur: |
|
| Rendement thermique de récupération de chaleur: |
%
|
| Débit maximal: |
249.00 m3/h
m3/h
|
| Puissance électrique absorbée au débit maximal: |
29 W
W
|
| Niveau de puissance acoustique (LwA): |
46 dB(A)
dB(A)
|
| Débit de référence: |
0.05 m3/s
m3/s
|
| Différence de pression de référence: |
131.0 Pa
Pa
|
| SPI Consommation électrique du moteur: |
0.1400 kWh/an
kWh/an
|
| Facteur de régulation: |
1.00 %
%
|
| Typologie de contrôle: |
UVR
|
| Taux de fuites internes maximales déclaré pour DF ou R en dépression: |
%
|
| Taux de fuites internes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de fuites externes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de mélange des unités double flux décentralisées: |
%
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa pour Unités décentralisées uniquement: |
|
| Sensibilité du flux d'air aux variations de pression à - 20 Pa pour Unités décentralisées uniquement: |
|
| Étanchéité à l'air intérieur/Extérieur pour Unités décentralisées uniquement: |
m3/h
|
| Position de l'alarme visuelle: |
|
| Description de l'alarme visuelle: |
|
| Instructions d'installation des entrées d'air neuf (Texte): |
|
| Instructions d'installation des entrées d'air neuf (PDF): | |
| Instructions d'installation des entrées d'air neuf (URL): |
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (PDF): |
Sélectionner un fichier
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (URL): |
https://www.vmi-technologies.com/fiches-erp-modulvent/
|
| Autre étiquette ErP (PDF): |
Sélectionner un fichier
|
| Autre étiquette ErP (URL): |
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
|
| Instructions de démontage: |
|
CEE
| Éligible CEE: |
Non
|
ECO-CONCEPTION
ERP URV
| SPI Consommation électrique du moteur: |
0.1400 kWh/an
kWh/an
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Documents
| Notice d'installation (PDF): | |
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): | |
| Notice de maintenance et dépannage (URL): |
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme MODULVENT AUTO
Gamme MODULVENT AUTO
| Marque commerciale: |
VMI
|
| Nom de la gamme: |
MODULVENT AUTO
|
| Code de la gamme: |
MODULVENT AUTO
|
| Date de mise à jour: |
2026-03-18
|
| Photo principale du produit: |
 |
| Photo 3 Produit (ambiance): |
 |
Marque VMI
Marque VMI
| Nom de la marque commerciale: |
VMI
|
| Site internet: | |
| Adresse 1: |
16, Rue des Imprimeurs
|
| Code postal: |
44220
|
| Ville: |
COUËRON
|
| Pays: |
France
|
