- Nom du produit: Série M monosplit Inverter Froid seul - R32 - 3.5kWmono Mural salle serveur
- Code Article: MSY-TP35VF2_MUY-TP35VF2
- Code EAN:
- 02/10/2026 - 07:30

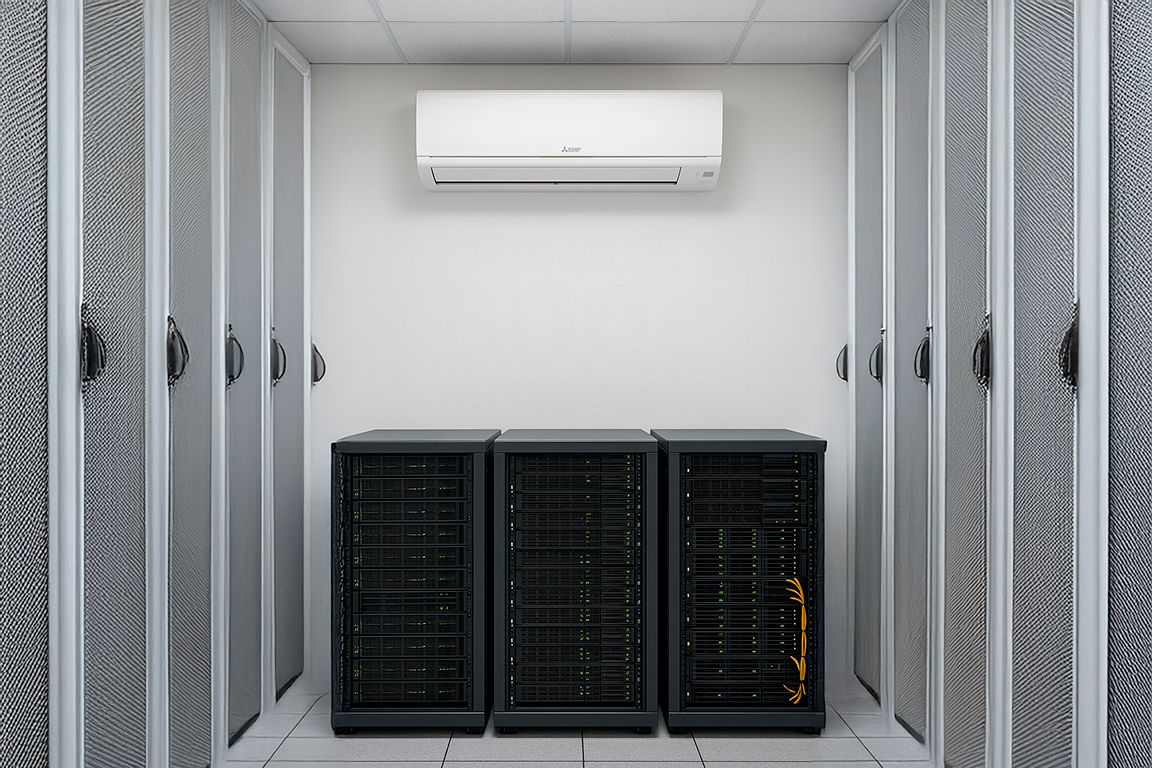

Série M monosplit Inverter Froid seul - R32 - 3.5kWmono Mural salle serveur
| Marque commerciale: | MITSUBISHI ELECTRIC |
| Domaine: | Pompe à chaleur (PAC) |
| Famille: | Air/Air monosplit - set - PAC AIR/AIR |
| Gamme: | Mural IT (MSY-TP-VF2) |
| Nom du produit: | Série M monosplit Inverter Froid seul - R32 - 3.5kWmono Mural salle serveur |
| Code Article: | MSY-TP35VF2_MUY-TP35VF2 |
| Désignation longue: | Set Mono-split Série M - Mural Salle Serveur MSY-TP - Inverter - Pf : 3,5 kW - Monophasé R32 |
| Date de mise à jour: | 24/04/2026 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base du SET
| * Code de la gamme parente: |
MOD-MSY-TP-VF2_MUY-TP-VF2
|
| Nom de la gamme: |
Mural IT (MSY-TP-VF2)
|
| * Nom du produit: |
Série M monosplit Inverter Froid seul - R32 - 3.5kWmono Mural salle serveur
|
| Nom du SET (spécifique EDIBATEC): |
PAC ATA MSY-TP35VF2 / MUY-TP35VF2
|
| Code article unité intérieure 1: |
MSY-TP35VF2
|
| Code article unité intérieure 2: |
|
| Code article unité intérieure 3: |
|
| Code article unité intérieure 4: |
|
| Code article unité extérieure: |
MUY-TP35VF2
|
| Code EAN: |
|
| Domaines d'installation: |
|
| Désignation longue: |
Set Mono-split Série M - Mural Salle Serveur MSY-TP - Inverter - Pf : 3,5 kW - Monophasé R32
|
| Date de mise à jour: |
2026-04-24
|
| Lien vers la fiche produit Technique UNICLIMA: | |
| Type d'installation pour une PAC air: |
|
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Mode de fonctionnement
| * Mode de fonctionnement: |
Froid seul
|
| * Type de machine en mode chauffage: |
Air extérieur/Air recyclé
|
| * Type de machine en mode froid ou réversible: |
Air extérieur/Air recyclé
|
| * Type de machine en mode ballon thermodynamique: |
Valeur non fournie par le fabricant.
|
| * Type de machine en mode double service: |
Valeur non fournie par le fabricant.
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Certifiées
|
| * Nombre de températures aval en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Nombre de températures amont en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * COP (ligne numérisée): |
Valeur non fournie par le fabricant.
|
| * Puissance absorbée en mode de base (ligne numérisée): |
Valeur non fournie par le fabricant.
|
| * Statut des valeurs (ligne numérisée): |
Valeur non fournie par le fabricant.
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Température maximale aval en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
°C
|
| * Température minimale amont en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Déclarée
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
Valeur non fournie par le fabricant.
|
| * Présence d'un appoint en mode principal: |
Valeur non fournie par le fabricant.
|
| Si appoint : énergie de l'appoint: |
Électrique
|
| Si appoint : puissance de l'appoint électrique: |
kW
|
| Système Hybride: |
Non
|
| * Fluide frigorigène Type 1: |
R32
|
| * Charge frigorifique 1: |
0.85 kg
kg
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
Valeur non fournie par le fabricant.
kW
|
| * COP en mode principal Chauffage (au point pivot): |
Valeur non fournie par le fabricant.
|
Données RE2020 en mode réversible
| * Valeurs de performances en mode réversible: |
Certifiées
|
| * Nombre de températures aval en mode froid ou réversible: |
1
|
| * Nombre de températures amont en mode froid ou réversible: |
1
|
| * EER en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 4,61 0;0 0 0 0 0;0 0 0 0 0
|
| * Puissances absorbées en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 0,76 0;0 0 0 0 0;0 0 0 0 0
|
| * Statut des valeurs en mode réversible (ligne numérisée): |
0 0 0 0 0;0 0 0 1 0;0 0 0 0 0;0 0 0 0 0
|
| * Limites sur la température des sources en mode froid ou réversible: |
Pas de limite
|
| * Température maximale amont en mode froid ou réversible: |
Valeur non fournie par le fabricant.
°C
|
| * Température minimale aval en mode froid ou réversible: |
Valeur non fournie par le fabricant.
°C
|
| * Fonctionnement à charge réelle en mode froid ou réversible: |
Déclarée
|
| * Fonctionnement du compresseur en mode froid ou réversible: |
Mode continu
|
| * Statut des données en mode continu en mode froid ou réversible: |
Par défaut
|
| * Taux minimal en fonctionnement continu en mode réversible (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Correction de la performance en fonction de la charge (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part électrique des auxiliaires en mode réversible: |
Certifié
|
| * Part puissance électrique des auxiliaires en mode réversible (taux de veille): |
0.00132
|
| * Puissance absorbée en mode froid ou réversible (au point pivot): |
0.76 kW
kW
|
| * EER en mode froid ou réversible (au point pivot): |
4.61
|
Données RE2020 : Double service
| Valeurs des performances en mode ECS double service: |
|
| Nombre de températures aval en double service: |
|
| Nombre de températures amont en double service: |
|
| COP en mode ECS double service (ligne numérisée): |
|
| Puissance absorbée en mode ECS double service (ligne numérisée): |
|
| Statut des données en mode ECS double service (ligne numérisée): |
|
| Limite sur la température des sources en double service: |
|
| Température maximale aval en double service: |
°C
|
| Température minimale amont en double service: |
°C
|
| * Puissance absorbée en mode ECS double service (au point pivot): |
Valeur non fournie par le fabricant.
|
| * COP pivot en mode ECS double service: |
Valeur non fournie par le fabricant.
|
Données RE2020 : Ballon ECS
| * Présence d'un ballon: |
Valeur non fournie par le fabricant.
|
| * Volume total en eau du ballon (Vtot): |
Valeur non fournie par le fabricant.
l
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Valeur non fournie par le fabricant.
|
| * Coefficient de pertes thermiques - (UA)S: |
Valeur non fournie par le fabricant.
W/K
|
| * Type de ballon (orientation): |
Valeur non fournie par le fabricant.
|
| * Température maximale du ballon (θ_max): |
Valeur non fournie par le fabricant.
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Valeur non fournie par le fabricant.
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Valeur non fournie par le fabricant.
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
Valeur non fournie par le fabricant.
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
Valeur non fournie par le fabricant.
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Valeur non fournie par le fabricant.
|
| * Présence d'un appoint en mode ECS: |
Valeur non fournie par le fabricant.
|
| * Type d'appoint: |
Valeur non fournie par le fabricant.
|
| Température Eau chaude de référence TétaWH (Cycle 1): |
°C
|
| Durée de mise en température (Cycle 1) - th: |
Heure : minute
|
| Puissance de réserve de l'étape B: |
W
|
| Cycle de puisage: |
|
| COP du cycle: |
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
Données RE2020 : Dispositif d'appoint
| Si appoint : type de saisie de la fraction concernée: |
|
| Fraction effective concernée par l’appoint - Faux: |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
|
TECHNIQUE
Données Techniques du SET
| Puissance frigorifique nominale à 35°C Ext / à 27°C int: |
3.50 kW
kW
|
| Puissance frigorifique maximale à 35°C Ext / à 27°C int: |
4.00 kW
kW
|
| Puissance nominale absorbée en mode froid à 35°C Ext / à 27°C int: |
0.76 kW
kW
|
| Puissance maximale absorbée en mode froid à 35°C Ext / à 27°C Int: |
kW
|
| Puissance calorifique nominale à +7°C Ext / à 20°C int: |
kW
|
| Puissance calorifique de la pompe à chaleur à -7/ 20°C: |
kW
|
| Puissance calorifique maximale: |
kW
|
| Puissance calorifique maximale à +7°C Ext / à 20°C int: |
kW
|
| Puissance nominale absorbée en mode chaud à + 7°C / à 20°C int: |
kW
|
| Puissance absorbée par la pompe à chaleur à -7/ 20°C: |
kW
|
| Puissance maximale absorbée en mode chaud à + 7°C / à 20°C int: |
kW
|
| Température d’arrêt de la PAC: |
°C
|
| Tension d'alimentation et fréquence UE: |
|
Données RE2020 en mode principal
| Puissance calorifique nominal (ligne numérisée): |
|
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
Données RE2020 en mode réversible
| Puissance absorbée à Pmax en mode réversible (ligne numérisée): |
|
| EER à Pmax en mode réversible (ligne numérisée): |
|
| Puissance frigorifique à Pmax en mode réversible (ligne numérisée): |
|
Données RE2020 : Double service
| Puissance absorbée à Pmax en mode ECS (ligne numérisée): |
|
| COP à Pmax en mode ECS (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode ECS (ligne numérisée): |
|
Certifications du SET
| Puissance résiduelle PSB: |
1 W
W
|
Directive ErP : Données EPREL
| Poids équivalent en tonne CO2: |
0.574 teq CO2
teq CO2
|
PEP : Pompe à chaleur
| Masse totale hors emballage: |
kg
|
CERTIFICATIONS
Certifications du SET
| Statut des valeurs de performances énergétiques à pleine charge (EN14511): |
Certifié
|
| Organisme(s) certificateur(s) (essais pleine charge): |
|
| N° des certificats (essais pleine charge): |
94.01.069
|
| Laboratoire d'essai accrédité (essais pleine charge): |
|
| N° accréditation du laboratoire d'essai (essais pleine charge): |
|
| N° PV essai (essai pleine charge): |
|
| PPR (Product Performance Ratings) ou PV essai (essais pleine charge) (URL): |
|
| Statut des valeurs de performances énergétiques à charge partielle (EN14825): |
Certifié
|
| Organisme certificateur (si performances certifiées): |
|
| N° de certificat (si performances certifiées): |
94.01.069
|
| Laboratoire d'essai accrédité (si performances seulement justifié): |
|
| N° accréditation du laboratoire d'essai (essais charge partielle): |
|
| N° PV essai (si performances seulement justifié): |
|
| PPR (Product Performance Ratings) ou PV essai (essais charge partielle) (URL): |
|
| Statut des valeurs de performance accoustique: |
Certifié
|
| Organisme certificateur (essais acoustiques): |
|
| N° de certificat (essais acoustiques): |
94.01.069
|
| Laboratoire d'essai accrédité (essais acoustique): |
|
| N° accréditation du laboratoire d'essai (essais acoustiques): |
|
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
ERP - ECO-CONCEPTION
Directive ErP : Profil
| * Type de produit: |
PAC air/air multisplit ou monosplit
|
| * Type de PAC: |
Air/Air
|
| Classe du régulateur: |
|
| Classe du régulateur (PDF): |
Sélectionner un fichier
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| Nom de l'unité intérieure (1): |
Unité intérieure MSY-TP35VF2
|
| Nom de l'unité intérieure (2): |
|
| Nom de l'unité extérieure: |
Groupe extérieur MUY-TP35VF2
|
| Fonction: |
REVERSIBLE
|
| Niveau de puissance acoustique de l'unité intérieure (rafraîchissement): |
58 dB
dB
|
| Niveau de puissance acoustique de l'unité extérieure (rafraîchissement): |
dB
|
| Niveau de puissance acoustique de l'unité intérieure (chauffage): |
58 dB
dB
|
| Niveau de puissance acoustique de l'unité extérieure (chauffage): |
dB
|
| Pouvoir de réchauffement planétaire (GWP): |
675
|
| Type de réfrigérant: |
R-32
|
| EU ECO LABEL: |
Oui
|
| N° EU ECO LABEL: |
|
| Efficacité saisonnière (SEER): |
9.0
|
| * Efficacité énergétique saisonnière (ηs): |
Valeur non fournie par le fabricant.
%
|
| Classe d'efficacité énergétique (application à moyenne température, conditions climatiques moyennes): |
|
| Consommation annuelle d'électricité (Qce): |
134 kWh/an
kWh/an
|
| Charge frigorifique nominale (Pdesignc): |
3.5 kW
kW
|
| * Coefficient de performance saisonnier (conditions climatiques moyennes) (SCOP): |
Valeur non fournie par le fabricant.
|
| Coefficient de performance saisonnier (conditions climatiques plus chaudes) (SCOP): |
|
| Coefficient de performance saisonnier (conditions climatiques plus froides) (SCOP): |
|
| Classe d'efficacité énergétique (conditions climatiques moyennes) en mode chaud: |
|
| Classe d'efficacité énergétique (conditions climatiques plus chaudes) en mode chaud: |
|
| Classe d'efficacité énergétique (conditions climatiques plus froides) en mode chaud: |
|
| Consommation annuelle d'électricité (conditions climatiques moyennes) en mode chaud QHE: |
kWh/an
|
| Consommation annuelle d'électricité (conditions climatiques plus chaudes) en mode chaud QHE: |
kWh/an
|
| Consommation annuelle d'électricité (conditions climatiques plus froides) en mode chaud QHE: |
kWh/an
|
| * Charge calorifique nominale (conditions climatiques moyennes) (Pdesignh): |
Valeur non fournie par le fabricant.
kW
|
| Charge calorifique nominale (conditions climatiques plus chaudes) (Pdesignh): |
kW
|
| Charge calorifique nominale (conditions climatiques plus froides) (Pdesignh): |
kW
|
| Puissance déclarée (conditions climatiques moyennes): |
kW
|
| Puissance déclarée (conditions climatiques plus chaudes): |
kW
|
| Puissance déclarée (conditions climatiques plus froides): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques moyennes): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus chaudes): |
kW
|
| Puissance du dispositif de chauffage de secours électrique (conditions climatiques plus froides): |
kW
|
ERP Dispositif de chauffage d'appoint
| Puissance thermique nominale (Psup): |
kW
|
| Type d'énergie utilisée: |
Electrique
|
Données ERP du SET
| * Fiche Produit ErP (PDF): | |
| * Fiche Produit ErP (URL): |
|
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
|
| Coordonnées de contact: |
MITSUBISHI ELECTRIC EUROPE B.V. France - 2 rue de l'Union, 92495 RUEIL MALMAISON, France - www.confort.mitsubishielectric.fr
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
BIM du SET
| Lien URL vers l'objet BIM: |
|
CEE
CEE : Informations générales
| Catégorie: |
Chauffage et régulation
|
| Type de produit: |
Pompe à chaleur de type air/air
|
| Date début certification: |
|
| Date fin Certification: |
|
| Documentation technique: |
Sélectionner un fichier
|
| Documentation commerciale: |
Sélectionner un fichier
|
| Certificat (PDF): |
Sélectionner un fichier
|
Gamme Mural IT (MSY-TP-VF2)
Gamme Mural IT (MSY-TP-VF2)
| Code de la gamme: |
MOD-MSY-TP-VF2_MUY-TP-VF2
|
| Nom de la gamme: |
Mural IT (MSY-TP-VF2)
|
| Marque commerciale: |
MITSUBISHI ELECTRIC
|
| Date de mise à jour: |
2026-04-21
|
| Type de PAC: |
Air/Air monosplit
|
| Type de compresseur: |
Scroll
|
| Régulation de puissance: |
Inverter
|
| Fluide frigorigène: |
R32
|
| Source froide: |
Aérothermique
|
| Photo principale de la gamme: |
 |
Marque MITSUBISHI ELECTRIC
Marque MITSUBISHI ELECTRIC
| Nom de la marque commerciale: |
MITSUBISHI ELECTRIC
|
| Site internet: | |
| Adresse 1: |
25 boulevard des bouvets
|
| Code postal: |
92741
|
| Ville: |
NANTERRE Cedex
|
| Pays: |
France
|
| Téléphone: |
01 55 68 55 68
|
