- Nom du produit: Vitocal 060-AD T0W-R290 (80 l) - Air extérieur
- Code Article: Z032864-AE (7098752)
- Code EAN: 4067764529969
- 03/10/2026 - 11:30
Vitocal 060-AD T0W-R290 (80 l) - Air extérieur
| Marque commerciale: | VIESSMANN |
| Domaine: | Chauffe-eau Thermodynamique (CET) |
| Gamme: | Vitocal 060-AD |
| Nom du produit: | Vitocal 060-AD T0W-R290 (80 l) - Air extérieur |
| Code Article: | Z032864-AE (7098752) |
| Etiquette code barre EAN: | Non |
| Code EAN: | 4067764529969 |
| Désignation longue: | Vitocal 060-AD T0W-R290 (80 l) avec appoint électrique, sur air extérieur ou air ambiant |
| Date de mise à jour: | 15/09/2026 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
2570109
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Vitocal 060-AD
|
| * Nom du produit: |
Vitocal 060-AD T0W-R290 (80 l) - Air extérieur
|
| Code EAN: |
4067764529969
|
| Etiquette code barre EAN: |
Non
|
| Domaines d'installation: |
Produit convenant au neuf et à la rénovation en individuel
|
| Désignation longue: |
Vitocal 060-AD T0W-R290 (80 l) avec appoint électrique, sur air extérieur ou air ambiant
|
| Arguments commerciaux (Texte): |

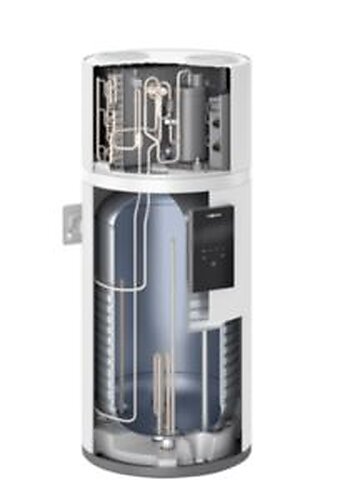

Le Vitocal 060-AD, type T0W-R290, est un ballon thermodynamique avec ballon d'eau chaude sanitaire intégré.
Le ballon thermodynamique utilise l'énergie calorifique de l'air ambiant ou de l'air extérieur pour la production d'eau chaude sanitaire.
Lorsque les besoins en eau chaude sont élevés, un système chauffant électrique EHE peut assurer l'appoint de chauffage.
Le ballon thermodynamique peut fonctionner en utilisation sur air ambiant, en utilisation sur air ambiant avec rejet d'air à l'extérieur et en utilisation sur air extérieur. Des accessoires sont éventuellement nécessaires à cet effet
|
| * Code de la gamme parente: |
VITOCAL 060-AD
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2026-09-15
|
| Type de secteur: |
Résidentiel
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
Non
|
DONNÉES RE2020
Valeurs mesurées pour le cycle (1)
| Durée de mise en température (Cycle 1) - th: |
4:26 Heure : minute
Heure : minute
|
| Puissance de réserve de l'étape B: |
15 W
W
|
| Temps de montée en température ECS: |
|
| Température de référence: |
53.9 °C
°C
|
| Température Eau chaude de référence TétaWH (Cycle 1): |
°C
|
Mode de fonctionnement
| * Mode de fonctionnement: |
ECS + Ballon Thermodynamique
|
| * Type de machine en mode chauffage: |
Non concerné
|
| * Type de machine en mode froid ou réversible: |
Non concerné
|
| * Type de machine en mode ballon thermodynamique: |
Air extérieur/Eau
|
| * Type de machine en mode double service: |
Non concerné
|
Données RE2020 en mode principal
| * Valeurs de performances en mode principal chauffage: |
Certifiées
|
| * Nombre de températures aval en mode Principal Chauffage: |
1
|
| * Nombre de températures amont en mode Principal Chauffage: |
1
|
| * COP (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 3,21 0 0;0 0 0 0 0;0 0 0 0 0
|
| * Puissance absorbée en mode de base (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0,2 0 0;0 0 0 0 0;0 0 0 0 0
|
| * Statut des valeurs (ligne numérisée): |
0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 0 0 0;0 0 1 0 0;0 0 0 0 0;0 0 0 0 0
|
| * Limite sur la température des sources en mode Principal Chauffage: |
Sur l'une et l'autre des températures de source
|
| * Température maximale aval en mode Principal Chauffage: |
65.00 °C
°C
|
| * Température minimale amont en mode Principal Chauffage: |
-7.00
|
| * Fonctionnement à charge réelle en mode Principal Chauffage: |
Déclarée
|
| * Fonctionnement du compresseur en mode Principal Chauffage: |
Cycle marche/arrêt
|
| * Statut des données en mode continu en mode Principal Chauffage: |
Valeur non fournie par le fabricant.
|
| * Taux minimal de charge en fonctionnement continu (LRcontmin): |
Valeur non fournie par le fabricant.
|
| * Coefficient de correction de la performance (CcpLRcontmin): |
Valeur non fournie par le fabricant.
|
| * Statut de la part de puissance auxiliaires en mode Principal Chauffage: |
Par défaut
|
| * Part puissance électrique des auxiliaires en mode Principal Chauffage (taux de veille): |
0.00000
|
| * Présence d'un appoint en mode principal: |
Oui
|
| Si appoint : énergie de l'appoint: |
Électrique
|
| Si appoint : puissance de l'appoint électrique: |
1.50 kW
kW
|
| Système Hybride: |
Non
|
| * Fluide frigorigène Type 1: |
R290
|
| * Charge frigorifique 1: |
0.12 kg
kg
|
| * Puissance absorbée nominale en mode Principal Chauffage (au point pivot): |
0.20 kW
kW
|
| * COP en mode principal Chauffage (au point pivot): |
3.20
|
Données RE2020 : Ballon ECS
| * Présence d'un ballon: |
Oui
|
| * Volume total en eau du ballon (Vtot): |
80.00 l
l
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Certifié
|
| * Coefficient de pertes thermiques - (UA)S: |
1.25 W/K
W/K
|
| * Type de ballon (orientation): |
Vertical
|
| * Température maximale du ballon (θ_max): |
90 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Permanent
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Déclaré
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
2 K
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
0.00
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 1
|
| * Présence d'un appoint en mode ECS: |
Oui
|
| * Type d'appoint: |
Appoint intégré
|
| Cycle de puisage: |
Cycle M
|
| COP du cycle: |
2.91
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Permanent
|
Données RE2020 : Dispositif d'appoint
| Si appoint : type de saisie de la fraction concernée: |
Par défaut
|
| Fraction effective concernée par l’appoint - Faux: |
0.5000
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
Nuit
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
Par défaut
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
2.0 K
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
Zone 3
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
Nuit
|
TECHNIQUE
Caractérisation du CET
| Caractérisation du CET (Texte): |
Le ballon thermodynamique VITOCAL 060-AD est la nouvelle solution économique unique en son genre, pour la production d'eau chaude sanitaire. Il utilise une pompe à chaleur qui prélève les calories contenues dans l'air pour les transformer en chaleur vers l'eau chaude stockée dans le ballon sanitaire.
|
| Caractérisation du CET (URL): |
|
Certifications
| Certification du CET: |
Oui
|
| Organisme 1 de certification du CET: |
Keymarks
|
| Référence du certificat 1: |
011-1W1216
|
| Certificat 1 (PDF): | |
| Certificat 1 (URL): |
|
Valeurs certifiées NF-Electricité Performance
| Valeurs certifiées NF- Electricité Performance: |
Oui
|
| Statut des valeurs: |
Certifiée
|
| Catégorie obtenue au terme des essais: |
|
| Certificat (PDF): |
Sélectionner un fichier
|
| Certificat (URL): |
|
Valeurs mesurées pour le cycle (1)
| Cycle de soutirage Idcycle (1): |
M
|
| COP DHW (Cycle 1): |
|
| Volume maxi ECS utilisable VTotmax (Cycle 1): |
82.00 l
l
|
| Source de chaleur Type source_chaleur (Cycle 1): |
air extérieur
|
| Prise en compte des auxiliaires générateur ISaux: |
|
Valeurs mesurées pour le cycle (2)
| Cycle de soutirage Idcycle (2): |
|
| Source de chaleur Type source_chaleur (Cycle 2): |
|
| Durée de mise en température (Cycle 2): |
|
| Puissance absorbée en régime stabilisé Pes (Cycle 2): |
W
|
| COP DHW (Cycle 2): |
|
| Température Eau chaude de référence TétaWH (Cycle 2): |
°C
|
| Volume maxi ECS utilisable VTotmax (Cycle 2): |
l
|
Valeurs mesurées pour le cycle (3)
| Cycle de soutirage Idcycle (3): |
|
Valeurs mesurées pour le cycle (4)
| Cycle de soutirage Idcycle (4): |
|
Confort ECS
| Nom du Laboratoire d'essais: |
|
| N° de PV d'essais: |
|
| Critères de confort. Nombre d'étoiles selon EN13203: |
3
|
| Température de stockage: |
°C
|
| Volume délivré à 40°C: |
104 l
l
|
| Temps de chauffe à delta T50K: |
0.18472222222222
|
Caractéristiques de l'appoint hydraulique
| Surface de l'échangeur: |
m2
|
| Capacité de l'échangeur: |
l
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
492.0 mm
mm
|
| Longueur: |
547 mm
mm
|
| Profondeur: |
mm
|
| Hauteur hors tout: |
1184.0 mm
mm
|
| Pression maximale de service: |
8.00 bar
bar
|
Raccordements CET
| Sortie ECS: |
1/2″ (15x 21)
|
| Entrée ECS: |
1/2″ (15x21)
|
| Bouclage ECS: |
|
| Entrée appoint hydraulique: |
|
| Sortie appoint hydraulique: |
|
| Type de filetage: |
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
9.80 A
A
|
| Protection IP: |
X1
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Données RE2020 en mode principal
| Puissance calorifique nominal (ligne numérisée): |
|
| Puissance absorbée à Pmax en mode principal (ligne numérisée): |
|
| COP à Pmax en mode principal (ligne numérisée): |
|
| Puissance calorifique à Pmax en mode principal (ligne numérisée): |
|
ERP
| Modèle: |
|
LOGISTIQUE
Caractéristiques dimensionnelles
| Poids à vide: |
53.00 kg
kg
|
Colisage
| Poids brut (emballé): |
60.00 kg
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
Carton + Bois + Polystyréne
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14150
|
| Nombre d'applications DEEE: |
1
|
| Montant de base DEEE: |
20.50
|
ERP - ECO-CONCEPTION
Directive ErP : Documentation technique
| Document 1 : Langage: |
EN
|
| Document 1 : Fichier: |
011-1W1216 EN 2026-signed_extsigned.pdf
011-1W1216 EN 2026-signed_extsigned.pdf
Sélectionner un fichier
|
| Document 1 : Type de document: |
Pièces additionnelles
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| Classe d’efficacité énergétique: |
A+
|
| Réglages du thermostat du chauffe-eau (EN): |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Réglages du thermostat du chauffe-eau: |
|
| Niveau de puissance acoustique - Lwa: |
50 dB
dB
|
| Fonctionnement en heures creuses: |
Oui
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Précautions particulières qui doivent être prises lors du montage: |
|
| Smart: |
Non
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| Indication sur le mode Smart: |
|
| * Niveau de puissance acoustique (à l'extérieur) (Lwa): |
30
|
| EU ECO LABEL: |
|
| N° EU ECO LABEL: |
|
| * Profil de soutirage déclaré: |
M
|
| Profil de soutirage déclaré: |
Oui
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
121 %
%
|
| Consommation annuelle d’électricité (kWh): |
423 kWh
kWh
|
| Consommation annuelle de combustible (GJ): |
GJ
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus froides, kWh) (AEC): |
517 kWh
kWh
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus froides, GJ) (AFC): |
GJ
|
| Consommation annuelle d'énergie en ECS (conditions climatiques plus chaudes, kWh) (AEC): |
399 kWh
kWh
|
| Consommation annuelle de combustible en ECS (conditions climatiques plus chaudes, GJ) (AFC): |
GJ
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus froides) (ηwh): |
99 %
%
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques plus chaudes) (ηwh): |
129 %
%
|
ERP
| Pompe à chaleur basse température: |
|
| Equipée d'un dispositif d'appoint: |
Oui
|
| Dispositif de chauffage mixte par pompe à chaleur: |
Non
|
| Fonctionnement heure creuse: |
Oui
|
| Consommation annuelle d'énergie à 35 °C - QHE en kWh/an: |
kWh/an
|
| Consommation annuelle d'énergie à 35 °C - QHE en GJ/an: |
GJ/an
|
| Consommation annuelle d'énergie à 55 °C - QHE en kWh/an: |
kWh/an
|
| Consommation annuelle d'énergie à 55 °C - QHE en GJ/an: |
GJ/an
|
| Efficacité énergétique saisonnière pour le chauffage des locaux - EtaS à 55 °C: |
%
|
| * Fiche Produit ErP (PDF): | |
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| * Etiquette énergétique ErP (PDF): |
Label ERP VITOCAL 060-AD, T0W-80L 1
Label ERP VITOCAL 060-AD, T0W-80L 1
Sélectionner un fichier
|
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
Oui
|
Directive ErP : Profil
| * Type de produit: |
Chauffe-eau thermodynamique
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|

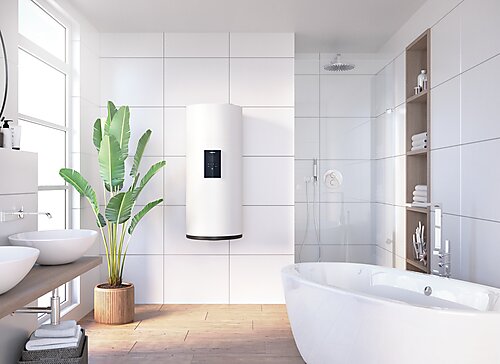

| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Documents
| Notice d'installation (PDF): | |
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): | |
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Vitocal 060-AD
Gamme Vitocal 060-AD
| Nom de la gamme: |
Vitocal 060-AD
|
| Code de la gamme: |
VITOCAL 060-AD
|
| Marque commerciale: |
VIESSMANN
|
| Date de mise à jour: |
2026-06-29
|
| Préconisation du Fabricant (TXT): |
Ballon thermodynamique type T0W-R290, Fonctionnement sur air extérieur et air ambiant (accessoires nécéssaires)
Ballon à émaillage Céraprotect d'une capacité de 80 jusqu'à 150 litres
|
| Descriptif court: |
Le ballon thermodynamique VITOCAL 060-AD est la nouvelle solution économique unique en son genre, pour la production d'eau chaude sanitaire. Il utilise une pompe à chaleur qui prélève les calories contenues dans l'air pour les transformer en chaleur
ve
|
| Type de système CET: |
Monobloc
|
| Source de chaleur: |
Air extérieur
|
| Régulation de puissance: |
Tout ou Rien
|
| Appoint: |
Électrique
|
| Appoint électrique: |
Oui
|
| Plage de volume de stockage: |
80-150 l
|
| Commentaires sur le Type de ballon (Texte): |
Ballon thermodynamique à émaillage Céraprotect d'une capacité de 80 jusqu'à 150 litres pour la production d'eau chaude sanitaire avec résistance d'appoint
|
| Nature du Matériau de la cuve: |
Acier émaillé
|
| Nature de la protection: |
Céraprotect
|
| Marquage CE: |
Oui
|
| Photo principale du produit: |
 |
| Photo 1 Produit (technique): |
|

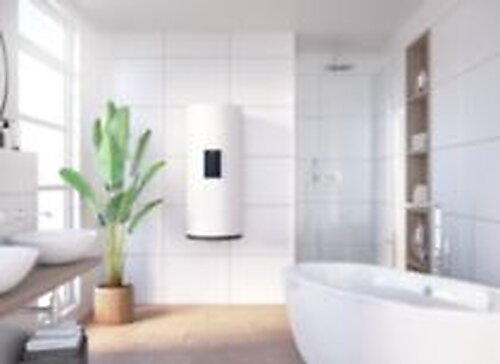

| Photo 3 Produit (ambiance): |
 |
| Photo principale de la gamme: |
|
| Photo 1 Gamme Commerciale (technique): |
|
| Photo 3 Gamme Commerciale (ambiance): |
|
| Brochure commerciale ou argumentaires commerciaux (PDF): |
Marque VIESSMANN
Marque VIESSMANN
| Nom de la marque commerciale: |
VIESSMANN
|
| Site internet: | |
| Adresse 1: |
Avenue André GOUY
|
| Code postal: |
57380
|
| Ville: |
Faulquemont
|
| Pays: |
France
|
| Fax: |
03 87 29 18 53
|
| Téléphone: |
03 87 29 17 00
|
