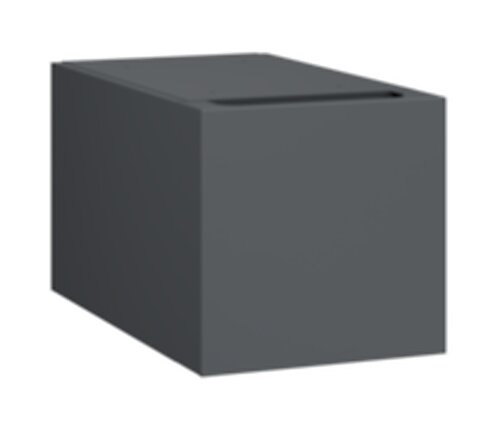

Vitocell 100-H CHAA (130 l) Vitographite
| Marque commerciale: | VIESSMANN |
| Domaine: | Eau chaude sanitaire (ECS) |
| Famille: | Ballons Préparateurs ECS |
| Gamme: | Vitocell 100-H CHA-CHAA |
| Nom du produit: | Vitocell 100-H CHAA (130 l) Vitographite |
| Code Article: | Z021850 (7938657) |
| Etiquette code barre EAN: | Non |
| Code EAN: | 4054465672377 |
| Désignation longue: | Vitocell 100-H CHAA 130 L. Vitographite. Monovalent. Pour la production d\'eau chaude sanitaire en association avec la chaudière Vitoladens 300-C, tuyaux d\\\\\\\'évacuation des condensats compris. |
| Date de mise à jour: | 28/09/2026 |
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Vitocell 100-H CHA-CHAA - Copie
|
| * Nom du produit: |
Vitocell 100-H CHAA (130 l) Vitographite
|
| Code EAN: |
4054465672377
|
| Etiquette code barre EAN: |
Non
|
| Domaines d'installation: |
Produit convenant au neuf et à la rénovation en individuel
|
| Désignation longue: |
Vitocell 100-H CHAA 130 L. Vitographite.
Monovalent. Pour la production d\'eau chaude sanitaire en association avec la chaudière Vitoladens 300-C, tuyaux d\\\\\\\'évacuation des condensats compris.
|
| Arguments commerciaux (Texte): |

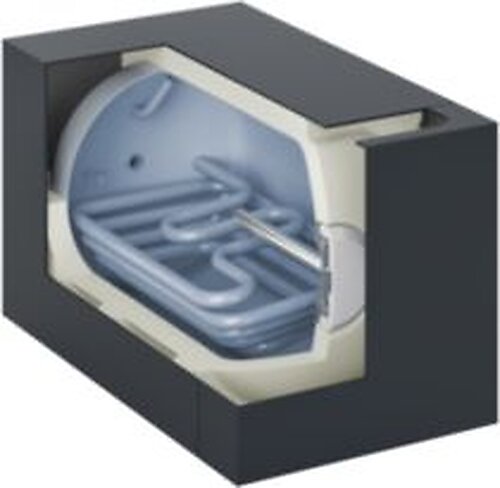

Cuve anticorrosion en acier avec émaillage Céraprotect. Protection cathodique supplémentaire grâce à une anode de protection au magnésium. Une anode à courant imposé est disponible en option
Montée en température de toute l\\\'eau assurée par des serpentins descendant jusqu\'au fond du réservoir. Confort eau chaude élevé grâce à une montée en température rapide et uniforme assurée par des serpentins de grandes dimensions. Faibles déperditions calorifiques grâce à l\'isolation à haute efficacité.
|
| * Code de la gamme parente: |
00250101
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2026-09-28
|
| Type de secteur: |
Résidentiel
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
Non
|
DONNÉES RE2020
Données RE2020 : Ballons de stockage
| Type de ballon: |
Ballon de stockage avec échangeur hydraulique
|
| * Type de ballon selon RT 2012: |
Type 0 = ballon base sans appoint(un seul échangeur)
|
| Puissance totale de la résistance électrique: |
W
|
| * Volume total du ballon - V_tot: |
130.00 l
l
|
| * Statut de la valeur UA_S: |
Justifié
|
| * Coefficient de pertes thermiques du ballon - UA_S Th-BCE 2012: |
1.031
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Nuit
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Par défaut
|
| * Hystérésis du système de régulation de base: |
2.00 K
K
|
| * Hauteur relative de l'échangeur de base dans le ballon: |
0.29
|
| * Numéro de la zone qui contient la régulation de base - Z_Rég_Base: |
Zone 1
|
| * Température maximale de service - Thetamax: |
90.00 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Nuit
|
Données RE2020 : Appoint du ballon de stockage
| * Appoint intégré: |
Non
|
| * Type de gestion du thermostat de l'appoint: |
Valeur non fournie par le fabricant.
|
| * Statut de l'hystérésis du thermostat de l'appoint: |
Valeur non fournie par le fabricant.
|
| * Hystérésis du systéme de régulation d'appoint dTéta_appoint: |
Valeur non fournie par le fabricant.
K
|
| * Hauteur relative de l'échangeur d'appoint dans le ballon: |
Valeur non fournie par le fabricant.
|
| * Numéro de la zone du ballon qui contient la régulation d'appoint Zreg_ap: |
Valeur non fournie par le fabricant.
|
| * Numéro de la zone du ballon qui contient l'appoint - Z_appoint: |
Valeur non fournie par le fabricant.
|
TECHNIQUE
Caractéristiques techniques du ballon préparateur ECS de base Type 0
| Volume nominal du ballon: |
137.600 l
l
|
| Volume utile ECS: |
131.90 l
l
|
| Constante de refroidissement (Cr): |
0.190 Wh/24h.l.K
Wh/24h.l.K
|
| * Pression maximale de service: |
10.00 bar
bar
|
Caractéristiques du ballon préparateur de base Type 1 (avec Appoint)
| Fraction auxiliaire - faux: |
|
| Programme anti-légionelles: |
Non
|
Caractérisation du préparateur ECS
| Caractérisation du chauffe-eau: |
|
| Caractérisation du chauffe-eau (URL): |
|
| Echangeur de base à eau chaude, origine: |
|
| Contenance totale en eau de l'échangeur de base: |
5.50 l
l
|
| Matériau de l'échangeur de base: |
|
| Commentaires Matériau de l'échangeur de base: |
|
| Matériau de l'échangeur d'appoint: |
|
| Commentaires sur matériau de l'échangeur d'appoint: |
|
| Résistance électrique d'appoint: |
kW
|
| Puissance de la résistance d'appoint: |
W
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
640.0 mm
mm
|
| Profondeur hors tout: |
998.0 mm
mm
|
| Hauteur hors tout: |
654.0 mm
mm
|
| Diamètre hors tout: |
mm
|
Certification
| Marquage CE: |
Non
|
| N° de marquage CE: |
|
| Certificat CE (URL): |
|
Raccordements
| Départ chauffage 1er circuit: |
|
| Retour chauffage 1er circuit: |
|
| Départ chauffage 2ème circuit: |
|
| Retour chauffage 2ème circuit: |
|
| Sortie ECS: |
|
| Entrée ECS: |
|
| Bouclage ECS: |
|
| Entrée Combustible: |
|
| Type de filetage: |
|
Electricité
| Alimentation électrique: |
|
| Intensité: |
A
|
| Protection IP: |
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Accessoires
| Accessoires: |
Groupe de sécurité, Aquastat, Pompe de charge ECS, Anode à courant imposé, Thermomètre, raccords filetés
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Auxiliaires
| Présence d'auxiliaires: |
Non
|
| Puissance des auxiliaires en veille - Qveille: |
|
Raccordements
| Entrée échangeur de base: |
|
| Sortie échangeur de base: |
|
| Entrée échangeur d'appoint: |
|
| Sortie échangeur d'appoint: |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
97.00 kg
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
Carton + Bois + Polystyréne
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
97.0 kg
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
0.6 m3
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14073
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
18.00
|
ERP - ECO-CONCEPTION
Directive ErP
| Classe d'efficacité énergétique: |
B
|
| Pertes statiques: |
46 W
W
|
| Capacité de stockage: |
130 l
l
|
Documents et contact
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): | |
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): | |
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|

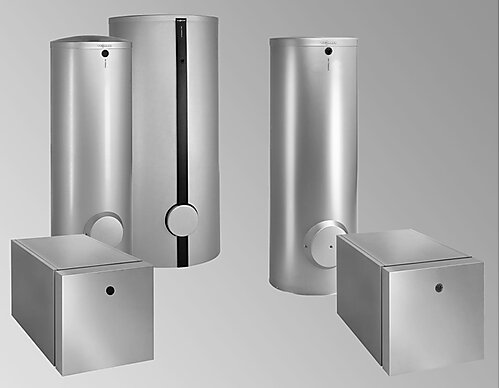

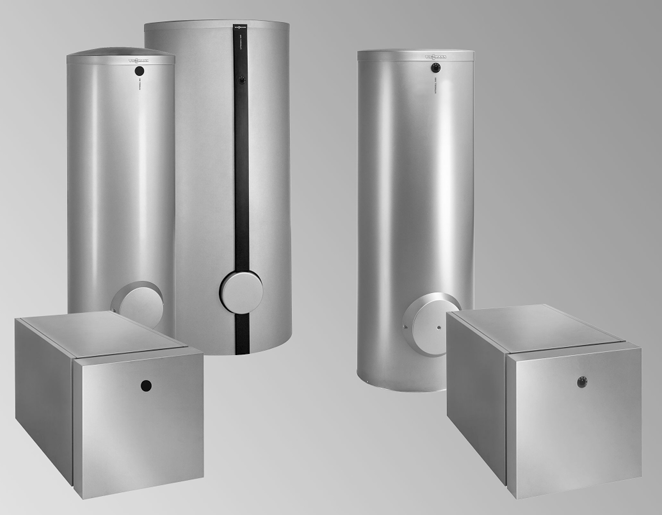

Gamme Vitocell 100-H CHA-CHAA
Gamme Vitocell 100-H CHA-CHAA
| Code de la gamme: |
VITOCELL 100-H CHA-CHAA
|
| Nom de la gamme: |
Vitocell 100-H CHA-CHAA
|
| Marque commerciale: |
VIESSMANN
|
| Date de mise à jour: |
2026-06-26
|
| Descriptif court: |
Ballon d'eau chaude sanitaire horizontal en acier, à émaillage Céraprotect
|
| Plage de capacité des ballons: |
130 - 200 l
|
| Régulation de température: |
|
| Nature et couleur de l'habillage: |
revêtement en résine époxy coloris Vitoargent (gris)
|
| Disponibilité couleurs: |
Non
|
| Nature de l'isolation: |
Mousse rigide de polyuréthane
|
