- Nom du produit: HYGROCOSY M BC
- Code Article: 512291
- Code EAN: 3416085122914
- 02/10/2026 - 20:00

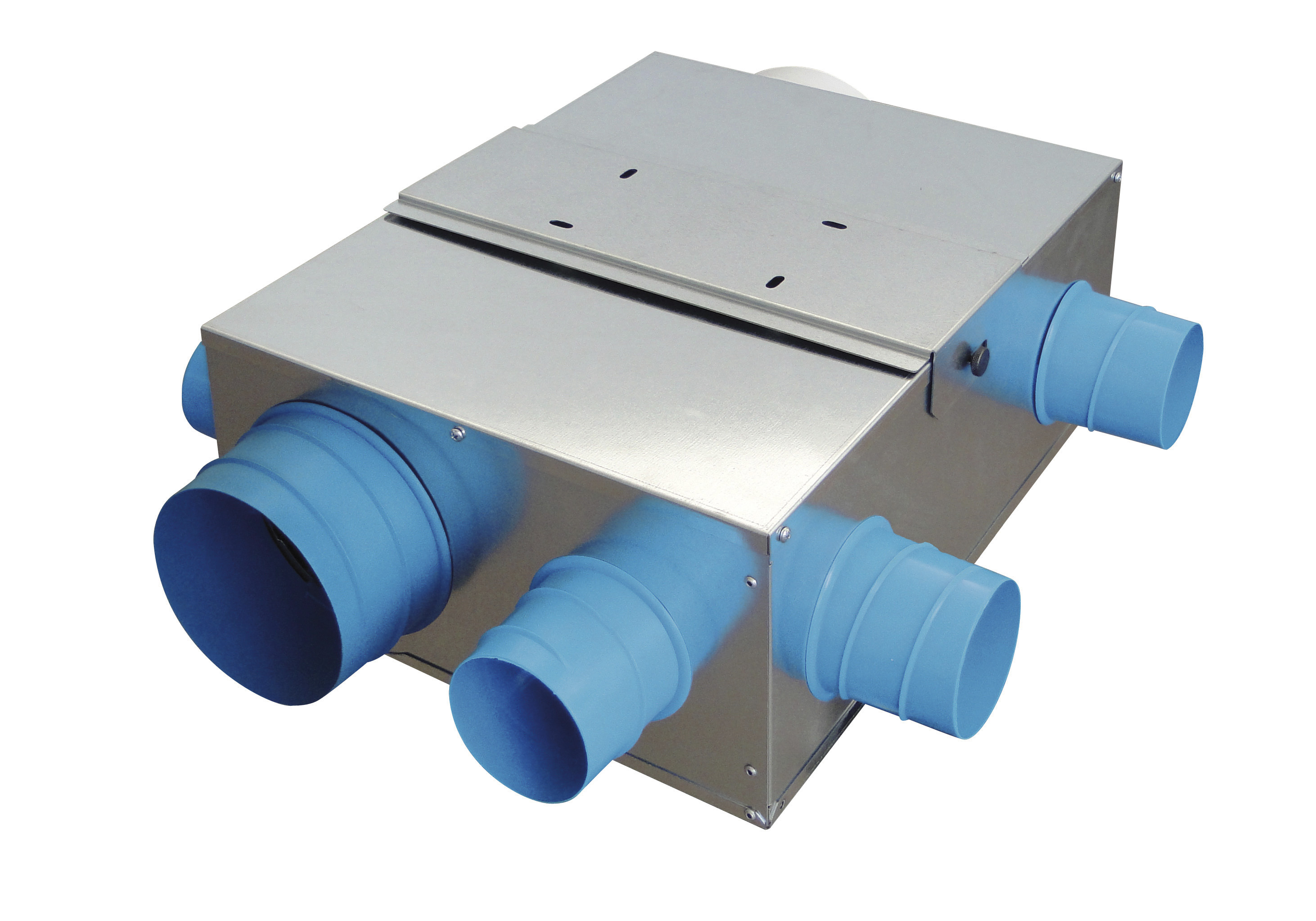

HYGROCOSY M BC
| Marque commerciale: | ATLANTIC |
| Domaine: | Ventilation |
| Famille: | Simple Flux Individuel |
| Gamme: | HYGROCOSY MINI BC |
| Nom du produit: | HYGROCOSY M BC |
| Code Article: | 512291 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3416085122914 |
| Désignation longue: | HYGROCOSY M BC - groupe de VMC hygro |
| Date de mise à jour: | 01/02/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
Caractéristiques techniques
| Tension d'alimentation: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
HYGROCOSY MINI BC
|
| * Nom du produit: |
HYGROCOSY M BC
|
| Code EAN: |
3416085122914
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
HYGROCOSY M BC - groupe de VMC hygro
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
3SF
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-02-01
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
TECHNIQUE
Caractéristiques techniques
| Hauteur: |
180 mm
mm
|
| Largeur: |
345 mm
mm
|
| Profondeur: |
435 mm
mm
|
| Nombre et diamètres de piquages: |
4 piquages diamètre 80 mm + 1 piquage diamètre 125 mm
|
| Diamètre du piquage de rejet: |
160 mm
mm
|
| Poids: |
6.48 kg
kg
|
| Couleur: |
bleu et métal
|
Caractéristiques motorisation
| Type de moteur: |
Courant à commutation électronique
|
| Nombre de vitesses: |
1
|
| Alimentation électrique: |
230 V~ 50 Hz
|
| Puissance minimale: |
6 W
W
|
| Calibre de protection: |
2.00 A
A
|
| Protection IP: |
IP X2
|
Caractéristiques aérauliques
| Description du système (Groupe ou Kit) (URL): |
|
| Description du système (Groupe ou Kit) (Texte): |
groupe d'extraction seul HYGROCOSY M BC
|
| Débit max (Qmax): |
243.00 m3/h
m3/h
|
| Pression à Qmax: |
118 Pa
Pa
|
| Débit min (Qmin): |
10.00 m3/h
m3/h
|
| Pression à Qmin: |
87 Pa
Pa
|
Caractéristiques acoustiques
| Puissance acoustique à la bouche cuisine: |
36.30 dB(A)
dB(A)
|
Caractéristiques normatives
| Domaine d'emploi: |
|
| Type de logement mini: |
T2 - 1 sanitaire - 1 salle d'eau
|
| Type de logement maxi: |
T7+ / 4 sanitaires
|
| Certificat NF VMC (PDF): |
|
| Avis technique: |
Oui
|
| Avis technique (Référence): |
14/13-1911*V2
|
| Avis technique (PDF): | |
| Avis technique (URL): |
|
| Certification CSTBat (URL): |
www.certita.fr/sites/default/files/certificats/certificat_groupe_extrac._chy5_35.61.1.docx_.pdf
|
Caractéristique RT liées à un projet
| Débit de base (Qvbase): |
www.atlantic-ventilation.fr/logiciels
|
| Débit de pointe (Qvpointe): |
www.atlantic-ventilation.fr/logiciels
|
| Débit VMC hygroréglable (Qvrepspec pour cdep = 1) = 1: |
www.atlantic-ventilation.fr/logiciels
|
| Somme des modules des entrées d'air (Smea): |
www.atlantic-ventilation.fr/logiciels
|
| Gestion de la ventilation: |
Temporisée
|
| Puissance électrique pondérée (Tableau PDF): |
Atlantic_AO131911_V2.pdf
|
| Puissance électrique pondérée (Tableau URL): |
www.atlantic-ventilation.fr/logiciels
|
Mise en oeuvre
| Spécifiés de raccordement des gaines: |
1- Insérer le piquage twist and go -technoqlogie brevetée) dans la gaine et le visser en sens anti-horaire. 2- Mettre le collier nylon sur la gaine pour assurer le maintien du piquage. 3- Insérer le piquage dans les encoches prévues sur le groupe d'extraction et visser 1/4 de tour dans le sens horaire
|
Caractéristiques techniques
| * Description du caisson: |
Valeur non fournie par le fabricant.
|
| Type de ventilateur en caisson: |
|
| Si autre type de ventilateur en caisson: |
|
| Type: |
|
| Si autre type: |
|
| Si hygroréglable: |
|
| Destination(s): |
|
| Si autre destination: |
|
| Domaine d'emploi (en maison individuelle): |
|
| Montage: |
|
| Nombre de piquages sanitaires (en maison individuelle): |
|
| Diamètre du piquage sanitaire (en maison individuelle): |
|
| Refoulement: |
|
| Diamètre de piquage de refoulement: |
mm
|
| Pilotage du débit: |
|
| Avis technique (PDF): |
Sélectionner un fichier
|
| Numéro ATEC: |
|
| Type de certification: |
|
| Aspiration: |
|
| Installation: |
|
| Diamètre de piquage cuisine (maison individuelle): |
mm
|
| Mode de transmission: |
|
| Nombre de vitesses du ventilateur: |
|
| Ventilateur à vitesse variable: |
|
| Matière du caisson: |
|
| Si autre matière: |
|
| Caisson isolé: |
|
| Si isolé: |
|
| Épaisseur de l'isolation: |
mm
|
| Résistance au feu: |
|
| Procès verbal résistance au feu n°: |
|
| Laboratoire d'essai de la résistance au feu: |
|
| Date du PV de la résistance au feu: |
|
| Niveau de puissance acoustique en petite vitesse de la bouche cuisine (en maison individuelle): |
dB(A)
|
| Calibrage protection: |
A
|
| Intensité maximale: |
|
| Fréquence: |
|
| Raccordement électrique: |
|
| Section d'alimentation: |
mm²
|
| Alimentation classe II: |
|
CERTIFICATIONS
Caractéristiques normatives
| Certification NF VMC: |
Non
|
| N° Certificat NF VMC: |
|
| Certificat NF-VMC (URL): |
|
| Certification CSTBat: |
Oui
|
| Certification CSTBat (PDF): |
Certif CSTBat Hygrocosy mini et Hygrocosy mini BC.pdf
|
LOGISTIQUE
Caractéristiques logistiques
| Longueur du colisage: |
375 mm
mm
|
| Hauteur du colisage: |
225 mm
mm
|
| Profondeur du conditionnement: |
580.0 mm
mm
|
| Poids brut du colisage: |
7.36 kg
kg
|
| Nature du colisage: |
Carton
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14040
|
| Nombre d'applications DEEE: |
1
|
| Montant de base DEEE: |
0.83
|
ERP - ECO-CONCEPTION
Caractéristiques normatives
| Eligibilité Certificat d'Economie d'Energie: |
Oui
|
| Fiche CEE applicable (PDF): | |
| Fiche CEE applicable (URL): |
|
Directive ErP : Données EPREL
| Consommation d'énergie spécifique (conditions climatiques moyennes) (SEC): |
kWh(m²/an)
|
| Consommation d'énergie spécifique (conditions climatiques plus froides) (SEC): |
kWh(m²/an)
|
| Consommation d'énergie spécifique (conditions climatiques plus chaudes) (SEC): |
kWh(m²/an)
|
| Classe de SEC (conditions climatiques moyennes): |
|
| Classe de SEC (conditions climatiques plus froides): |
|
| Classe de SEC (conditions climatiques plus chaudes): |
|
| Consommation d’électricité annuelle (CEA): |
kWh électricité/an
|
| Type de motorisation installée ou prévue: |
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée: |
W
|
| Niveau de puissance acoustique - Lwa: |
dB
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI: |
W/(m3/h)
|
| Typologie de régulation et facteur de régulation: |
|
| Position de l'alarme visuelle du filtre: |
|
| Description de l'alarme visuelle du filtre: |
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa et – 20 Pa: |
%
|
| Économie annuelle de chauffage (conditions climatiques moyennes, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus froides, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus chaudes, EAC): |
kWh énergie primaire/an
|
| L'étanchéité à l'air intérieur/extérieur: |
m3/h
|
| Unité canalisée: |
|
| Instructions de pré-assemblage/démontage (URL): |
|
| Instructions en vue de l'installation de grilles d'insufflation/extraction réglementées dans la façade pour l'insufflation/l'extraction d'air naturelles: |
|
| Taux de fuites externes: |
%
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
ERP URV
| Consommation énergétique spécifique SEC climat froid: |
kWh(m²/an)
|
| Consommation énergétique spécifique SEC climat moyen: |
kWh(m²/an)
|
| Consommation d’énergie spécifique SEC climat chaud: |
kWh(m²/an)
|
| Consommation d'électricité annuelle: |
kWh électricité/an
|
| Economie annuelle de chauffage EAC (Climat froid): |
kWh énergie primaire/an
|
| Classe énergétique: |
|
| Typologie déclarée: |
Unité de ventilation résidentielle
|
| Type de flux: |
Simple flux
|
| Type de motorisation installée ou prévue: |
|
| Type de système de récupération de chaleur: |
Récupération
|
| Rendement thermique de récupération de chaleur: |
1774.00 %
%
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée au débit maximal: |
W
|
| Niveau de puissance acoustique (LwA): |
dB(A)
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI Consommation électrique du moteur: |
0.0981 kWh/an
kWh/an
|
| Facteur de régulation: |
%
|
| Typologie de contrôle: |
|
| Taux de fuites internes maximales déclaré pour DF ou R en dépression: |
%
|
| Taux de fuites internes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de fuites externes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de mélange des unités double flux décentralisées: |
%
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa pour Unités décentralisées uniquement: |
|
| Sensibilité du flux d'air aux variations de pression à - 20 Pa pour Unités décentralisées uniquement: |
|
| Étanchéité à l'air intérieur/Extérieur pour Unités décentralisées uniquement: |
m3/h
|
| Position de l'alarme visuelle: |
|
| Description de l'alarme visuelle: |
|
| Instructions d'installation des entrées d'air neuf (Texte): |
|
| Instructions d'installation des entrées d'air neuf (PDF): |
Sélectionner un fichier
|
| Instructions d'installation des entrées d'air neuf (URL): |
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (PDF): |
Sélectionner un fichier
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (URL): |
|
| Autre étiquette ErP (PDF): |
Sélectionner un fichier
|
| Autre étiquette ErP (URL): |
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Instructions de démontage: |
|
CEE
| Éligible CEE: |
|
ECO-CONCEPTION
ERP URV
| SPI Consommation électrique du moteur: |
0.0981 kWh/an
kWh/an
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme HYGROCOSY MINI BC
Gamme HYGROCOSY MINI BC
| Préconisation du Fabricant (TXT): |
groupe très basse consommation universel (hygro A ou B) pour l'extraction de l'air vicié en logements collectifs ou maisons individuelles à partir de T2 de 2 à 4 sanitaires - fixations des conduits sur piquages à joints étanches ( Twist and go) - rejet en diamètre 160 mm - idéal pour les installations en faux-plafond grâce à son montage à plat et à sa faible hauteur (180 mm)
|
| Logo CSTBaT: |
O
|
| Logo NF VMC: |
N
|
| Marque commerciale: |
ATLANTIC
|
| Nom de la gamme: |
HYGROCOSY MINI BC
|
| Code de la gamme: |
3SF
|
| Date de mise à jour: |
2023-04-12
|
| Référence de la fiche standardisée (Texte): |
BAR-TH-127
|
| Référence de la fiche standardisée (PDF): |
bar-th-127-ventilation_mecanique_controlee_simple_flux_hydroreglable.pdf
|
| Référence de la fiche standardisée (URL): | |
| Puissance acoustique à la bouche cuisine: |
36.30 dB(A)
|
| Logo EUROVENT PERFORMANCE CERTIFIED: |
N
|
| Photo 1 Gamme Commerciale (technique): |
 |
| Préconisation du Fabricant (PDF): | |
| Logo NF Electricité: |
Non
|
Marque ATLANTIC
Marque ATLANTIC
| Nom de la marque commerciale: |
ATLANTIC
|
| Site internet: | |
| Adresse 1: |
58 Avenue du Général Leclerc
|
| Code postal: |
92340
|
| Ville: |
Bourg la Reine
|
| Pays: |
FRANCE
|
| Fax: |
01 46 83 60 07
|
| Téléphone: |
01 46 83 60 00
|
