- Nom du produit: Optimocosy HR
- Code Article: 412203
- Code EAN: 3416084122038
- 02/10/2026 - 03:30

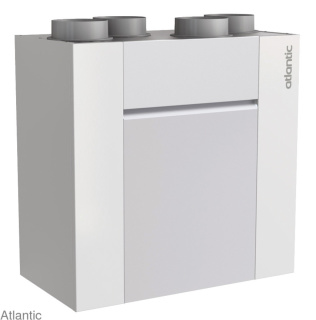

Optimocosy HR
| Marque commerciale: | ATLANTIC |
| Domaine: | Ventilation |
| Famille: | Double Flux Individuel |
| Gamme: | Optimocosy HR |
| Nom du produit: | Optimocosy HR |
| Code Article: | 412203 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3416084122038 |
| Désignation longue: | VMC double flux haut rendement Optimocosy HR |
| Date de mise à jour: | 01/02/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Optimocosy HR
|
| * Nom du produit: |
Optimocosy HR
|
| Code EAN: |
3416084122038
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
VMC double flux haut rendement Optimocosy HR
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
1DF
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-02-01
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RE2020 : Ventilateurs double flux en caisson
| Destination: |
|
| Si autre destination, précisez: |
|
| Type de logement: |
|
| Installation: |
|
| Si intérieure, précisez: |
|
| Si extérieure, précisez: |
|
| Nombre de piquage sanitaire: |
|
| Diamètre des piquage sanitaire (en maison individuelle): |
mm
|
| Piquage sanitaire reconfigurable (en maison individuelle): |
|
| Débits des piquages sanitaires (en maison individuelle): |
m3/h
|
| Diamètre du piquage cuisine (en maison individuelle): |
mm
|
| Diamètre du piquage de rejet (en maison individuelle): |
mm
|
TECHNIQUE
Données RE2020 : Ventilateurs double flux en caisson
| Description du ou des caissons: |
|
Caractéristiques techniques
| Hauteur: |
740 mm
mm
|
| Largeur: |
750 mm
mm
|
| Profondeur: |
415 mm
mm
|
| Nombre et diamètres de piquages: |
4 piquages diamètre 160 mm
|
| Diamètre du piquage de rejet: |
160 mm
mm
|
| Poids: |
44.60 kg
kg
|
| Couleur: |
blanc et gris
|
Caractéristiques motorisation
| Type de moteur: |
Courant à commutation électronique
|
| Nombre de vitesses: |
|
| Alimentation électrique: |
230 V~ 50 Hz
|
| Puissance minimale: |
90 W
W
|
| Calibre de protection: |
2.00 A
A
|
| Protection IP: |
|
Caractéristiques aérauliques
| Description du système (Groupe ou Kit) (URL): |
|
| Description du système (Groupe ou Kit) (Texte): |
Caisson extérieur en tôle peinte - intérieur en PSE avec mousse polyuréthane isolante et acoustique -pièges à sons intégrés au caisson - Echangeur haut rendement à contre-courant - Moteurs basse consommation à courant continu, à débits constants - système d'antigivrage automatique par réduction progressive de débit - batterie électrique de dégivrage (option) pour les climats froids - raccord condensats avec siphon intégré breveté
|
| Débit max (Qmax): |
290.00 m3/h
m3/h
|
| Pression à Qmax: |
45 Pa
Pa
|
| Débit min (Qmin): |
10.00 m3/h
m3/h
|
| Pression à Qmin: |
370 Pa
Pa
|
Compatibilité accesoires
| Compatible avec Puits Canadien: |
Oui
|
| Compatible avec Batterie de Chauffage: |
Oui
|
Filtration
| Classe du filtre à l'insufflation: |
G4+F7
|
| Classe du filtre à l'extraction: |
G4
|
By-pass
| Présence d'un By-pass: |
Oui
|
| Type de By-pass: |
Partiel
|
| Type de gestion: |
Automatique
|
Température de By-passage
| Température extérieure de déclenchement en période chauffage: |
20.00 °C
°C
|
| Température intérieure de déclenchement en période chauffage: |
19.00 °C
°C
|
| Température extérieure de déclenchement hors période chauffage: |
12.00 °C
°C
|
| Température intérieure de déclenchement hors période chauffage: |
24.00 °C
°C
|
Caractéristiques acoustiques
| Niveau de puissance acoustique en conduit: |
dB(A)
|
| Niveau de puissance acoustique en conduit au soufflage: |
dB(A)
|
Caractéristiques normatives et de certification
| Domaine d'emploi: |
|
| Type de logement mini: |
T3
|
| Type de logement maxi: |
T7 + 7 sanitaires
|
| Avis technique: |
Non
|
| Avis technique (Référence): |
|
| Avis technique (PDF): |
Sélectionner un fichier
|
Caractéristiques RT liées à un projet
| Efficacité au débit de référence de la VMC Hygroréglable: |
|
| Statut de l'éfficacité du débit de référence de la VMC Hygroréglable: |
|
| Efficacité au débit de référence de la VMC Autoréglable: |
0,92
|
| Statut de l'éfficacité du débit de référence de la VMC Autoréglable: |
Déclaré
|
Mise en oeuvre
| Type de montage: |
Mural
|
| Spécifiés de raccordement des gaines: |
|
PEP : Ventilation
| Masse totale hors emballage: |
kg
|
CERTIFICATIONS
Caractéristiques normatives et de certification
| Certification NF VMC Hygroréglable: |
Non
|
| Référence du Certificat NF VMC Hygroréglable: |
|
| Certificat NF VMC Hygroréglable (PDF): |
|
| Certification NF VMC Autoréglable: |
Non
|
| Référence du Certificat NF VMC Autoréglable: |
|
| Certificat NF VMC Autoréglable (PDF): |
Sélectionner un fichier
|
| Certificat NF VMC Autoréglable (URL): |
|
| Certificat NF-VMC (URL): |
|
| Certificat PassivAus (URL): |
|
LOGISTIQUE
Caractéristiques logistiques
| Longueur du colisage: |
800 mm
mm
|
| Hauteur du colisage: |
1180 mm
mm
|
| Profondeur du conditionnement: |
600.0 mm
mm
|
| Poids brut du colisage: |
47.60 kg
kg
|
| Nature du colisage: |
Carton + bois
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14040
|
| Nombre d'applications DEEE: |
1
|
| Montant de base DEEE: |
0.83
|
ERP - ECO-CONCEPTION
Caractéristiques normatives et de certification
| Eligibilité Certificat d'Economie d'Energie: |
Non
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Fiche CEE applicable (URL): |
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| Classe de SEC (conditions climatiques moyennes): |
|
| Consommation d'énergie spécifique (conditions climatiques moyennes) (SEC): |
kWh(m²/an)
|
| Classe de SEC (conditions climatiques plus froides): |
|
| Consommation d'énergie spécifique (conditions climatiques plus froides) (SEC): |
kWh(m²/an)
|
| Classe de SEC (conditions climatiques plus chaudes): |
|
| Consommation d'énergie spécifique (conditions climatiques plus chaudes) (SEC): |
kWh(m²/an)
|
| Consommation d’électricité annuelle (CEA): |
kWh électricité/an
|
| Type de motorisation installée ou prévue: |
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée: |
W
|
| Niveau de puissance acoustique - Lwa: |
dB
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI: |
W/(m3/h)
|
| Typologie de régulation et facteur de régulation: |
|
| Position de l'alarme visuelle du filtre: |
|
| Description de l'alarme visuelle du filtre: |
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa et – 20 Pa: |
%
|
| Économie annuelle de chauffage (conditions climatiques moyennes, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus froides, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus chaudes, EAC): |
kWh énergie primaire/an
|
| L'étanchéité à l'air intérieur/extérieur: |
m3/h
|
| Unité canalisée: |
|
| Instructions de pré-assemblage/démontage (URL): |
|
| Type de système de récupération de chaleur: |
|
| Taux de fuites internes maximum: |
%
|
| Taux de fuites externes maximum: |
%
|
| Taux de recirculation: |
%
|
| Taux de mélange: |
%
|
| Rendement thermique de l'échangeur: |
%
|
ERP URV
| Consommation énergétique spécifique SEC climat froid: |
kWh(m²/an)
|
| Consommation énergétique spécifique SEC climat moyen: |
kWh(m²/an)
|
| Consommation d’énergie spécifique SEC climat chaud: |
kWh(m²/an)
|
| Consommation d'électricité annuelle: |
kWh électricité/an
|
| Economie annuelle de chauffage EAC (Climat froid): |
kWh énergie primaire/an
|
| Classe énergétique: |
|
| Typologie déclarée: |
Unité de ventilation résidentielle
|
| Type de flux: |
Double flux
|
| Type de motorisation installée ou prévue: |
|
| Type de système de récupération de chaleur: |
Récupération
|
| Rendement thermique de récupération de chaleur: |
1774.00 %
%
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée au débit maximal: |
W
|
| Niveau de puissance acoustique (LwA): |
dB(A)
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI Consommation électrique du moteur: |
kWh/an
|
| Facteur de régulation: |
%
|
| Typologie de contrôle: |
|
| Taux de fuites internes maximales déclaré pour DF ou R en dépression: |
%
|
| Taux de fuites internes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de fuites externes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de mélange des unités double flux décentralisées: |
%
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa pour Unités décentralisées uniquement: |
|
| Sensibilité du flux d'air aux variations de pression à - 20 Pa pour Unités décentralisées uniquement: |
|
| Étanchéité à l'air intérieur/Extérieur pour Unités décentralisées uniquement: |
m3/h
|
| Position de l'alarme visuelle: |
|
| Description de l'alarme visuelle: |
|
| Instructions d'installation des entrées d'air neuf (Texte): |
|
| Instructions d'installation des entrées d'air neuf (PDF): |
Sélectionner un fichier
|
| Instructions d'installation des entrées d'air neuf (URL): |
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (PDF): |
Sélectionner un fichier
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (URL): |
|
| Autre étiquette ErP (PDF): |
Sélectionner un fichier
|
| Autre étiquette ErP (URL): |
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Instructions de démontage: |
|
CEE
| Éligible CEE: |
|
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
ECO-CONCEPTION
ERP URV
| SPI Consommation électrique du moteur: |
kWh/an
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Optimocosy HR
Gamme Optimocosy HR
| Préconisation du Fabricant (TXT): |
pour une efficacité maximale, installer le double en volume chauffé. Pour les installations hors volume chaufé, il est impératif d'utiliser des conduits isolés d'épaisseur 50 mm de laine de verre ou équivalent
|
| Logo NF VMC: |
N
|
| Code de la gamme: |
1DF
|
| Marque commerciale: |
ATLANTIC
|
| Nom de la gamme: |
Optimocosy HR
|
| Date de mise à jour: |
2023-04-12
|
| Type de famille Ventilation: |
Double flux individuel
|
| Type de VMC Double Flux: |
Autoréglable
|
| Brochure commerciale ou argumentaires commerciaux (URL): | |
| Arguments commerciaux (TXT): |
Jusqu'à 91% de rendement thermique
Isolation acoustique renforcée (22,5 dB(A) à 2 m pour un débit de 150 m3/h)
Qualité d’air intérieur optimisée : modulation automatique de débits selon l’occupation (sonde CO2)
Filtre anti-odeur (option) : limite l'entrée des gaz odorants à l'intérieur du logement
Pilotage à distance possible compatible COZYTOUCH : 1ère application qui permet d’accéder à distance à toutes les fonctionnalités de la centrale double flux Optimocosy HR d’Atlantic
|
| Logo NF Electricité: |
Non
|
| Photo 1 Gamme Commerciale (technique): |
 |
| Brochure commerciale ou argumentaires commerciaux (PDF): |
Marque ATLANTIC
Marque ATLANTIC
| Nom de la marque commerciale: |
ATLANTIC
|
| Site internet: | |
| Adresse 1: |
58 Avenue du Général Leclerc
|
| Code postal: |
92340
|
| Ville: |
Bourg la Reine
|
| Pays: |
FRANCE
|
| Fax: |
01 46 83 60 07
|
| Téléphone: |
01 46 83 60 00
|
