- Nom du produit: Duolix Eco
- Code Article: 412134
- Code EAN: 3416084121345
- 02/10/2026 - 13:00
Duolix Eco
| Marque commerciale: | ATLANTIC |
| Domaine: | Ventilation |
| Famille: | Double Flux Individuel |
| Gamme: | Duolix Eco |
| Nom du produit: | Duolix Eco |
| Code Article: | 412134 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3416084121345 |
| Désignation longue: | VMC double flux haut rendement Duolix Eco |
| Date de mise à jour: | 01/02/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Duolix Eco
|
| * Nom du produit: |
Duolix Eco
|
| Code EAN: |
3416084121345
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
VMC double flux haut rendement Duolix Eco
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
4DF
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-02-01
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RE2020 : Ventilateurs double flux en caisson
| Destination: |
|
| Si autre destination, précisez: |
|
| Type de logement: |
|
| Installation: |
|
| Si intérieure, précisez: |
|
| Si extérieure, précisez: |
|
| Nombre de piquage sanitaire: |
|
| Diamètre des piquage sanitaire (en maison individuelle): |
mm
|
| Piquage sanitaire reconfigurable (en maison individuelle): |
|
| Débits des piquages sanitaires (en maison individuelle): |
m3/h
|
| Diamètre du piquage cuisine (en maison individuelle): |
mm
|
| Diamètre du piquage de rejet (en maison individuelle): |
mm
|
TECHNIQUE
Données RE2020 : Ventilateurs double flux en caisson
| Description du ou des caissons: |
|
Caractéristiques techniques
| Hauteur: |
542 mm
mm
|
| Largeur: |
797 mm
mm
|
| Profondeur: |
420 mm
mm
|
| Nombre et diamètres de piquages: |
4 piquages diamètre 125 mm
|
| Diamètre du piquage de rejet: |
125 mm
mm
|
| Poids: |
41.00 kg
kg
|
| Couleur: |
blanc
|
Caractéristiques motorisation
| Type de moteur: |
Courant alternatif
|
| Nombre de vitesses: |
2
|
| Alimentation électrique: |
230 V~ 50 Hz
|
| Puissance minimale: |
140 W
W
|
| Calibre de protection: |
1.00 A
A
|
| Protection IP: |
IP 41
|
Caractéristiques aérauliques
| Description du système (Groupe ou Kit) (URL): |
|
| Description du système (Groupe ou Kit) (Texte): |
Caisson en tôle peinte en blanc - intérieur : PSE et mousse polyméthane isolante - dégivrage automatique de l'échangeur
de 2 à 4 sanitaires.
Panneaux en tôle peinte calorifugés.
Mode petite et grande vitesse.
Bouton inverseur pour le changement de vitesse.
Deux ventilateurs entraînés par des moteurs asynchrones.
Deux filtres plans plissés (air neuf et air extrait) d’efficacité M5 démontables en tissu de
polypropylène (sans fibres de verre).
Récupérateur de chaleur à plaques à haut rendement (>90%) étanche
|
| Débit max (Qmax): |
280.00 m3/h
m3/h
|
| Pression à Qmax: |
100 Pa
Pa
|
| Débit min (Qmin): |
40.00 m3/h
m3/h
|
| Pression à Qmin: |
180 Pa
Pa
|
Compatibilité accesoires
| Compatible avec Puits Canadien: |
Oui
|
| Compatible avec Batterie de Chauffage: |
Non
|
Filtration
| Classe du filtre à l'insufflation: |
filtre plans plissés d’efficacité M5 démontables en tissu de polypropylène (sans fibres de verre).
|
| Classe du filtre à l'extraction: |
filtre plans plissésd’efficacité M5 démontables en tissu de polypropylène (sans fibres de verre).
|
By-pass
| Présence d'un By-pass: |
Non
|
| Type de By-pass: |
|
| Type de gestion: |
|
Température de By-passage
| Température extérieure de déclenchement en période chauffage: |
20.00 °C
°C
|
| Température intérieure de déclenchement en période chauffage: |
19.00 °C
°C
|
| Température extérieure de déclenchement hors période chauffage: |
12.00 °C
°C
|
| Température intérieure de déclenchement hors période chauffage: |
24.00 °C
°C
|
Caractéristiques acoustiques
| Niveau de puissance acoustique en conduit: |
dB(A)
|
| Niveau de puissance acoustique en conduit au soufflage: |
dB(A)
|
Caractéristiques normatives et de certification
| Domaine d'emploi: |
|
| Type de logement mini: |
T2 - 1 sanitaire
|
| Type de logement maxi: |
T7 - 4 sanitaires (maxi 2 salles de bian + 2 WC)
|
| Avis technique: |
Non
|
| Avis technique (Référence): |
|
| Avis technique (PDF): |
Sélectionner un fichier
|
Caractéristiques RT liées à un projet
| Efficacité au débit de référence de la VMC Hygroréglable: |
|
| Statut de l'éfficacité du débit de référence de la VMC Hygroréglable: |
|
| Efficacité au débit de référence de la VMC Autoréglable: |
0,92
|
| Statut de l'éfficacité du débit de référence de la VMC Autoréglable: |
Déclaré
|
Mise en oeuvre
| Type de montage: |
Mural
|
| Spécifiés de raccordement des gaines: |
|
PEP : Ventilation
| Masse totale hors emballage: |
kg
|
CERTIFICATIONS
Caractéristiques normatives et de certification
| Certification NF VMC Hygroréglable: |
Non
|
| Référence du Certificat NF VMC Hygroréglable: |
|
| Certificat NF VMC Hygroréglable (PDF): |
|
| Certification NF VMC Autoréglable: |
Non
|
| Référence du Certificat NF VMC Autoréglable: |
|
| Certificat NF VMC Autoréglable (PDF): |
Sélectionner un fichier
|
| Certificat NF VMC Autoréglable (URL): |
|
| Certificat NF-VMC (URL): |
|
| Certificat PassivAus (URL): |
|
LOGISTIQUE
Caractéristiques logistiques
| Longueur du colisage: |
1200 mm
mm
|
| Hauteur du colisage: |
1000 mm
mm
|
| Profondeur du conditionnement: |
800.0 mm
mm
|
| Poids brut du colisage: |
51.00 kg
kg
|
| Nature du colisage: |
Carton + bois
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14040
|
| Nombre d'applications DEEE: |
1
|
| Montant de base DEEE: |
0.83
|
ERP - ECO-CONCEPTION
Caractéristiques normatives et de certification
| Eligibilité Certificat d'Economie d'Energie: |
Non
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Fiche CEE applicable (URL): |
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| Classe de SEC (conditions climatiques moyennes): |
|
| Consommation d'énergie spécifique (conditions climatiques moyennes) (SEC): |
kWh(m²/an)
|
| Classe de SEC (conditions climatiques plus froides): |
|
| Consommation d'énergie spécifique (conditions climatiques plus froides) (SEC): |
kWh(m²/an)
|
| Classe de SEC (conditions climatiques plus chaudes): |
|
| Consommation d'énergie spécifique (conditions climatiques plus chaudes) (SEC): |
kWh(m²/an)
|
| Consommation d’électricité annuelle (CEA): |
kWh électricité/an
|
| Type de motorisation installée ou prévue: |
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée: |
W
|
| Niveau de puissance acoustique - Lwa: |
dB
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI: |
W/(m3/h)
|
| Typologie de régulation et facteur de régulation: |
|
| Position de l'alarme visuelle du filtre: |
|
| Description de l'alarme visuelle du filtre: |
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa et – 20 Pa: |
%
|
| Économie annuelle de chauffage (conditions climatiques moyennes, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus froides, EAC): |
kWh énergie primaire/an
|
| Économie annuelle de chauffage (conditions climatiques plus chaudes, EAC): |
kWh énergie primaire/an
|
| L'étanchéité à l'air intérieur/extérieur: |
m3/h
|
| Unité canalisée: |
|
| Instructions de pré-assemblage/démontage (URL): |
|
| Type de système de récupération de chaleur: |
|
| Taux de fuites internes maximum: |
%
|
| Taux de fuites externes maximum: |
%
|
| Taux de recirculation: |
%
|
| Taux de mélange: |
%
|
| Rendement thermique de l'échangeur: |
%
|
ERP URV
| Consommation énergétique spécifique SEC climat froid: |
kWh(m²/an)
|
| Consommation énergétique spécifique SEC climat moyen: |
kWh(m²/an)
|
| Consommation d’énergie spécifique SEC climat chaud: |
kWh(m²/an)
|
| Consommation d'électricité annuelle: |
kWh électricité/an
|
| Economie annuelle de chauffage EAC (Climat froid): |
kWh énergie primaire/an
|
| Classe énergétique: |
|
| Typologie déclarée: |
Unité de ventilation résidentielle
|
| Type de flux: |
Double flux
|
| Type de motorisation installée ou prévue: |
|
| Type de système de récupération de chaleur: |
Récupération
|
| Rendement thermique de récupération de chaleur: |
1774.00 %
%
|
| Débit maximal: |
m3/h
|
| Puissance électrique absorbée au débit maximal: |
W
|
| Niveau de puissance acoustique (LwA): |
dB(A)
|
| Débit de référence: |
m3/s
|
| Différence de pression de référence: |
Pa
|
| SPI Consommation électrique du moteur: |
kWh/an
|
| Facteur de régulation: |
%
|
| Typologie de contrôle: |
|
| Taux de fuites internes maximales déclaré pour DF ou R en dépression: |
%
|
| Taux de fuites internes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de fuites externes maximales déclaré pour DF ou R en surpression: |
%
|
| Taux de mélange des unités double flux décentralisées: |
%
|
| Sensibilité du flux d'air aux variations de pression à + 20 Pa pour Unités décentralisées uniquement: |
|
| Sensibilité du flux d'air aux variations de pression à - 20 Pa pour Unités décentralisées uniquement: |
|
| Étanchéité à l'air intérieur/Extérieur pour Unités décentralisées uniquement: |
m3/h
|
| Position de l'alarme visuelle: |
|
| Description de l'alarme visuelle: |
|
| Instructions d'installation des entrées d'air neuf (Texte): |
|
| Instructions d'installation des entrées d'air neuf (PDF): |
Sélectionner un fichier
|
| Instructions d'installation des entrées d'air neuf (URL): |
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (PDF): |
Sélectionner un fichier
|
| Etiquette ErP pour SF inférieur à 30 kW et tous les DF (URL): |
|
| Autre étiquette ErP (PDF): |
Sélectionner un fichier
|
| Autre étiquette ErP (URL): |
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Instructions de démontage: |
|
CEE
| Éligible CEE: |
|
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
ECO-CONCEPTION
ERP URV
| SPI Consommation électrique du moteur: |
kWh/an
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS

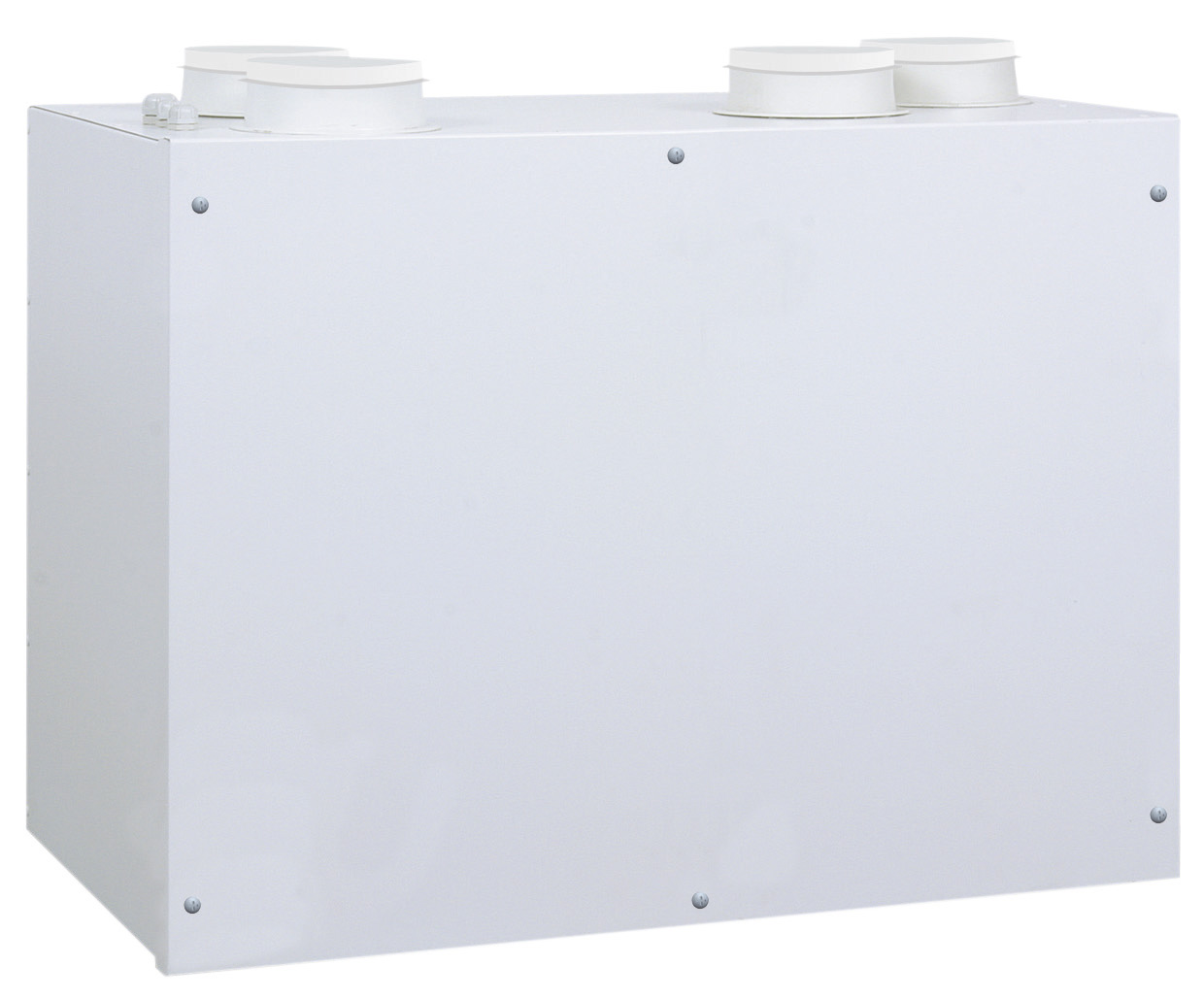

Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Duolix Eco
Gamme Duolix Eco
| Préconisation du Fabricant (TXT): |
pour une efficacité maximale, installer le double en volume chauffé. Pour les installations hors volume chaufé, il est impératif d'utiliser des conduits isolés d'épaisseur 50 mm de laine de verre ou équivalent
|
| Logo NF VMC: |
N
|
| Code de la gamme: |
4DF
|
| Marque commerciale: |
ATLANTIC
|
| Nom de la gamme: |
Duolix Eco
|
| Date de mise à jour: |
2023-04-12
|
| Type de famille Ventilation: |
Double flux individuel
|
| Type de VMC Double Flux: |
Autoréglable
|
| Brochure commerciale ou argumentaires commerciaux (URL): | |
| Arguments commerciaux (TXT): |
Investissement modéré
Economies d'énergie : échangeur haut rendement 92%
Qualité de l'air intérieure : filtration M5
|
| Logo NF Electricité: |
Non
|
| Photo 1 Gamme Commerciale (technique): |
 |
| Brochure commerciale ou argumentaires commerciaux (PDF): |
Marque ATLANTIC
Marque ATLANTIC
| Nom de la marque commerciale: |
ATLANTIC
|
| Site internet: | |
| Adresse 1: |
58 Avenue du Général Leclerc
|
| Code postal: |
92340
|
| Ville: |
Bourg la Reine
|
| Pays: |
FRANCE
|
| Fax: |
01 46 83 60 07
|
| Téléphone: |
01 46 83 60 00
|
