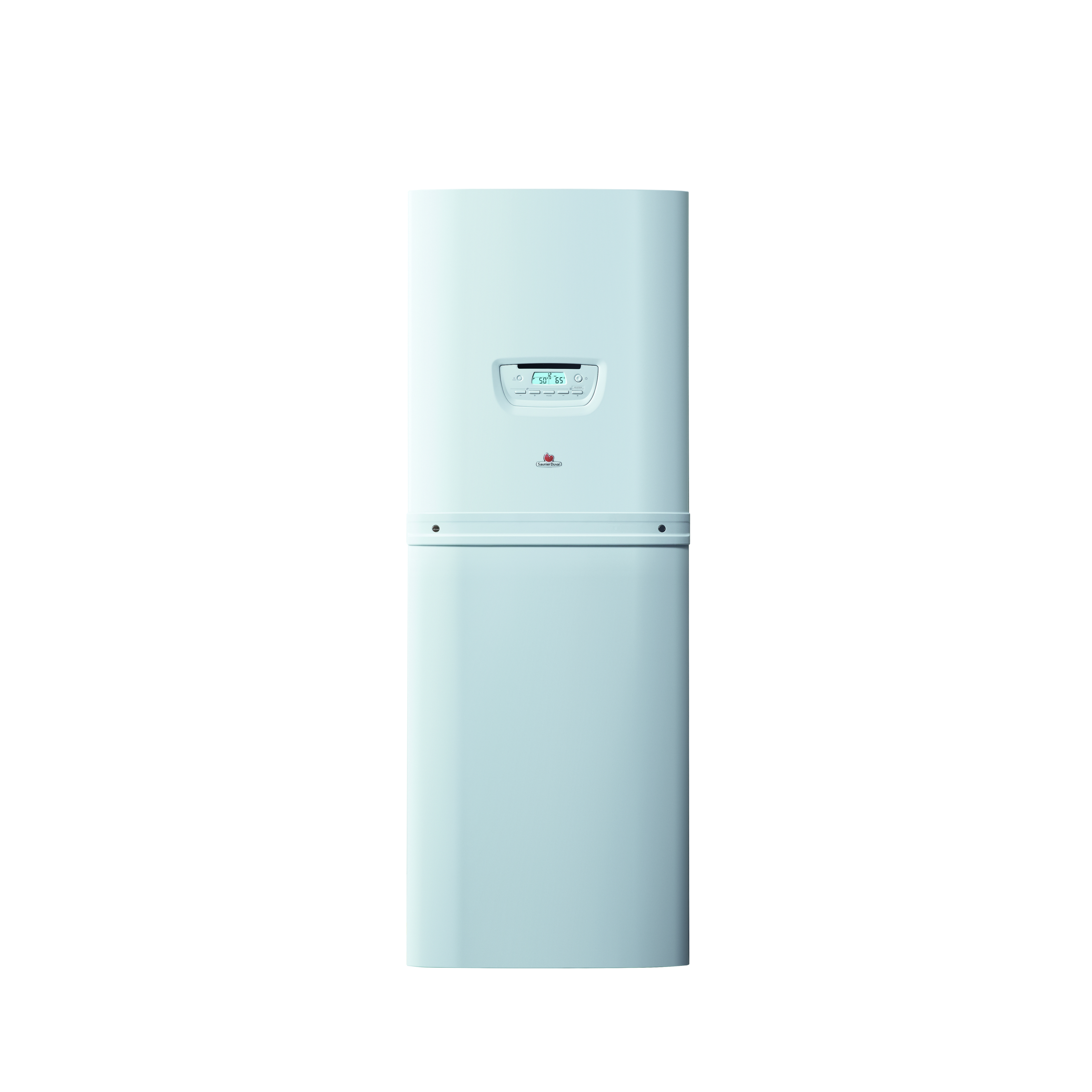

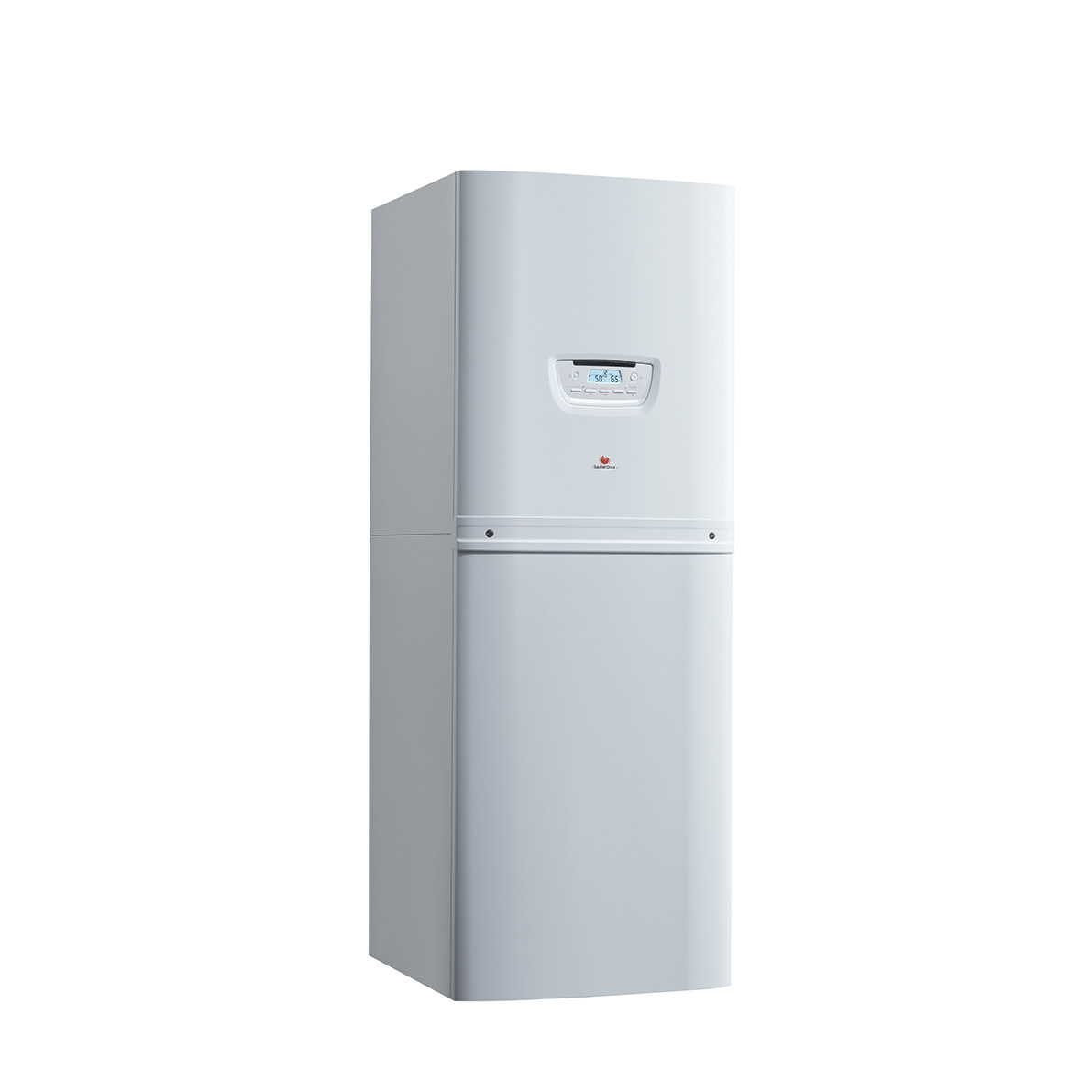

Heliotwin Condens F 24 150
| Marque commerciale: | SAUNIER DUVAL |
| Domaine: | Chaudières |
| Famille: | Chauffage et ECS avec ballon intégré > 10L |
| Gamme: | Heliotwin Condens |
| Nom du produit: | Heliotwin Condens F 24 150 |
| Code Article: | 0010014604 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3532040985407 |
| Désignation longue: | Heliotwin Condens F 24 150 |
| Date de mise à jour: | 01/02/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Heliotwin Condens
|
| * Nom du produit: |
Heliotwin Condens F 24 150
|
| Code EAN: |
3532040985407
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
Heliotwin Condens F 24 150
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
201509
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-02-01
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RT 2012 Ballon
| * Type de ballon (orientation): |
Vertical
|
| * Type de ballon selon RT 2012 (Type_prod_stockage): |
Ballon base plus appoint intégré
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Certifié
|
| * Coefficient de pertes thermiques - (UA)S: |
1.00 W/K
W/K
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Permanent
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
5 K
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
100.00
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 3
|
| * Volume total en eau du ballon (Vtot): |
150.80 l
l
|
| * Température maximale du ballon (θ_max): |
85 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| Système Hybride: |
Oui
|
| * Présence de ventilateur ou de clapet: |
Présence d'un ventilateur
|
| * Type d'énergie utilisée: |
Gaz
|
| * Puissance utile nominale (Pn_gen / P4): |
20.00 kW
kW
|
| * Rendement sur Pci à la puissance nominale (RPn): |
98.00 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Puissance utile intermédiaire (Pint / P1): |
6.00 kW
kW
|
| * Rendement Pci à la puissance intermédiaire (Rpint): |
108.00 %
%
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
71.2 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
80 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
32.80 W
W
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
4.20 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
TECHNIQUE
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| * Rendement sur Pci à la puissance nominale (RPn): |
98.00 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
71.2 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
80 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
| Puissance moyenne du circulateur (Pcir_ch): |
33.50 W
W
|
3CEp : informations générales
| * 3CEp: |
Non
|
| Catégorie de l'appareil: |
Gaz condensation
|
| Pièce d'adaptation : Mâle / Femelle: |
mm
|
| Clapet anti-retour: |
|
3CEp : Puissance maximale (Pleine charge)
| Puissance utile maximale: |
kW
|
| Débit calorifique à Pmax: |
kW
|
| Débit massique de fumées à Pmax: |
g/s
|
| Température des fumées à Pmax: |
°C
|
| Taux de CO2 à Pmax: |
%
|
| Pression ou Dépression à la buse à Pmax: |
|
3CEp : Puissance minimale déclarée (réglée)
| Puissance utile minimale: |
3.00 kW
kW
|
| Débit calorifique à Pmin: |
kW
|
| Débit massique de fumées à Pmin: |
g/s
|
| Température des fumées à Pmin: |
°C
|
| Taux de CO2 à Pmin: |
%
|
| Pression ou Dépression à la buse à la Pmin: |
Pa
|
Caractérisation de la chaudière
| Caractérisation de la chaudière (URL): |
|
| Caractérisation de la chaudière: |
Le tout-en-un autovidangeable. Une solution idéale en maison individuelle RT 2012. Un système tout-en-un dans une enveloppe unique et compacte : colonne gaz solaire avec système solaire autovidangeable tout intégré, prêt
|
| Spécificités: |
|
| Commentaire sur le système hybride: |
|
| Chaudière adaptable à un système solaire: |
Oui
|
| Commentaires sur l'adaptation à un système solaire: |
|
| Type de combustible utilisé: |
Gaz naturel ou propane
|
| Commentaire sur le combustible: |
|
| Commentaires sur le combustible (URL): |
|
| Débit nominal d'eau à Pn: |
1.07 m3/h
m3/h
|
Certification
| Marquage CE Chaudière: |
Oui
|
| Numéro du certificat de marquage CE: |
1312CP5873
|
| Certificat CE (URL): |
|
| Certificat CE (PDF): |
Sélectionner un fichier
|

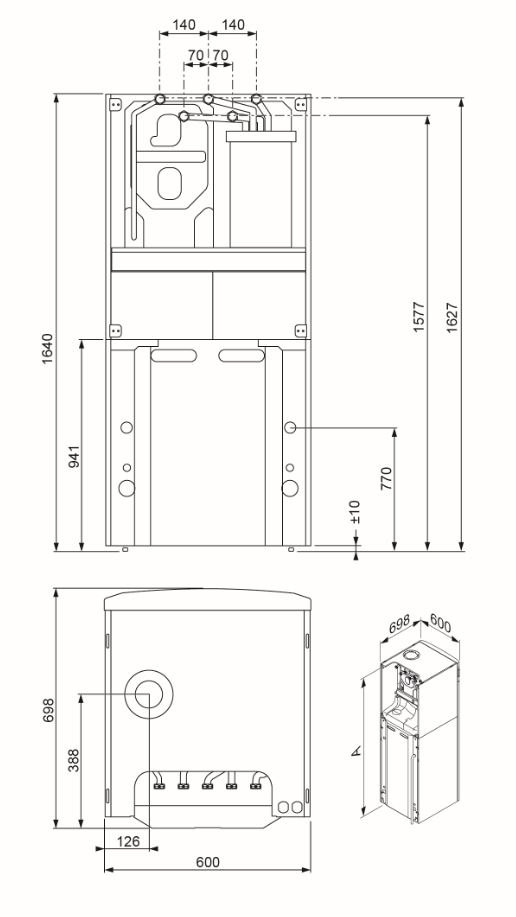

Caractéristiques dimensionnelles
| Largeur hors tout: |
600.0 mm
mm
|
| Profondeur hors tout: |
698.0 mm
mm
|
| Hauteur hors tout: |
1640.0 mm
mm
|
| Contenance totale en eau: |
l
|
| Contenance en eau: |
l
|
Raccordements à la chaudière
| Départ chauffage 1er circuit: |
|
| Retour chauffage 1er circuit: |
|
| Départ chauffage 2ème circuit: |
|
| Retour chauffage 2ème circuit: |
|
| Sortie ECS: |
|
| Entrée ECS: |
|
| Entrée Combustible: |
|
| Type de filetage: |
|
Circuit des produits de la combustion
| Type de conduit: |
C13,C33,C43,C93,B23p
|
| Type de raccordement: |
Cheminée ou étanche
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
A
|
| Protection IP: |
X4D
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Kit de raccordement au réseau BT
| Raccordement au réseau basse température.: |
Directement
|
| Référence du kit de raccordement au réseau basse température: |
|
Accessoires
| Accessoires: |
Régulateur d'ambiance programmable radio ou filaire avec ou sans sonde extérieure :Exacontrol, MiGo, MiSet, MiPro, MiPro Sense - Kits de remplacement « express » - Gestion multizone - Neutraliseur de condensats - Connectivité
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Performances énergétiques
| Puissance ajustable: |
Oui
|
| Commentaires sur la puissance ajustable: |
|
| Puissance ajustée: |
kW
|
Rendements à charge spéciale
| Rendement sur Pci à x% de la puissance nominale Pn_gen: |
%
|
| À x% de la puissance nominale Pn_gen: |
%
|
| Conditions de température moyenne d'essais: |
°C
|
Températures chaudière
| Température maximale de départ chauffage: |
°C
|
| Température mini de retour chaudière: |
20 °C
°C
|
| Température mini départ de chaudière: |
°C
|
| Commentaires sur les températures: |
|
Emissions NOx
| Classe de NOx: |
5
|
| NOx: |
mg/kWh
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
Oui
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Vitesse variable à pression constante
|
| Puissance électrique du circulateur à Pn: |
W
|
| Puissance électrique du circulateur à Pmin: |
W
|
| Débit minimal (Q2nd_résid): |
0.00
|
| Informations sur le circulateur: |
Vitesse variable et variation de la pression différentielle ?PV - Vitesse variable (moteur synchrone) piloté par la chaudière
|
Caractéristiques Ballon ECS supérieur à 10 litres
| Puissance utile nominale ECS: |
24.50 kW
kW
|
| Contenance du ballon de stockage ECS: |
l
|
| Contenance en eau de l'échangeur ECS: |
l
|
| Constante de refroidissement (Cr): |
0.240 Wh/24h.l.K
Wh/24h.l.K
|
| Pression maximale de service: |
10.00 bar
bar
|
| Fraction effective du ballon chauffé par l'appoint (faux): |
0.50
|
Débit d'eau chaude salintaire (ECS)
| Débit spécifique D: |
21.50 l/min
l/min
|
| Débit spécifique D1: |
l/min
|
| Débit spécifique D2: |
l/min
|
| Capacité de puisage R: |
l
|
| Critères de confort - Nombre d'étoiles: |
3
|
| Laboratoire d'essais ECS: |
|
| Numéro de PV d'essais ECS: |
|
| Puissance des auxiliaires électriques ECS: |
W
|
Données ECS Hors marquage CE
| Référence du certificat ECS (Hors Marquage CE): |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
49.60 dB(A)
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
38.90 dB(A)
dB(A)
|
| Organisme certification acoustique: |
CETIAT
|
| Certification acoustique: |
Oui
|
| N° PV / N° Fiche Acoustique: |
ACOU-1414160/1
|
| N° du P.V d'essais acoustiques: |
|
PEP : Chaudière
| Masse totale hors emballage: |
kg
|
| Masse d'électronique: |
|
| Masse emballage: |
|
| Consommation totale d'énergie - Ctot: |
|
| Durée de vie: |
ans
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
298.00 kg
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
1
|
| Nombre de colis: |
1
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
298.0 kg
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
1
|
| Unité de conditionnement: |
Pièce
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
14070
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
5.00
|
ERP - ECO-CONCEPTION
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
92 %
%
|
| * Consommation annuelle d'énergie (kWh) (QHE): |
17386 kWh
kWh
|
| * Consommation annuelle d'énergie (GJ) (QHE): |
63 GJ
GJ
|
| * Niveau de puissance acoustique (à l’intérieur) (Lwa): |
50 dB
dB
|
| * Classe d’efficacité saisonnière en chauffage: |
A
|
| * Puissance thermique nominale (Prated): |
20 kW
kW
|
| * Profil de soutirage déclaré: |
XL
|
| Classe d’efficacité saisonnière en ECS (conditions climatiques moyennes): |
A
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
83 %
%
|
| Fonctionnement en heures creuses: |
Non
|
| Consommation annuelle d'électricité (kWh) (AEC): |
51 kWh
kWh
|
| Consommation annuelle de combustible (GJ) (AFC): |
18 GJ
GJ
|
ECO-CONCEPTION
| Chaudière à condensation: |
Oui
|
| Chaudière basse température: |
Non
|
| Chaudière de type B1: |
Non
|
| Dispositif de chauffage mixte: |
Oui
|
| Type d'énergie utilisée: |
Gaz naturel ou Propane
|
| Efficacité énergétique saisonnière pour la chaudière équipée d'une régulation (ηs): |
96 %
%
|
ECO-CONCEPTION : Puissance utile
| À la puissance thermique nominale et en régime haute température (P4): |
kW
|
| À 30 % de la puissance thermique nominale et en régime basse température (P1): |
kW
|
ECO-CONCEPTION : Rendement utile
| Rendement à la puissance thermique nominale et en régime haute température (η4): |
%
|
| Rendement à 30 % de la puissance thermique nominale et en régime basse température - η1: |
%
|
ECO-CONCEPTION : Consommation d'électricité auxiliaire
| À pleine charge (elmax): |
kW
|
| À charge partielle (elmin): |
kW
|
| En mode veille (Psb): |
kW
|
ECO-CONCEPTION : Autres caractéristiques
| Pertes thermiques en régime stabilisé (Pstby): |
kW
|
| Consommation d'électricité du brûleur d'allumage (Pign): |
0.000 kW
kW
|
| Emissions d'oxyde d'azote (NOx): |
mg/kWh
|
| Consommation journalière de combustible (Qfuel): |
kWh
|
ECO-CONCEPTION : Pour les dispositifs de chauffage mixtes
| Consommation journalière d'électricité (kWh) (Qélec): |
kWh
|
Documents et contact
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): | |
| * Fiche Produit ErP (URL): |
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
Saunier Duval, SDECCI SAS17 rue de la Petite Baratte44300 NantesFrance
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Heliotwin Condens
Gamme Heliotwin Condens
| Préconisation du Fabricant (TXT): |
Le tout-en-un autovidangeable. Une solution idéale en maison individuelle RT 2012. Un système tout-en-un dans une enveloppe unique et compacte : colonne gaz solaire avec système solaire autovidangeable tout intégré, prêt
|
| Préconisation du Fabricant (URL): | |
| Code de la gamme: |
201509
|
| Nom de la gamme: |
Heliotwin Condens
|
| Marque commerciale: |
SAUNIER DUVAL
|
| Date de mise sur le marché: |
2015-02-01
|
| Date de mise à jour: |
2023-04-12
|
| Descriptif court: |
Heliotwin Condens 24 kW. Chaudière sol gaz
|
| Descriptif long: |
Le tout-en-un autovidangeable. Une solution idéale en maison individuelle RT 2012 : circulateur chauffage et solaire
|
| Fonction Chaudière: |
Chauffage et ECS avec ballon intégré > 10 l
|
| Classification de la chaudière: |
Condensation
|
| Plage de puissance utile de la gamme: |
3-20 kW
|
| Type de production ECS: |
ECS avec ballon intégré > 10 litres
|
| Commentaire sur le type de production ECS: |
Ballon solaire appoint dynamique
|
| Corps de chauffe équipé d'un brûleur (Unit): |
Oui
|
| Brûleur séparé à monter: |
Non
|
| Type de combustible Chaudière ou Brûleur: |
Gaz
|
| Evacuation des produits de la combustion: |
Type B ou C (Cheminée ou étanche)
|
| Régulation chauffage: |
Intégrée
|
| Régulation ECS chaudière: |
Intégrée
|
| Commentaire régulation ECS chaudière: |
modulante
|
| Matériau échangeur chauffage: |
Inox
|
| Nature du matériau préparateur ECS: |
Acier émaillé
|
| Type de protection de la cuve: |
Anode
|
| Marquage CE: |
Oui
|
| Photo 1 Gamme Commerciale (technique): |
 |
| Photo 2 Gamme Commerciale (détourée): |
 |
| Préconisation du Fabricant (PDF): | |
| Description courte de la gamme: |
Heliotwin Condens 24 kW. Chaudière sol gaz
|
| Dessin coté 1 (PDF): |
 |
| Brochure commerciale ou argumentaires commerciaux (PDF): | |
| Brochure commerciale ou argumentaires commerciaux (URL): | |
| Accessoires (TXT): |
Chaudière complète : chaudière nue : réf. 0010014604, kit de raccordement : réf. 0020170580, ventouse horizontale : réf. 0020080980. Autres accessoires : Exacontrol E7R C-B (thermostat d'ambiance radio programmable), sonde extérieure radio avec capteur photovoltaïque, gestion multizone, ventouses horizontales, verticales, système flexible condensation et 3CEp, accessoires solaires, neutraliseur de condensats
|
| Accessoires (URL): | |
| Logo NF Electricité: |
Non
|
| Logo NF autre: |
Non
|
| Logo NF électricité gamme technique: |
Non
|
| Logo NF Electricité performance: |
Non
|
| Type d'installation de la chaudière: |
Au sol
|
Marque SAUNIER DUVAL
Marque SAUNIER DUVAL
| Nom de la marque commerciale: |
SAUNIER DUVAL
|
| Site internet: | |
| Adresse 1: |
Le Technipole
|
| Adresse 2: |
8, avenue Pablo Picasso
|
| Code postal: |
94132
|
| Ville: |
Fontenay sous bois cedex
|
| Pays: |
France
|
| Fax: |
0148768932
|
| Téléphone: |
0149741111
|
