- Nom du produit: HYDROCONFORT SOLAIRE CONDENSATION VISIO 20
- Code Article: A4AO20000
- Code EAN: 3612890034385
- 04/10/2026 - 00:00
HYDROCONFORT SOLAIRE CONDENSATION VISIO 20
| Marque commerciale: | FRISQUET |
| Domaine: | Chaudières |
| Famille: | Chauffage et ECS avec ballon solaire |
| Gamme: | HYBRIDE CONDENSATION VISIO Solaire |
| Nom du produit: | HYDROCONFORT SOLAIRE CONDENSATION VISIO 20 |
| Code Article: | A4AO20000 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3612890034385 |
| Désignation longue: | HYDROCONFORT SOLAIRE CONDENSATION VISIO 20 |
| Date de mise à jour: | 15/04/2024 |
DONNEES DE BASE
Données de base
| Nom de la gamme: |
HYBRIDE CONDENSATION VISIO Solaire
|
| * Nom du produit: |
HYDROCONFORT SOLAIRE CONDENSATION VISIO 20
|
| Code EAN: |
3612890034385
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
HYDROCONFORT SOLAIRE CONDENSATION VISIO 20
|
| Arguments commerciaux (Texte): |
Cette chaudière bi-énergie, dotée d'une puissance bi-commutable 14/20 kW bénéficie des équipements Frisquet liés à la condensation et d'un ballon solaire intégré de 220 litres à haute performance. Prête à l'emploi et évolutive, elle permet d'atteindre une couverture solaire de 50 % avec un seul capteur plan. L'architecture exclusive du ballon garantit une eau chaude à température stable, disponible et abondante tout en maximalisant le stockage et l'échange de l'énergie solaire.
|
| * Code de la gamme parente: |
CONDVISIOSOLAIRE
|
| Date de mise sur le marché: |
2012-10-17
|
| Date de mise à jour: |
2024-04-15
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
DONNÉES RE2020
Données RT 2012 du Ballon solaire
| * Type de ballon (orientation): |
Vertical
|
| * Volume total en eau du ballon (Vtot): |
218.50 l
l
|
| * Statut de la valeur UA_S: |
Justifié
|
| * Coefficient de pertes thermiques du ballon - UA_S Th-BCE 2012: |
1.670
|
| * Type de gestion du thermostat solaire: |
Permanent
|
| * Puissance de l'appoint: |
Valeur non fournie par le fabricant.
kW
|
| * Prise en compte de l'hystérésis du thermostat du ballon: |
Valeur non fournie par le fabricant.
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
1 K
K
|
| * Hauteur de l'échangeur dans le ballon: |
0.32 mm
mm
|
| * N° de zone du ballon contenant la régulation (Z_rég_base): |
Zone 1
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RT2012): |
|
| Statut de l'hystérésis du thermostat de l'appoint - Statut_∆θ_appoint: |
|
| Hystérésis du système de régulation d'appoint - ∆θ_appoint: |
K
|
| Hauteur relative de l'échangeur d'appoint dans le ballon - Hrel_ech_appoint: |
mm
|
| Numéro de la zone du ballon qui contient l'appoint (Z_appoint): |
|
| Numéro de la zone du ballon qui contient la régulation d'appoint (Zreg_ap): |
|
| * Température maximale du ballon (θ_max): |
65 °C
°C
|
| Type de gestion du thermostat de l'appoint (Type_gest_ap) (RE2020): |
|
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| Système Hybride: |
Non
|
| * Présence de ventilateur ou de clapet: |
Présence d'un ventilateur et d'un clapet
|
| * Type d'énergie utilisée: |
Gaz
|
| * Puissance utile nominale (Pn_gen / P4): |
20.00 kW
kW
|
| * Rendement sur Pci à la puissance nominale (RPn): |
97.01 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Puissance utile intermédiaire (Pint / P1): |
6.74 kW
kW
|
| * Rendement Pci à la puissance intermédiaire (Rpint): |
109.00 %
%
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
120.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
70 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
94.00 W
W
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
6.00 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
Caractéristiques Ballon ECS supérieur à 10 litres
| * Type de ballon selon RT 2012 (Type_prod_stockage): |
Ballon base plus appoint intégré
|
| * Coefficient de pertes thermiques - (UA)S: |
1.00 W/K
W/K
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Justifié
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Permanent
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
0.32
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 1
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
TECHNIQUE
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| * Rendement sur Pci à la puissance nominale (RPn): |
97.01 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
120.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
70 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
| Puissance moyenne du circulateur (Pcir_ch): |
16.00 W
W
|
Données RT 2012 du Ballon solaire
| Nature de l'appoint (Type_d'appoint): |
|
| Constante de refroidissement (Cr): |
0.180 Wh/24h.l.K
Wh/24h.l.K
|
| * Type de gestion du thermostat solaire: |
Permanent
|
| Fraction effective du ballon chauffé par l'appoint (faux): |
0.33
|
Caractérisation de la chaudière
| Caractérisation de la chaudière (URL): |
|
| Caractérisation de la chaudière: |
|
| Spécificités: |
|
| Commentaire sur le système hybride: |
|
| Chaudière adaptable à un système solaire: |
|
| Commentaires sur l'adaptation à un système solaire: |
Type de ballon : Ballon Solaire
Fonction du ballon : ECS seule
Numéro de la zone contenant le système de régulation de base : 1
Numéro de la zone contenant l'échangeur du générateur d'appoint : 3
Numéro de la zone contenant le système de régulation de l'appoint : 3
Hauteur de l'échangeur d'appoint à partir du fond de la zone d'appoint : 0,2
|
| Type de combustible utilisé: |
Gaz naturel ou propane
|
| Commentaire sur le combustible: |
Kit Propane inclus de serie
|
| Commentaires sur le combustible (URL): |
|
| Débit nominal d'eau à Pn: |
0.85 m3/h
m3/h
|
Certification
| Marquage CE Chaudière: |
Oui
|
| Numéro du certificat de marquage CE: |
1312CN5581
|
| Certificat CE (URL): |
|
| Certificat CE (PDF): |
Sélectionner un fichier
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
mm
|
| Profondeur hors tout: |
mm
|
| Hauteur hors tout: |
mm
|
| Contenance totale en eau: |
13.00 l
l
|
| Contenance en eau: |
l
|
Raccordements à la chaudière
| Départ chauffage 1er circuit: |
3/4'' (20x27)
|
| Retour chauffage 1er circuit: |
3/4'' (20x27)
|
| Départ chauffage 2ème circuit: |
3/4'' (20x27)
|
| Retour chauffage 2ème circuit: |
3/4'' (20x27)
|
| Sortie ECS: |
1/2″ (15x 21)
|
| Entrée ECS: |
1/2″ (15x21)
|
| Entrée Combustible: |
3/4'' (20x27)
|
| Type de filetage: |
|
Circuit des produits de la combustion
| Type de conduit: |
C13, C33, C43, C53, B23P, B33, C43P
|
| Type de raccordement: |
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
60/100 mm
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
| Taux de CO2 à Pmax: |
%
|
| Pression ou Dépression à la buse à la Pmin: |
Pa
|
| Débit massique de fumées à Pmax: |
g/s
|
| Température des fumées à Pmax: |
°C
|
| Taux de CO2 à Pmin: |
%
|
| Débit massique de fumées à Pmin: |
g/s
|
| Pression ou Dépression à la buse à Pmax: |
|
| Température des fumées à Pmin: |
°C
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
6.00 A
A
|
| Protection IP: |
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Kit de raccordement au réseau BT
| Raccordement au réseau basse température.: |
Directement
|
| Référence du kit de raccordement au réseau basse température: |
|
Accessoires
| Accessoires: |
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Performances énergétiques
| Puissance utile minimale: |
2.00 kW
kW
|
| Puissance ajustable: |
Non
|
| Commentaires sur la puissance ajustable: |
|
| Puissance ajustée: |
kW
|
Rendements à charge spéciale
| Rendement sur Pci à x% de la puissance nominale Pn_gen: |
%
|
| À x% de la puissance nominale Pn_gen: |
%
|
| Conditions de température moyenne d'essais: |
°C
|
Températures chaudière
| Température maximale de départ chauffage: |
80.00 °C
°C
|
| Température mini de retour chaudière: |
19 °C
°C
|
| Température mini départ de chaudière: |
21 °C
°C
|
| Commentaires sur les températures: |
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
Oui
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
41.00 W
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Valeur non fournie par le fabricant.
|
| Puissance électrique du circulateur à Pn: |
16.00 W
W
|
| Puissance électrique du circulateur à Pmin: |
4.00 W
W
|
| Débit minimal (Q2nd_résid): |
0.09
|
| Informations sur le circulateur: |
|
Caractéristiques Ballon ECS supérieur à 10 litres
| Puissance utile nominale ECS: |
20.00 kW
kW
|
| Contenance du ballon de stockage ECS: |
l
|
| Contenance en eau de l'échangeur ECS: |
7.00 l
l
|
| Pression maximale de service: |
7.00 bar
bar
|
Débit d'eau chaude salintaire (ECS)
| Débit spécifique D: |
l/min
|
| Débit spécifique D1: |
l/min
|
| Débit spécifique D2: |
l/min
|
| Capacité de puisage R: |
l
|
| Critères de confort - Nombre d'étoiles: |
|
| Laboratoire d'essais ECS: |
|
| Numéro de PV d'essais ECS: |
|
| Puissance des auxiliaires électriques ECS: |
W
|
Données ECS Hors marquage CE
| Référence du certificat ECS (Hors Marquage CE): |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
51.00 dB(A)
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
dB(A)
|
| Organisme certification acoustique: |
|
| Certification acoustique: |
|
| N° PV / N° Fiche Acoustique: |
|
| N° du P.V d'essais acoustiques: |
|
Emissions NOx
| Classe de NOx: |
6
|
| NOx: |
38.32 mg/kWh
mg/kWh
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
166.00 kg
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
166.0 kg
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
ECO-CONCEPTION
| Chaudière à condensation: |
Oui
|
| Chaudière basse température: |
|
| Chaudière de type B1: |
|
| Dispositif de chauffage mixte: |
Oui
|
| Type d'énergie utilisée: |
|
| * Puissance thermique nominale (Prated): |
20 kW
kW
|
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
92 %
%
|
| Efficacité énergétique saisonnière pour la chaudière équipée d'une régulation (ηs): |
95 %
%
|
ECO-CONCEPTION : Puissance utile
| À la puissance thermique nominale et en régime haute température (P4): |
kW
|
| À 30 % de la puissance thermique nominale et en régime basse température (P1): |
kW
|
ECO-CONCEPTION : Rendement utile
| Rendement à la puissance thermique nominale et en régime haute température (η4): |
%
|
| Rendement à 30 % de la puissance thermique nominale et en régime basse température - η1: |
%
|
ECO-CONCEPTION : Consommation d'électricité auxiliaire
| À pleine charge (elmax): |
kW
|
| À charge partielle (elmin): |
kW
|
| En mode veille (Psb): |
kW
|
ECO-CONCEPTION : Autres caractéristiques
| Pertes thermiques en régime stabilisé (Pstby): |
kW
|
| Consommation d'électricité du brûleur d'allumage (Pign): |
kW
|
| Emissions d'oxyde d'azote (NOx): |
mg/kWh
|
| Consommation journalière de combustible (Qfuel): |
kWh
|
ECO-CONCEPTION : Pour les dispositifs de chauffage mixtes
| Consommation journalière d'électricité (kWh) (Qélec): |
kWh
|
Documents et contact
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel

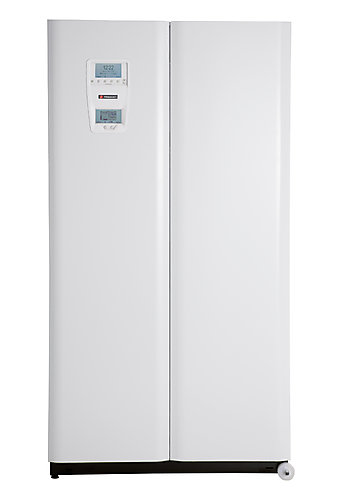

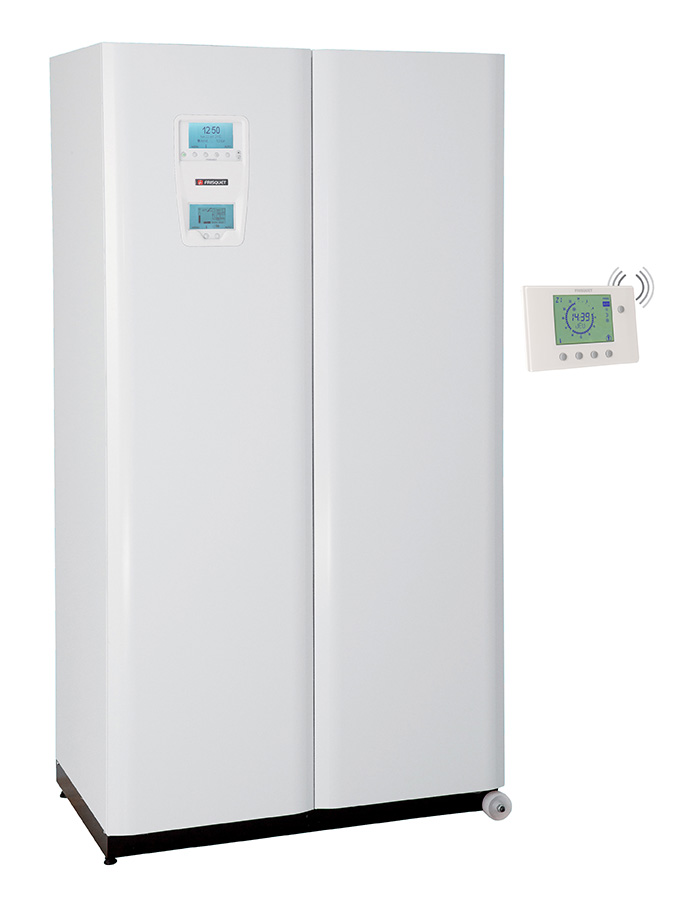

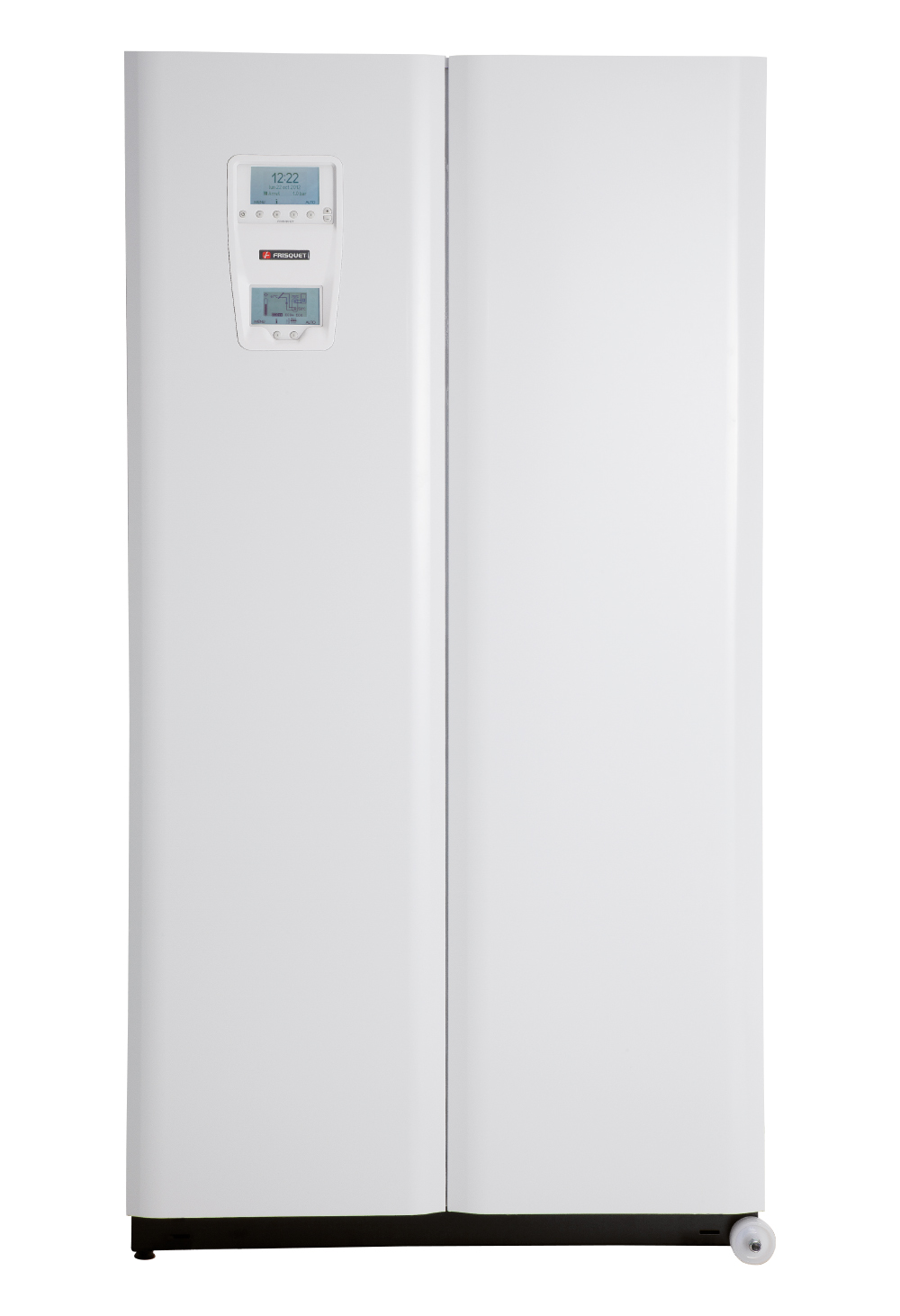

| Photo principale du produit: |
Sélectionner une image
|

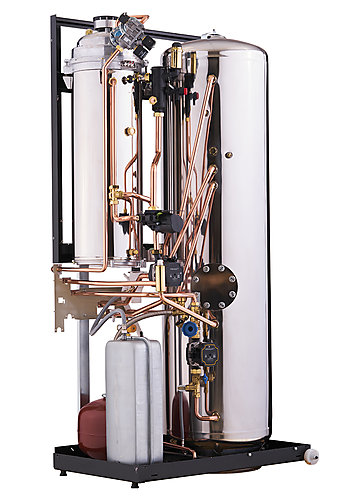

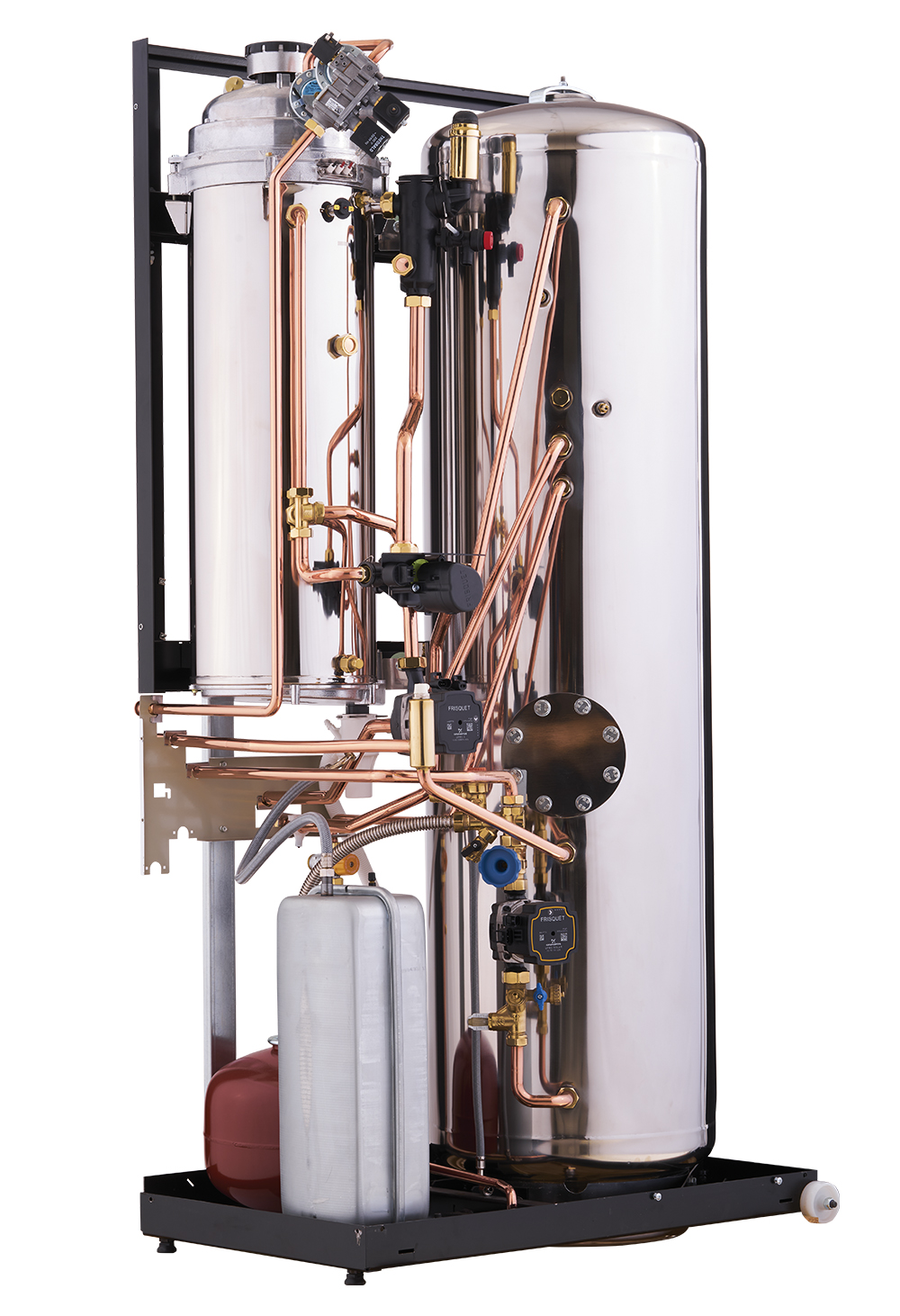

| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
310710_13.pdf
310710_13.pdf
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme HYBRIDE CONDENSATION VISIO Solaire
Gamme HYBRIDE CONDENSATION VISIO Solaire
| Code de la gamme: |
CONDVISIOSOLAIRE
|
| Nom de la gamme: |
HYBRIDE CONDENSATION VISIO Solaire
|
| Marque commerciale: |
FRISQUET
|
| Date de mise à jour: |
2024-04-15
|
| Fonction Chaudière: |
Chauffage et ECS avec ballon intégré > 10 l
|
| Commentaires sur la fonction chaudière: |
Fonction solaire integrée
|
| Classification de la chaudière: |
Condensation
|
| Plage de puissance utile de la gamme: |
20 kW
|
| Corps de chauffe équipé d'un brûleur (Unit): |
Non
|
| Brûleur séparé à monter: |
Non
|
| Evacuation des produits de la combustion: |
Type C (Etanche)
|
| Commentaires sur le type d'évacuation des PDC: |
C13, C33, C43, C43p, C53, B23p, B33
|
| Régulation chauffage: |
Intégrée
|
| Régulation ECS chaudière: |
Intégrée
|
| Commentaire régulation ECS chaudière: |
RTA : Régulateur de Température Automatique ECS ; PSE : Programme Spécial Eau Chaude ; Dispositif Anti Légionelles
|
| Matériau échangeur chauffage: |
Inox
|
| Nature du matériau préparateur ECS: |
Inox
|
| Marquage CE: |
Non
|
| Photo principale de la gamme: |
 |
| Logo Gamme Commerciale: |
 |
| Logo NF électricité gamme technique: |
Non
|
| Logo NF Electricité performance: |
Non
|
| Type d'installation de la chaudière: |
Au sol
|
Marque FRISQUET
Marque FRISQUET
| Nom de la marque commerciale: |
FRISQUET
|
| Site internet: | |
| Adresse 1: |
20, rue Branly
|
| Adresse 2: |
zone industrielle
|
| Code postal: |
77109
|
| Ville: |
MEAUX CEDEX
|
| Pays: |
FRANCE
|
| Fax: |
01 60 25 38 50
|
| Téléphone: |
01 60 09 91 00
|
