- Nom du produit: Vitosol 100-FM SH1F 2,33 m²
- Code Article: ZK02626
- Code EAN:
- 02/10/2026 - 05:00

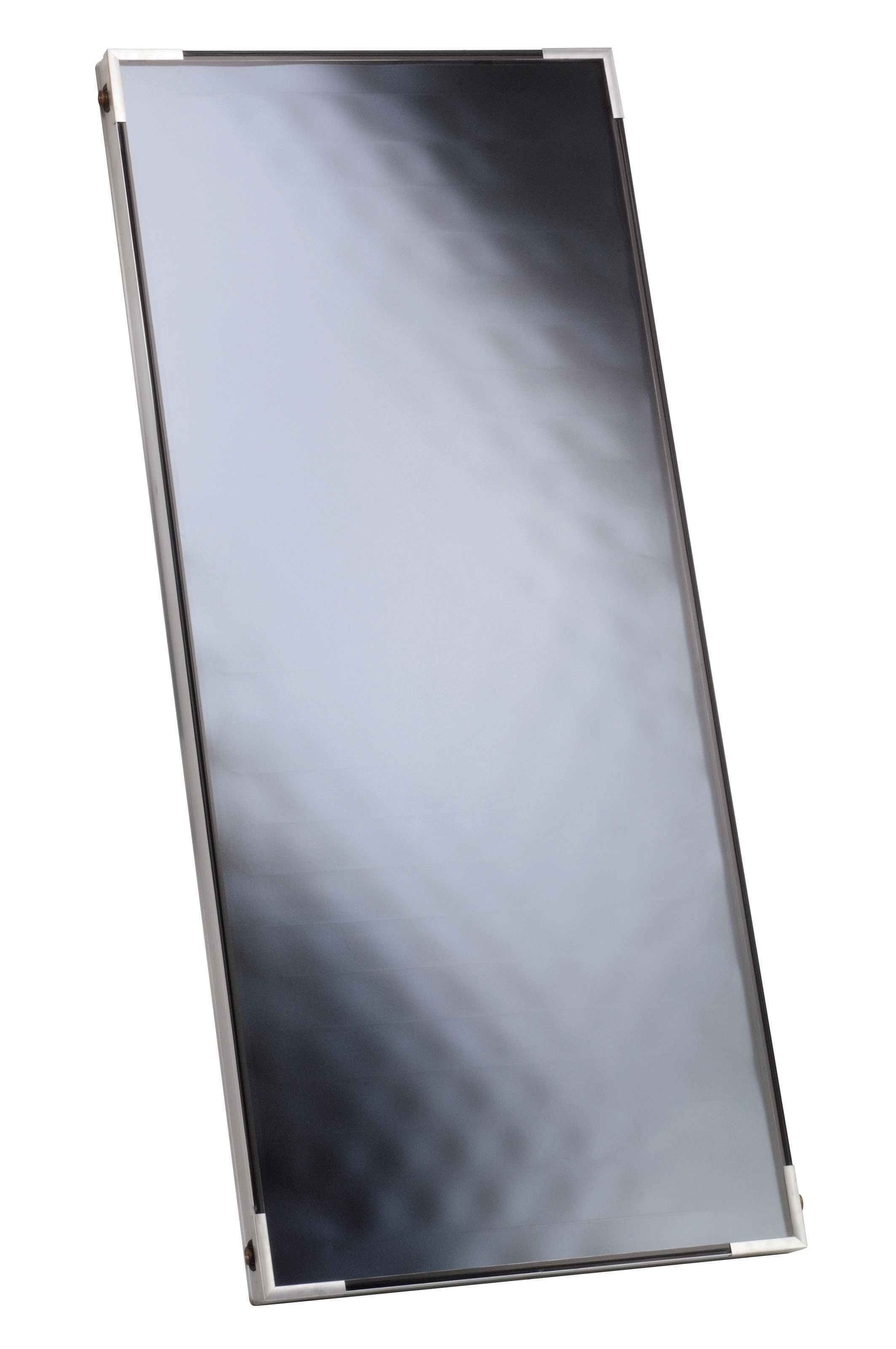

Vitosol 100-FM SH1F 2,33 m²
| Marque commerciale: | VIESSMANN |
| Domaine: | Solaire |
| Famille: | Capteurs - Composants |
| Gamme: | Vitosol 100-FM |
| Nom du produit: | Vitosol 100-FM SH1F 2,33 m² |
| Code Article: | ZK02626 |
| Etiquette code barre EAN: | Non |
| Code EAN: | |
| Désignation longue: | Vitosol 100-FM SV1F/SH1F 2,33 m² |
| Date de mise à jour: | 01/02/2022 |
DONNEES DE BASE
Données de base
| Nom de la gamme: |
Vitosol 100-FM
|
| * Nom du produit: |
Vitosol 100-FM SH1F 2,33 m²
|
| Code EAN: |
|
| Etiquette code barre EAN: |
Non
|
| Domaines d'installation: |
|
| Désignation longue: |
Vitosol 100-FM SV1F/SH1F 2,33 m²
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
VITOSOL 100-FM
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2022-02-01
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
Caractérisation du capteur
| Nom du capteur: |
Vitosol 100-FM SH1F 2,33 m²
|
| Code article capteur: |
ZK02626
|
| Code GTIN: |
|
| Etiquette code barre GTIN: |
|
DONNÉES RE2020
Caractéristiques du capteur
| * Type de capteur: |
Valeur non fournie par le fabricant.
|
| * Superficie d'entrée - A: |
2.33 m²
m²
|
| * Statut de la valeur - A: |
Certifié
|
| * Rendement optique - A: |
0.810
|
| * Statut de la valeur - Eta: |
Certifié
|
| * Coefficient des pertes du premier ordre - a1: |
4,6 W/m².K²
W/m².K²
|
| * Statut de la valeur - a1: |
Certifié
|
| * Coefficient de pertes du second ordre - a2: |
0,026 W/m².K²
W/m².K²
|
| * Statut de la valeur - a2: |
Certifié
|
| * Facteur d'incidence - K_theta: |
0,91
|
| * Statut de la valeur - K_Theta: |
Certifié
|
| * Type de régulation de la boucle solaire: |
Sur la température
|
TECHNIQUE
Caractérisation du capteur
| Caractérisation du capteur: |
Pour la production d'eau chaude sanitaire, d'eau de chauffage et le ré-chauffage de l'eau de piscine via un échangeur de chaleur. Pour montage vertical ou horizontal, pour montage sur toits à versants (montage sur toiture), pour montage sur toiture-terrasse et sur support indépendant, pour montage en façade avec le type SH1F (version horizontale) .
|
| Caractérisation du capteur (PDF): |
KP Vitosol 200-FM-100-FM 9443409-7 FR 04-2016.pdf
|
| Caractérisation du capteur (URL): |
www.viessmann.fr/fr/chauffage-professionnel/solaire-thermique/capteur-plat/vitosol-100-fm.html
|
| Type d'installation du capteur: |
Superposition et toiture terrasse
|
| Autres types d'installation du capteur: |
|
| Nombre de capteurs: |
|
| Commentaires sur le nombre de capteurs: |
|
| Positionnement du capteur: |
Horizontal
|
| Inclinaison mini/maxi: |
|
Certifications du capteur
| Certification SOLAR KEYMARK: |
Oui
|
| N° de certificat SOLAR KEYMARK: |
011-7S2673 F
|
| Certificat SOLAR KEYMARK (PDF): | |
| N° de certificat SOLAR KEYMARK (URL): |
www.dincertco.tuv.com/registrations/60112292?locale=de
|
| Certification QB39: |
Non
|
| N° de certificat QB39: |
|
| N° de certificat QB39 (PDF): |
|
| N° de certificat QB39 (URL): |
|
Caractéristiques du capteur
| Superficie hors tout: |
2.51 m²
m²
|
| Superficie d'absorbeur: |
2.32 m²
m²
|
| * Statut de la valeur - a2: |
Certifié
|
| Température conventionnelle de stagnation: |
145.00 °C
°C
|
Dimensions Hors-tout du capteur
| Largeur du capteur: |
2380 mm
mm
|
| Épaisseur du capteur: |
72 mm
mm
|
| Hauteur du capteur: |
1056 mm
mm
|
| Pression maximale de service: |
6.00 bar
bar
|
| Contenance en fluide de l'absorbeur: |
2.40 l
l
|
ERP - ECO-CONCEPTION
Caractéristiques du capteur
| * Statut de la valeur - a2: |
Certifié
|
LOGISTIQUE
Dimensions Hors-tout du capteur
| Poids à vide du capteur: |
42.00 kg
kg
|
Colisage
| Poids brut (emballé): |
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
0.2 m3
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Non
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme Vitosol 100-FM
Gamme Vitosol 100-FM
| Logo SOLAR KEYMARK: |
logo solar keymark.jpg
|
| Code de la gamme: |
VITOSOL 100-FM
|
| Nom de la gamme: |
Vitosol 100-FM
|
| Marque commerciale: |
VIESSMANN
|
| Nom de la gamme de Capteurs: |
Vitosol 100-FM
|
| Type de composant: |
Capteur
|
| Capteurs plans: |
Oui
|
| Capteurs à tubes: |
Non
|
| Capteurs non vitrés: |
Non
|
| Marquage CE: |
Oui
|
| Brochure commerciale ou argumentaires commerciaux (URL): | |
| Arguments commerciaux (TXT): |

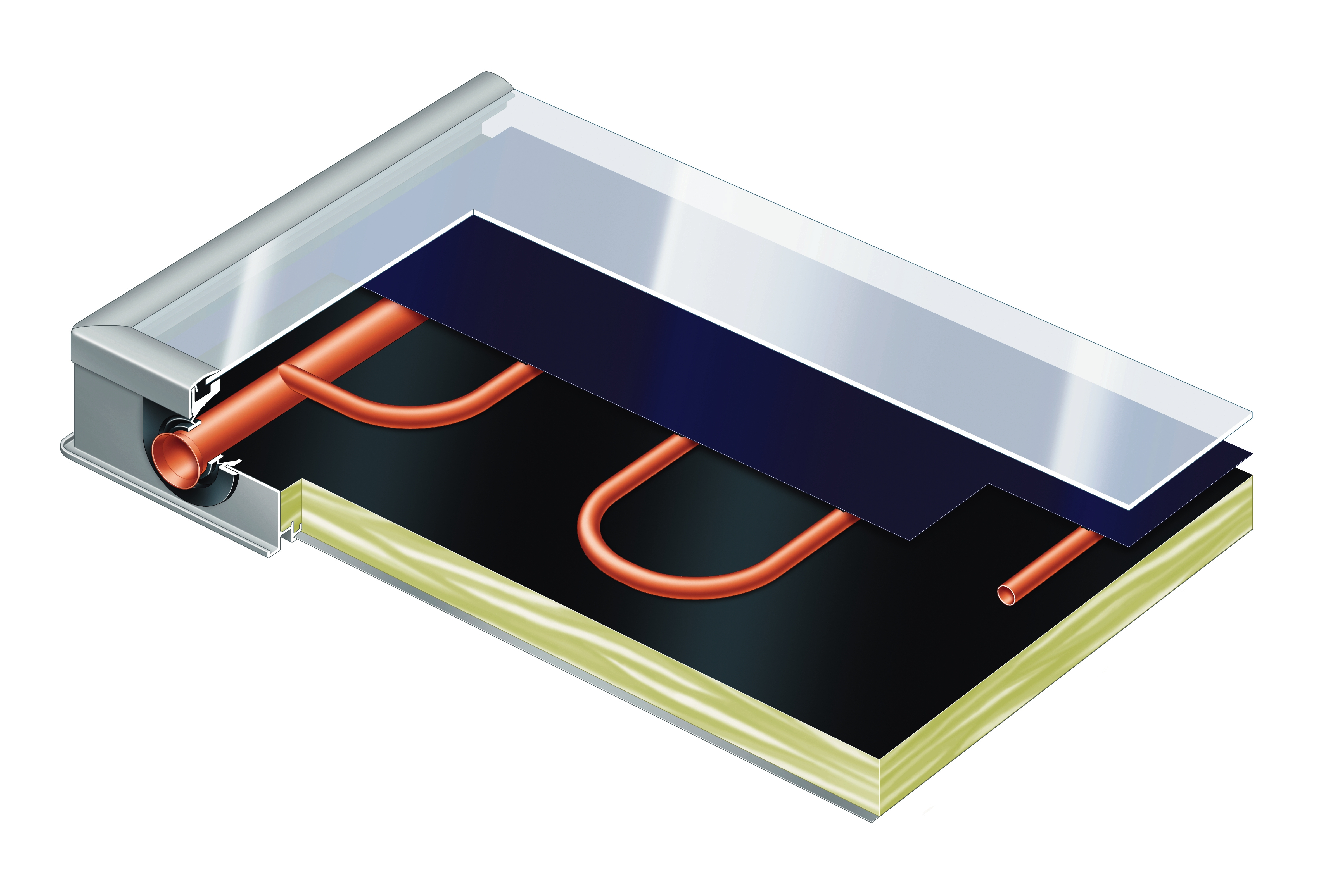

Capteurs plan équipé d'un absorbeur avec un revêtement Thermprotect à limitation de température de stagnation à moins de 150°C. . Existe en version Horizontal type SH2F/SH2G
|
