- Nom du produit: NAEMA 2 - 20
- Code Article: 021241
- Code EAN: 3410530212410
- 02/10/2026 - 03:30

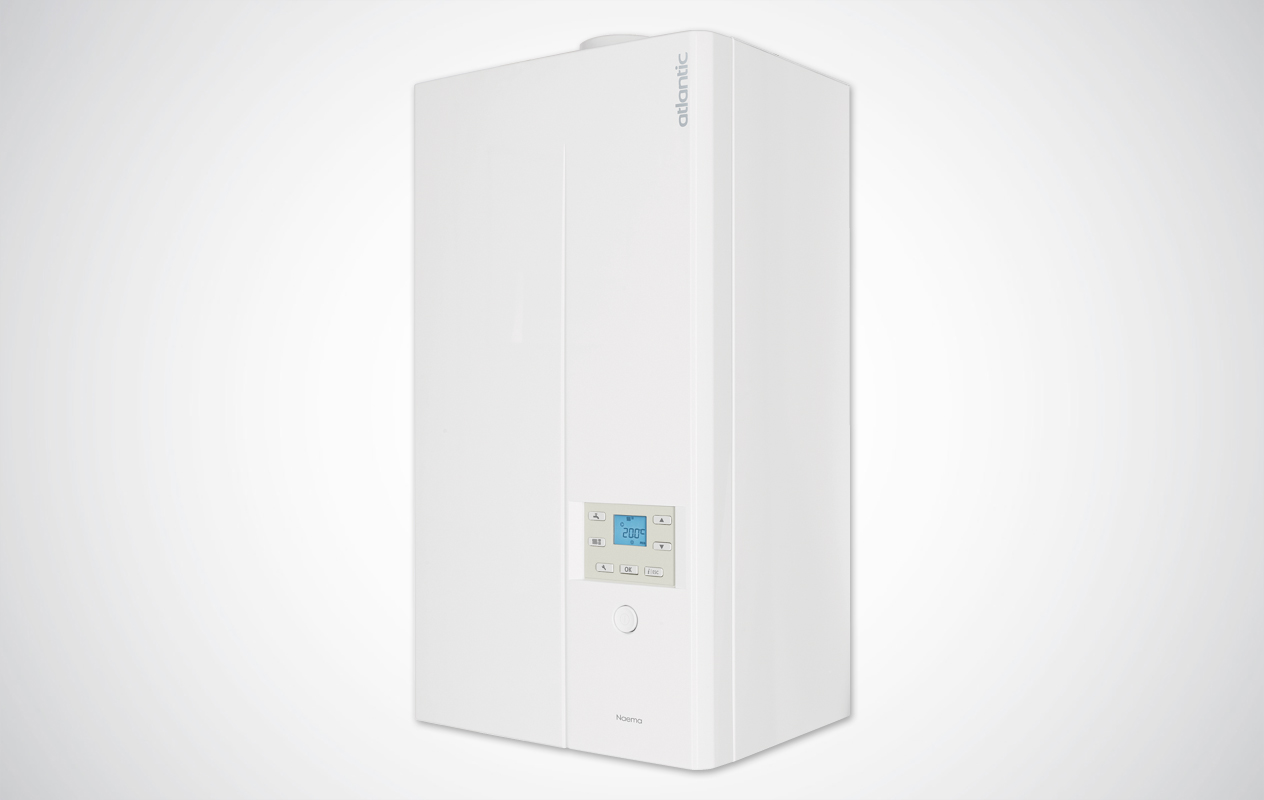

NAEMA 2 - 20
| Marque commerciale: | ATLANTIC |
| Domaine: | Chaudières |
| Famille: | Chauffage seul |
| Gamme: | NAEMA 2 |
| Nom du produit: | NAEMA 2 - 20 |
| Code Article: | 021241 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3410530212410 |
| Désignation longue: | NAEMA 2 - 20 |
| Date de mise à jour: | 21/11/2025 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
NAEMA 2
|
| * Nom du produit: |
NAEMA 2 - 20
|
| Code EAN: |
3410530212410
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
NAEMA 2 - 20
|
| Arguments commerciaux (Texte): |
|
| * Code de la gamme parente: |
00140202
|
| Date de mise sur le marché: |
|
| Date de mise à jour: |
2025-11-21
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| Système Hybride: |
Non
|
| * Présence de ventilateur ou de clapet: |
Présence d'un ventilateur et d'un clapet
|
| * Type d'énergie utilisée: |
Gaz
|
| * Puissance utile nominale (Pn_gen / P4): |
19.00 kW
kW
|
| * Rendement sur Pci à la puissance nominale (RPn): |
95.90 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Puissance utile intermédiaire (Pint / P1): |
Valeur non fournie par le fabricant.
kW
|
| * Rendement Pci à la puissance intermédiaire (Rpint): |
Valeur non fournie par le fabricant.
%
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Valeur non fournie par le fabricant.
|
| * Pertes à l'arrêt à delta T30K QP030: |
33.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Par défaut
|
| * Température maximale de fonctionnement - Fonct_max: |
85 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
Valeur non fournie par le fabricant.
W
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
3.00 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Valeur non fournie par le fabricant.
|
TECHNIQUE
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| * Rendement sur Pci à la puissance nominale (RPn): |
95.90 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Valeur non fournie par le fabricant.
|
| * Pertes à l'arrêt à delta T30K QP030: |
33.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Par défaut
|
| * Température maximale de fonctionnement - Fonct_max: |
85 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Statut de la consommation des auxiliaires à Pn: |
Valeur non fournie par le fabricant.
|
| Puissance moyenne du circulateur (Pcir_ch): |
W
|
3CEp : informations générales
| * 3CEp: |
Oui
|
| Catégorie de l'appareil: |
Gaz condensation
|
| Pièce d'adaptation : Mâle / Femelle: |
60/100 mm
mm
|
| Clapet anti-retour: |
Intégré d'usine
|
3CEp : Puissance maximale (Pleine charge)
| Puissance utile maximale: |
23.00 kW
kW
|
| Débit calorifique à Pmax: |
24.00 kW
kW
|
| Débit massique de fumées à Pmax: |
10.7 g/s
g/s
|
| Température des fumées à Pmax: |
73.0 °C
°C
|
| Taux de CO2 à Pmax: |
9.1 %
%
|
| Pression ou Dépression à la buse à Pmax: |
120.0
|
3CEp : Puissance minimale déclarée (réglée)
| Puissance utile minimale: |
4.00 kW
kW
|
| Débit calorifique à Pmin: |
4.20 kW
kW
|
| Débit massique de fumées à Pmin: |
2.0 g/s
g/s
|
| Température des fumées à Pmin: |
67.0 °C
°C
|
| Taux de CO2 à Pmin: |
8.6 %
%
|
| Pression ou Dépression à la buse à la Pmin: |
25.0 Pa
Pa
|
Caractérisation de la chaudière
| Caractérisation de la chaudière (URL): |
|
| Caractérisation de la chaudière: |
|
| Spécificités: |
|
| Commentaire sur le système hybride: |
|
| Chaudière adaptable à un système solaire: |
|
| Commentaires sur l'adaptation à un système solaire: |
|
| Type de combustible utilisé: |
Gaz naturel ou propane
|
| Commentaire sur le combustible: |
|
| Commentaires sur le combustible (URL): |
|
| Débit nominal d'eau à Pn: |
0.82 m3/h
m3/h
|
Certification
| Marquage CE Chaudière: |
Oui
|
| Numéro du certificat de marquage CE: |
1312CT6255
|
| Certificat CE (URL): |
|
| Certificat CE (PDF): |
Sélectionner un fichier
|
Certification
| Numéro de PV > 400 kW: |
|
| Nom du Laboratoire signataire du PV d'essais: |
|

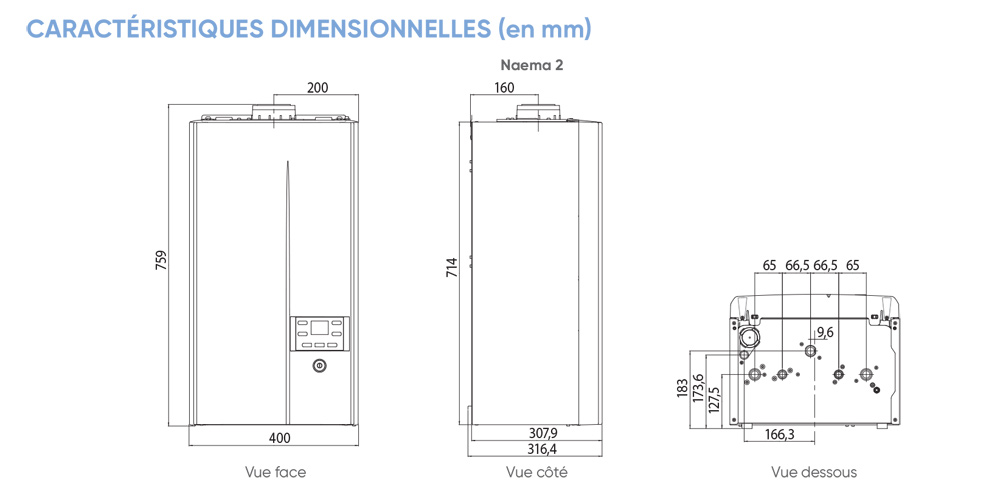

Caractéristiques dimensionnelles
| Largeur hors tout: |
400.0 mm
mm
|
| Profondeur hors tout: |
316.0 mm
mm
|
| Hauteur hors tout: |
714.0 mm
mm
|
| Contenance totale en eau: |
3.00 l
l
|
| Contenance en eau: |
l
|
Raccordements à la chaudière
| Départ chauffage 1er circuit: |
3/4'' (20x27)
|
| Retour chauffage 1er circuit: |
3/4'' (20x27)
|
| Départ chauffage 2ème circuit: |
|
| Retour chauffage 2ème circuit: |
|
| Sortie ECS: |
|
| Entrée ECS: |
|
| Entrée Combustible: |
3/4'' (20x27)
|
| Type de filetage: |
|
Circuit des produits de la combustion
| Type de conduit: |
B23,B23P,C13,C33,C93,3CE,3CEP
|
| Type de raccordement: |
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
A
|
| Protection IP: |
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Kit de raccordement au réseau BT
| Raccordement au réseau basse température.: |
|
| Référence du kit de raccordement au réseau basse température: |
|
Accessoires
| Accessoires: |
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Performances énergétiques
| Puissance ajustable: |
Non
|
| Commentaires sur la puissance ajustable: |
|
| Puissance ajustée: |
kW
|
Performances énergétiques Chaudière > 400 kW
| Rendement sur Pci à Puissance nominale > 400 kW (RPn): |
%
|
| Statut de la valeur de rendement RPn > 400 kW: |
|
| Rendement sur Pci à Puissance Intermédiaire > 400 kW (RPint): |
%
|
| Statut de la valeur de rendement Rpint > 400 kW: |
|
Rendements à charge spéciale
| Rendement sur Pci à x% de la puissance nominale Pn_gen: |
%
|
| À x% de la puissance nominale Pn_gen: |
%
|
| Conditions de température moyenne d'essais: |
°C
|
Températures chaudière
| Température maximale de départ chauffage: |
°C
|
| Température mini de retour chaudière: |
°C
|
| Température mini départ de chaudière: |
°C
|
| Commentaires sur les températures: |
|
Emissions NOx
| Classe de NOx: |
|
| NOx: |
mg/kWh
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
W
|
| * Présence de circulateur: |
Valeur non fournie par le fabricant.
|
| * Type de circulateur: |
Valeur non fournie par le fabricant.
|
| Puissance électrique du circulateur à Pn: |
W
|
| Puissance électrique du circulateur à Pmin: |
W
|
| Débit minimal (Q2nd_résid): |
|
| Informations sur le circulateur: |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
dB(A)
|
| Organisme certification acoustique: |
|
| Certification acoustique: |
|
| N° PV / N° Fiche Acoustique: |
|
| N° du P.V d'essais acoustiques: |
|
PEP : Chaudière
| Masse totale hors emballage: |
kg
|
| Masse d'électronique: |
|
| Masse emballage: |
|
| Consommation totale d'énergie - Ctot: |
|
| Durée de vie: |
ans
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
Directive ErP : Profil
| * Type de produit: |
Non concerné
|
Directive ErP : Données EPREL
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
Valeur non fournie par le fabricant.
%
|
| * Consommation annuelle d'énergie (kWh) (QHE): |
Valeur non fournie par le fabricant.
kWh
|
| * Consommation annuelle d'énergie (GJ) (QHE): |
Valeur non fournie par le fabricant.
GJ
|
| * Niveau de puissance acoustique (à l’intérieur) (Lwa): |
Valeur non fournie par le fabricant.
dB
|
| * Classe d’efficacité saisonnière en chauffage: |
Valeur non fournie par le fabricant.
|
| * Puissance thermique nominale (Prated): |
Valeur non fournie par le fabricant.
kW
|
Directive ErP : Documentation technique
| Document 1 : Langage: |
|
| Document 1 : Fichier: |
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
ECO-CONCEPTION
| Chaudière à condensation: |
Oui
|
| Chaudière basse température: |
|
| Chaudière de type B1: |
|
| Dispositif de chauffage mixte: |
|
| Type d'énergie utilisée: |
|
| Efficacité énergétique saisonnière pour la chaudière équipée d'une régulation (ηs): |
%
|
ECO-CONCEPTION : Puissance utile
| À la puissance thermique nominale et en régime haute température (P4): |
kW
|
| À 30 % de la puissance thermique nominale et en régime basse température (P1): |
kW
|
ECO-CONCEPTION : Rendement utile
| Rendement à la puissance thermique nominale et en régime haute température (η4): |
%
|
| Rendement à 30 % de la puissance thermique nominale et en régime basse température - η1: |
%
|
ECO-CONCEPTION : Consommation d'électricité auxiliaire
| À pleine charge (elmax): |
kW
|
| À charge partielle (elmin): |
kW
|
| En mode veille (Psb): |
kW
|
ECO-CONCEPTION : Autres caractéristiques
| Pertes thermiques en régime stabilisé (Pstby): |
kW
|
| Consommation d'électricité du brûleur d'allumage (Pign): |
kW
|
| Emissions d'oxyde d'azote (NOx): |
mg/kWh
|
| Consommation journalière de combustible (Qfuel): |
kWh
|
Documents et contact
| * Etiquette énergétique ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme NAEMA 2
Gamme NAEMA 2
| Préconisation du Fabricant (TXT): |

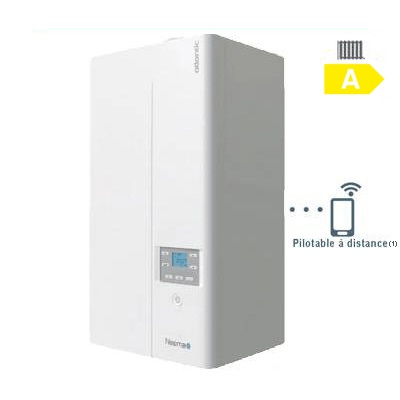

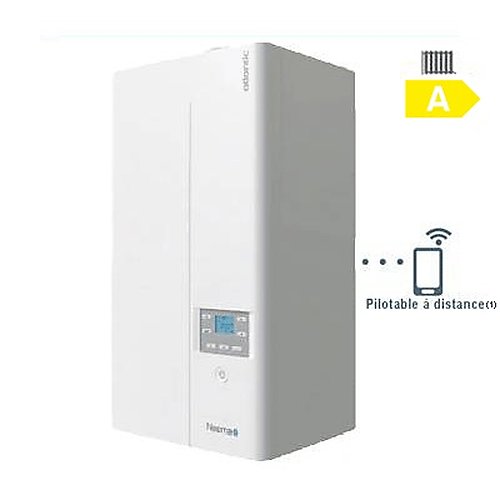

NAEMA, la chaudière spéciale rénovation. Avec son format compact, son ergonomie travaillée et son offre d'accessoires étoffée comprenant notamment des kits hydrauliques de remplacement, NAEMA vous permettra de remplacer facilement n'importe quelle chaudière Atlantic ou concurrente en rénovation. La régulation autonome sur loi d'eau Atlantic Smart Adapt permet de considérer l'environnement du produit (types d'émetteurs, déperditions et inertie du logement, apports gratuits en énergie, ...)grâce à la mesure et à l'analyse des variations de la température ambiante, cette régulation assure le confort et les performances énergétiques sans nécessité d'une sonde extérieure.
|
| Code de la gamme: |
00140202
|
| Nom de la gamme: |
NAEMA 2
|
| Marque commerciale: |
ATLANTIC
|
| Date de mise à jour: |
2023-04-12
|
| Fonction Chaudière: |
Chauffage seul
|
| Commentaires sur la fonction chaudière: |
Intégration facilitée grâce à leur format compact : 400 mm de large. Accessibilité 100% par l'avant aux composants.
|
| Classification de la chaudière: |
Condensation
|
| Type de brûleur (Chaudière): |
Pré mélange
|
| Plage de puissance utile de la gamme: |
12 - 20 Kw kW
|
| Brûleur séparé à monter: |
Non
|
| Type de combustible Chaudière ou Brûleur: |
Gaz
|
| Evacuation des produits de la combustion: |
Type B ou C (Cheminée ou étanche)
|
| Régulation chauffage: |
Intégrée
|
| Commentaires sur la régulation chauffage: |
Interface de régulation NAVISTEM 100H avec affichage des estimations de consommation.
|
| Matériau échangeur chauffage: |
Inox
|
| Commentaires matériau échangeur chauffage: |
corps de chauffe inox garanti 5 ans
|
| Nature et couleur de l'habillage: |
Coloris blanc
|
| Marquage CE: |
Oui
|
| Photo principale du produit: |
|
| Photo principale de la gamme: |
 |
| Dessin coté 1 (PDF): |
 |
| Brochure commerciale ou argumentaires commerciaux (URL): | |
| Logo NF Electricité: |
Non
|
| Logo NF électricité gamme technique: |
Non
|
| Logo NF Electricité performance: |
Non
|
| Type d'installation de la chaudière: |
Murale
|
Marque ATLANTIC
Marque ATLANTIC
| Nom de la marque commerciale: |
ATLANTIC
|
| Site internet: | |
| Adresse 1: |
58 Avenue du Général Leclerc
|
| Code postal: |
92340
|
| Ville: |
Bourg la Reine
|
| Pays: |
FRANCE
|
| Fax: |
01 46 83 60 07
|
| Téléphone: |
01 46 83 60 00
|
