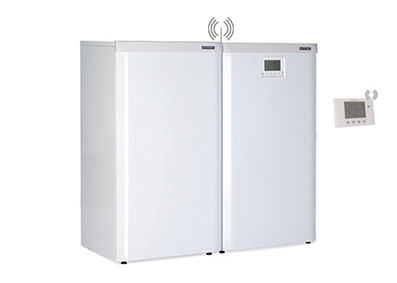

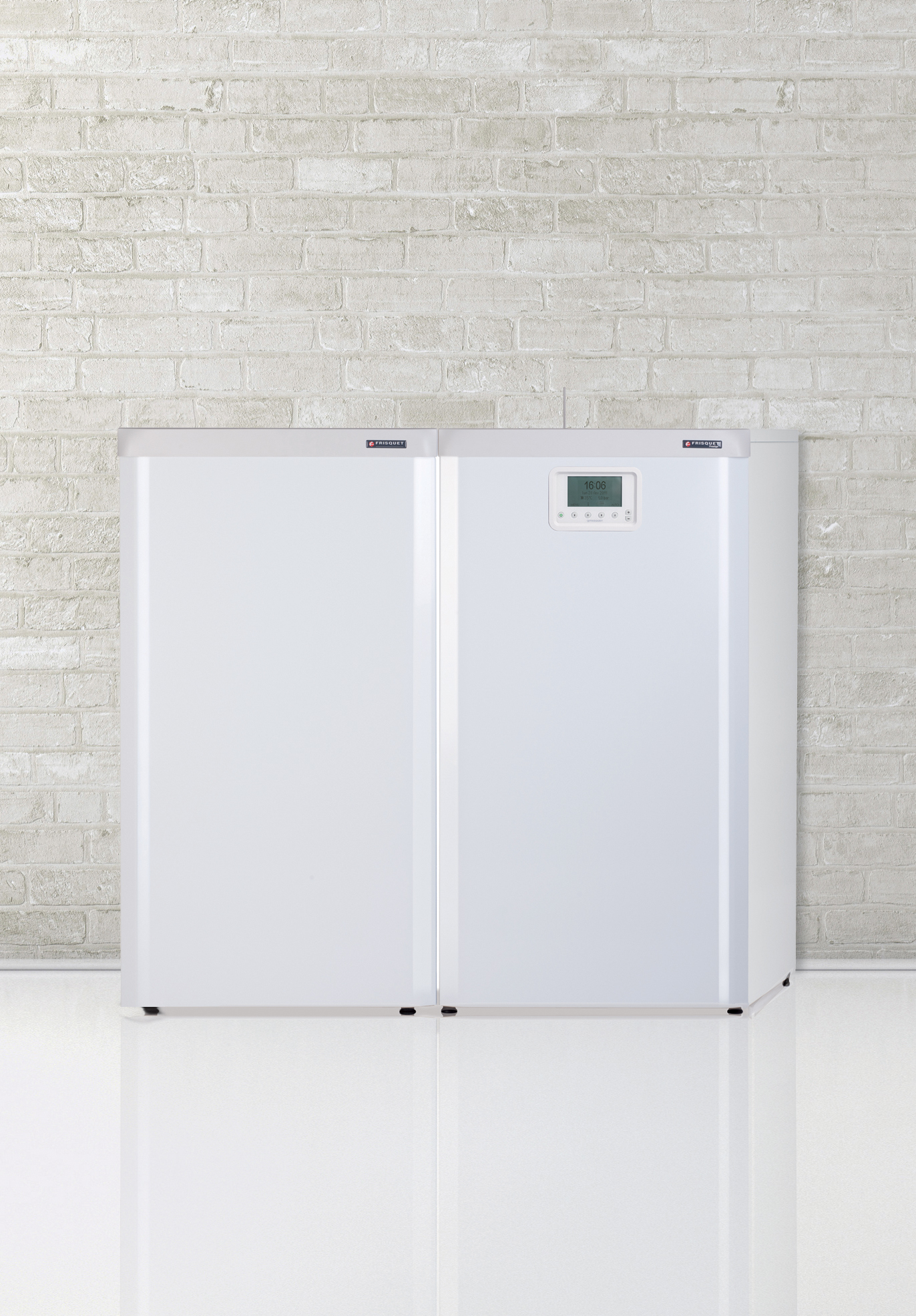

PRESTIGE CONDENSATION VISIO 25 + UPEC 120 HORIZONTAL
| Marque commerciale: | FRISQUET |
| Domaine: | Chaudières |
| Famille: | Chauffage et ECS avec ballon séparé |
| Gamme: | CONDENSATION VISIO Sol + UPEC |
| Nom du produit: | PRESTIGE CONDENSATION VISIO 25 + UPEC 120 HORIZONTAL |
| Code Article: | A4AL25050 + F3AA41066 |
| Etiquette code barre EAN: | Oui |
| Code EAN: | 3612890032657 + 3612890027349 |
| Désignation longue: | PRESTIGE CONDENSATION VISIO 25 + UPEC 120 HORIZONTAL |
| Date de mise à jour: | 24/10/2022 |
Données commerciales et techniques
Directive ErP : Données EPREL
| EPREL : Type d'opération: |
REGISTER_PRODUCT_MODEL
|
| EPREL : ID: |
|
DONNEES DE BASE
Données de base
| Nom de la gamme: |
CONDENSATION VISIO Sol + UPEC
|
| * Nom du produit: |
PRESTIGE CONDENSATION VISIO 25 + UPEC 120 HORIZONTAL
|
| Code EAN: |
3612890032657 + 3612890027349
|
| Etiquette code barre EAN: |
Oui
|
| Domaines d'installation: |
|
| Désignation longue: |
PRESTIGE CONDENSATION VISIO 25 + UPEC 120 HORIZONTAL
|
| Arguments commerciaux (Texte): |
Cette chaudière et son ballon UPEC de 120 litres forment un ensemble horizontal ultra performant, doté de série de tous les équipements exclusifs Frisquet. Il offre une disponibilité eau chaude remarquable (450 litres immédiatement + 400 litres après réchauffe), au débit normalisé de 24 l/min.
|
| * Code de la gamme parente: |
CONDVISIOSOLBALLONSEPARE
|
| Date de mise sur le marché: |
2007-02-12
|
| Date de mise à jour: |
2022-10-24
|
| Type de secteur: |
|
| Lien vers la fiche produit Technique UNICLIMA: |
PEP
| Présence d'un Profil Environemental Produit: |
|
DONNÉES RE2020
Données RT 2012 Ballon
| * Type de ballon (orientation): |
Vertical
|
| * Type de ballon selon RT 2012 (Type_prod_stockage): |
Ballon base seule ou base sans appoint
|
| * Statut du coefficient de pertes thermiques (Statut_donnée_UA): |
Justifié
|
| * Coefficient de pertes thermiques - (UA)S: |
1.00 W/K
W/K
|
| * Type de gestion du thermostat de base (Type_gest_base) (RT2012): |
Permanent
|
| * Hystérésis du thermostat du ballon (∆θ_base): |
26 K
K
|
| * Hauteur de l'échangeur depuis le fond de la cuve (HRelech_base): |
0.58
|
| * Numéro de la zone contenant le système de régulation (Zreg_base): |
Zone 1
|
| * Volume total en eau du ballon (Vtot): |
117.00 l
l
|
| * Température maximale du ballon (θ_max): |
64 °C
°C
|
| * Type de gestion du thermostat de base (Type_gest_base) (RE2020): |
Valeur non fournie par le fabricant.
|
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| Système Hybride: |
Non
|
| * Présence de ventilateur ou de clapet: |
Présence d'un ventilateur
|
| * Type d'énergie utilisée: |
Gaz
|
| * Puissance utile nominale (Pn_gen / P4): |
25.00 kW
kW
|
| * Rendement sur Pci à la puissance nominale (RPn): |
97.50 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Puissance utile intermédiaire (Pint / P1): |
8.33 kW
kW
|
| * Rendement Pci à la puissance intermédiaire (Rpint): |
108.26 %
%
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
101.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
70 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Puissance des auxiliaires à la puissance nominale (Qaux / elmax): |
104.00 W
W
|
| * Puissance des auxiliaires en veille (Qveille / Psb): |
4.00 W
W
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
TECHNIQUE
Donnèes RE2020 Chauffage
| * Type de chaudière selon DIR 92/42/CE: |
Condensation
|
| * Rendement sur Pci à la puissance nominale (RPn): |
97.50 %
%
|
| * Statut de la valeur de rendement (RPn): |
Certifié
|
| * Statut de la valeur de rendement intermédiaire - RPint: |
Certifié
|
| * Pertes à l'arrêt à delta T30K QP030: |
101.0 W
W
|
| * Statut des pertes à l'arrêt QP030: |
Mesuré
|
| * Température maximale de fonctionnement - Fonct_max: |
70 °C
°C
|
| * Température minimale de fonctionnement (Fonct_min): |
20 °C
°C
|
| * Statut de la consommation des auxiliaires à Pn: |
Mesuré
|
| Puissance moyenne du circulateur (Pcir_ch): |
24.00 W
W
|
3CEp : informations générales
| * 3CEp: |
Valeur non fournie par le fabricant.
|
| Catégorie de l'appareil: |
|
| Pièce d'adaptation : Mâle / Femelle: |
mm
|
| Clapet anti-retour: |
|
3CEp : Puissance maximale (Pleine charge)
| Puissance utile maximale: |
kW
|
| Débit calorifique à Pmax: |
kW
|
| Débit massique de fumées à Pmax: |
g/s
|
| Température des fumées à Pmax: |
°C
|
| Taux de CO2 à Pmax: |
%
|
| Pression ou Dépression à la buse à Pmax: |
|
3CEp : Puissance minimale déclarée (réglée)
| Puissance utile minimale: |
2.50 kW
kW
|
| Débit calorifique à Pmin: |
kW
|
| Débit massique de fumées à Pmin: |
g/s
|
| Température des fumées à Pmin: |
°C
|
| Taux de CO2 à Pmin: |
%
|
| Pression ou Dépression à la buse à la Pmin: |
Pa
|
Caractérisation de la chaudière
| Caractérisation de la chaudière (URL): |
|
| Caractérisation de la chaudière: |
|
| Spécificités: |
|
| Commentaire sur le système hybride: |
|
| Chaudière adaptable à un système solaire: |
|
| Commentaires sur l'adaptation à un système solaire: |
|
| Type de combustible utilisé: |
Gaz naturel ou propane
|
| Commentaire sur le combustible: |
Kit Propane inclus de serie / kit G25 sur demande
|
| Commentaires sur le combustible (URL): |
|
| Débit nominal d'eau à Pn: |
1.08 m3/h
m3/h
|
Certification
| Marquage CE Chaudière: |
Oui
|
| Numéro du certificat de marquage CE: |
1312BS4947
|
| Certificat CE (URL): |
|
| Certificat CE (PDF): |
Sélectionner un fichier
|
Certification
| Numéro de PV > 400 kW: |
|
| Nom du Laboratoire signataire du PV d'essais: |
|
Caractéristiques dimensionnelles
| Largeur hors tout: |
mm
|
| Profondeur hors tout: |
mm
|
| Hauteur hors tout: |
mm
|
| Contenance totale en eau: |
17.00 l
l
|
| Contenance en eau: |
l
|
Raccordements à la chaudière
| Départ chauffage 1er circuit: |
1'' (26x34)
|
| Retour chauffage 1er circuit: |
1'' (26x34)
|
| Départ chauffage 2ème circuit: |
3/4'' (20x27)
|
| Retour chauffage 2ème circuit: |
3/4'' (20x27)
|
| Sortie ECS: |
1/2″ (15x 21)
|
| Entrée ECS: |
1/2″ (15x21)
|
| Entrée Combustible: |
3/4'' (20x27)
|
| Type de filetage: |
|
Circuit des produits de la combustion
| Type de conduit: |
C13, C33, C43, C53, B23, B23P, B33
|
| Type de raccordement: |
|
| Type de raccordement des produits de la combustion: |
|
| Diamètre de raccordement des produits de la combustion: |
mm
|
| Diamétre d'évacuation des produits de combustion: |
mm
|
| Diamètre des conduits concentriques pour type C: |
60/100 mm
mm
|
| Diamètre du conduit d'entrée air comburant: |
mm
|
| Diamètre de sortie air: |
mm
|
| Hauteur de la sortie des produits de combustion: |
mm
|
| Débit d'air minimum: |
m3/h
|
| Commentaires sur le clapet: |
|
Electricité
| Alimentation électrique: |
230 V~ 50 Hz
|
| Intensité: |
6.00 A
A
|
| Protection IP: |
|
| Protection IK: |
|
| Classe d'isolation électrique: |
|
| Commentaires électricité: |
|
| Résistance au feu: |
|
Kit de raccordement au réseau BT
| Raccordement au réseau basse température.: |
Directement
|
| Référence du kit de raccordement au réseau basse température: |
|
Accessoires
| Accessoires: |
|
| Accessoires: |
|
| Accessoires: |
Sélectionner un fichier
|
Performances énergétiques
| Puissance ajustable: |
Non
|
| Commentaires sur la puissance ajustable: |
|
| Puissance ajustée: |
kW
|
Performances énergétiques Chaudière > 400 kW
| Rendement sur Pci à Puissance nominale > 400 kW (RPn): |
%
|
| Statut de la valeur de rendement RPn > 400 kW: |
|
| Rendement sur Pci à Puissance Intermédiaire > 400 kW (RPint): |
%
|
| Statut de la valeur de rendement Rpint > 400 kW: |
|
Rendements à charge spéciale
| Rendement sur Pci à x% de la puissance nominale Pn_gen: |
%
|
| À x% de la puissance nominale Pn_gen: |
%
|
| Conditions de température moyenne d'essais: |
40 °C
°C
|
Températures chaudière
| Température maximale de départ chauffage: |
80.00 °C
°C
|
| Température mini de retour chaudière: |
19 °C
°C
|
| Température mini départ de chaudière: |
21 °C
°C
|
| Commentaires sur les températures: |
|
Emissions NOx
| Classe de NOx: |
6
|
| NOx: |
mg/kWh
|
Auxiliaires et circulateur
| Présence d'auxiliaires: |
Oui
|
| Puissance des auxiliaires à Pmin (Qaux_min): |
39.90 W
W
|
| * Présence de circulateur: |
Oui
|
| * Type de circulateur: |
Vitesse variable à pression constante
|
| Puissance électrique du circulateur à Pn: |
22.00 W
W
|
| Puissance électrique du circulateur à Pmin: |
3.00 W
W
|
| Débit minimal (Q2nd_résid): |
0.11
|
| Informations sur le circulateur: |
|
Caractéristiques Ballon ECS supérieur à 10 litres
| Puissance utile nominale ECS: |
25.00 kW
kW
|
| Contenance du ballon de stockage ECS: |
117.00 l
l
|
| Contenance en eau de l'échangeur ECS: |
l
|
| Constante de refroidissement (Cr): |
0.255 Wh/24h.l.K
Wh/24h.l.K
|
| Pression maximale de service: |
7.00 bar
bar
|
| Fraction effective du ballon chauffé par l'appoint (faux): |
|
Débit d'eau chaude salintaire (ECS)
| Débit spécifique D: |
24.00 l/min
l/min
|
| Débit spécifique D1: |
l/min
|
| Débit spécifique D2: |
l/min
|
| Capacité de puisage R: |
240 l
l
|
| Critères de confort - Nombre d'étoiles: |
3
|
| Laboratoire d'essais ECS: |
Constructeur
|
| Numéro de PV d'essais ECS: |
230607-1
|
| Puissance des auxiliaires électriques ECS: |
W
|
Données ECS Hors marquage CE
| Référence du certificat ECS (Hors Marquage CE): |
|
Caractéristiques acoustiques
| Puissance acoustique globale nominale Lw(A): |
55.00 dB(A)
dB(A)
|
| Puissance acoustique globale minimale Lw(A): |
dB(A)
|
| Organisme certification acoustique: |
|
| Certification acoustique: |
|
| N° PV / N° Fiche Acoustique: |
|
| N° du P.V d'essais acoustiques: |
|
PEP : Chaudière
| Masse totale hors emballage: |
kg
|
| Masse d'électronique: |
|
| Masse emballage: |
|
| Consommation totale d'énergie - Ctot: |
|
| Durée de vie: |
ans
|
CERTIFICATIONS
Caractéristiques acoustiques
| PPR (Product Performance Ratings) ou PV essai (essais acoustiques) (URL): |
|
LOGISTIQUE
Colisage
| Poids brut (emballé): |
125.00 kg
kg
|
| Poids brut du colisage: |
kg
|
| Poids brut du colisage Ballon: |
kg
|
| Nombre de colis: |
|
| Nombre de colis: |
|
| Nature du colisage: |
|
| Nature du colisage ballon: |
|
| Type de conditionnement: |
|
| Poids de conditionnement: |
125.0 kg
kg
|
| Largeur de conditionnement: |
mm
|
| Hauteur de conditionnement: |
|
| Volume de conditionnement: |
m3
|
| Gerbable: |
|
| Quantité d'appareils par conditionnement: |
|
| Unité de conditionnement: |
|
| Unité de conditionnement (ISO): |
|
DEEE
DEEE
| Article soumis à DEEE: |
Oui
|
| Code DEEE: |
|
| Nombre d'applications DEEE: |
|
| Montant de base DEEE: |
|
ERP - ECO-CONCEPTION
Directive ErP : Documentation technique
| Document 1 : Langage: |
FR
|
| Document 1 : Fichier: |
310685_22.pdf
310685_22.pdf
Sélectionner un fichier
|
| Document 1 : Type de document: |
|
| Document 2 : Langage: |
|
| Document 2 : Fichier: |
Sélectionner un fichier
|
| Document 2 : Type de document: |
|
| Document 3 : Langage: |
|
| Document 3 : Fichier: |
Sélectionner un fichier
|
| Document 3 : Type de document: |
|
| Document 4 : Langage: |
|
| Document 4 : Fichier: |
Sélectionner un fichier
|
| Document 4 : Type de document: |
|
| Document 5 : Langage: |
|
| Document 5 : Fichier: |
Sélectionner un fichier
|
| Document 5 : Type de document: |
|
| Document 6 : Langage: |
|
| Document 6 : Fichier: |
Sélectionner un fichier
|
| Document 6 : Type de document: |
|
| Document 7 : Langage: |
|
| Document 7 : Fichier: |
Sélectionner un fichier
|
| Document 7 : Type de document: |
|
Directive ErP : Données EPREL
| * Efficacité énergétique saisonnière pour le chauffage des locaux (ηs): |
92 %
%
|
| * Consommation annuelle d'énergie (kWh) (QHE): |
21831 kWh
kWh
|
| * Consommation annuelle d'énergie (GJ) (QHE): |
79 GJ
GJ
|
| * Niveau de puissance acoustique (à l’intérieur) (Lwa): |
55 dB
dB
|
| * Classe d’efficacité saisonnière en chauffage: |
A
|
| * Puissance thermique nominale (Prated): |
25 kW
kW
|
| * Profil de soutirage déclaré: |
XXL
|
| Classe d’efficacité saisonnière en ECS (conditions climatiques moyennes): |
B
|
| Efficacité énergétique pour le chauffage de l’eau (conditions climatiques moyennes) (ηwh): |
70 %
%
|
| Fonctionnement en heures creuses: |
Non
|
| Consommation annuelle d'électricité (kWh) (AEC): |
68 kWh
kWh
|
| Consommation annuelle de combustible (GJ) (AFC): |
27 GJ
GJ
|
ECO-CONCEPTION
| Chaudière à condensation: |
|
| Chaudière basse température: |
|
| Chaudière de type B1: |
|
| Dispositif de chauffage mixte: |
|
| Type d'énergie utilisée: |
|
| Efficacité énergétique saisonnière pour la chaudière équipée d'une régulation (ηs): |
95 %
%
|
ECO-CONCEPTION : Puissance utile
| À la puissance thermique nominale et en régime haute température (P4): |
kW
|
| À 30 % de la puissance thermique nominale et en régime basse température (P1): |
kW
|
ECO-CONCEPTION : Rendement utile
| Rendement à la puissance thermique nominale et en régime haute température (η4): |
%
|
| Rendement à 30 % de la puissance thermique nominale et en régime basse température - η1: |
%
|
ECO-CONCEPTION : Consommation d'électricité auxiliaire
| À pleine charge (elmax): |
kW
|
| À charge partielle (elmin): |
kW
|
| En mode veille (Psb): |
kW
|
ECO-CONCEPTION : Autres caractéristiques
| Pertes thermiques en régime stabilisé (Pstby): |
kW
|
| Consommation d'électricité du brûleur d'allumage (Pign): |
kW
|
| Emissions d'oxyde d'azote (NOx): |
mg/kWh
|
| Consommation journalière de combustible (Qfuel): |
kWh
|
ECO-CONCEPTION : Pour les dispositifs de chauffage mixtes
| Consommation journalière d'électricité (kWh) (Qélec): |
kWh
|
Documents et contact
| * Etiquette énergétique ErP (PDF): | |
| * Etiquette énergétique ErP (URL): |
Valeur non fournie par le fabricant.
|
| Etiquette énergétique ErP (Package) (PDF): |
Sélectionner un fichier
|
| * Fiche Produit ErP (PDF): |
Valeur non fournie par le fabricant.
Valeur non fournie par le fabricant.
Sélectionner un fichier
|
| * Fiche Produit ErP (URL): |
Valeur non fournie par le fabricant.
|
| Nom du service ou du département: |
|
| Coordonnées de contact: |
|
CEE
| Fiche CEE applicable (URL): |
|
| Fiche CEE applicable (PDF): |
Sélectionner un fichier
|
| Éligible CEE: |
|
Directive ErP : Profil
| * Type de produit: |
Chaudière double service
|
TARIFAIRE
TARIFAIRE
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
MEDIAS
Photo Carousel
| Photo principale du produit: |
Sélectionner une image
|
| Photo 1 Produit (technique): |
Sélectionner une image
|
| Photo 2 Produit (détourée): |
Sélectionner une image
|
| Photo 3 Produit (ambiance): |
Sélectionner une image
|
Médias
| Vidéo principale: |
|
| Vidéo commerciale: |
|
| Vidéo technique: |
|
| Autre vidéo: |
|
Documents
| Notice d'installation (PDF): |
310685_22.pdf
310685_22.pdf
Sélectionner un fichier
|
| Notice d'installation (URL): |
|
| Notice d'utilisation (PDF): |
Sélectionner un fichier
|
| Notice d'utilisation (URL): |
|
| Notice de maintenance et dépannage (PDF): |
Sélectionner un fichier
|
| Notice de maintenance et dépannage (URL): |
|
PEP
PEP
Cet onglet est réservé aux utilisateurs ayant une autorisation, veuillez vous connecter et faire une demande d'accès aux données de cette marque.
BIM
Données BIM
| Lien URL vers l'objet BIM: |
|
Gamme CONDENSATION VISIO Sol + UPEC
Gamme CONDENSATION VISIO Sol + UPEC
| Code de la gamme: |
CONDVISIOSOLBALLONSEPARE
|
| Nom de la gamme: |
CONDENSATION VISIO Sol + UPEC
|
| Marque commerciale: |
FRISQUET
|
| Date de mise à jour: |
2023-04-12
|
| Fonction Chaudière: |
Chauffage et ECS avec ballon séparé
|
| Classification de la chaudière: |
Condensation
|
| Plage de puissance utile de la gamme: |
25 - 45 kW
|
| Corps de chauffe équipé d'un brûleur (Unit): |
Non
|
| Brûleur séparé à monter: |
Non
|
| Evacuation des produits de la combustion: |
Type C (Etanche)
|
| Commentaires sur le type d'évacuation des PDC: |
C13, C33, C43, C53, B23p, B33
|
| Régulation chauffage: |
Intégrée
|
| Régulation ECS chaudière: |
Intégrée
|
| Commentaire régulation ECS chaudière: |
RTA : Régulateur de Température Automatique ECS ; PSE : Programme Spécial Eau Chaude ; Dispositif Anti Légionelles
|
| Matériau échangeur chauffage: |
Autre
|
| Commentaires matériau échangeur chauffage: |
Cuivre - INOX
|
| Nature du matériau préparateur ECS: |
Inox
|
| Marquage CE: |
Non
|
| Photo principale de la gamme: |
 |
| Logo Gamme Commerciale: |
 |
| Logo NF électricité gamme technique: |
Non
|
| Logo NF Electricité performance: |
Non
|
| Type d'installation de la chaudière: |
Au sol
|
Marque FRISQUET
Marque FRISQUET
| Nom de la marque commerciale: |
FRISQUET
|
| Site internet: | |
| Adresse 1: |
20, rue Branly
|
| Adresse 2: |
zone industrielle
|
| Code postal: |
77109
|
| Ville: |
MEAUX CEDEX
|
| Pays: |
FRANCE
|
| Fax: |
01 60 25 38 50
|
| Téléphone: |
01 60 09 91 00
|
